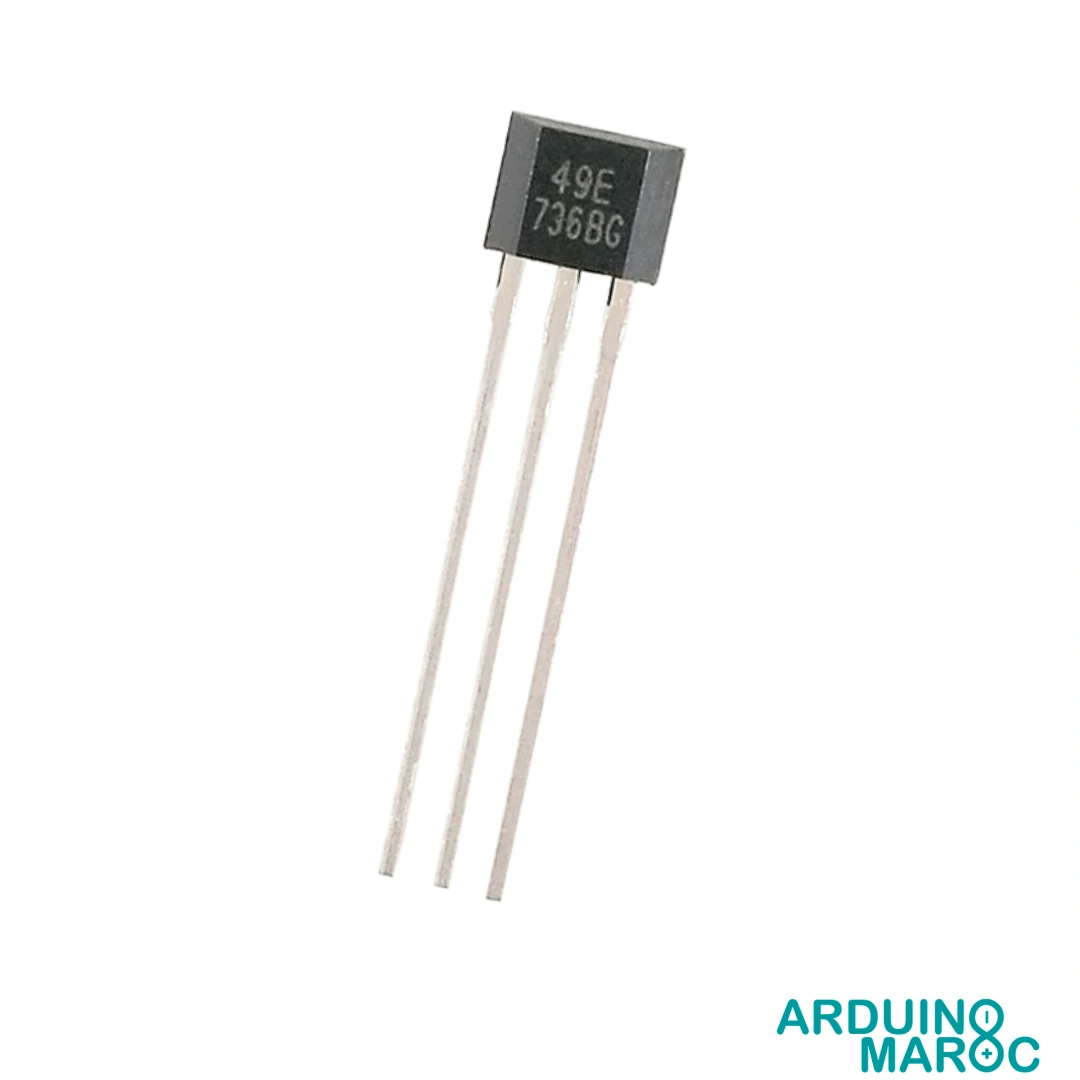

SS49E Capteur Magnétique Effet Hall Linéaire

SS49E Capteur Magnétique à Effet Hall Linéaire

Le SS49E Capteur Magnétique à Effet Hall Linéaire est destiné à la mesure précise des champs magnétiques, offrant une réponse analogique directement proportionnelle à l’intensité du champ appliqué. Grâce à la technologie Effet Hall linéaire, ce composant s’impose comme la solution idéale pour les applications électroniques telles que la détection de position, la mesure de vitesse, ou la détection de mouvement magnétique, nécessiteuses d’une grande sensibilité et d’une lecture fine des variations magnétiques.

Caractéristiques Techniques du SS49E

Principe de Fonctionnement du Capteur SS49E

Le SS49E repose sur l’effet Hall, où une tension transverse est générée dans le semi-conducteur du capteur lorsqu’il est soumis à un champ magnétique perpendiculaire. Ce signal analogique varie de façon linéaire et proportionnelle à la force et à la polarité du champ. Ce comportement permet une mesure dynamique et précise de chaque variation du flux magnétique, caractéristique primordiale pour la supervision de moteurs, la détection de proximité magnétique ou encore le contrôle de déplacement linéaire.

• Sortie centrée autour de la tension d’alimentation divisée par deux en absence de champ.
• Augmentation ou diminution proportionnelle selon le pôle magnétique détecté (sud ou nord).
• Large amplitude de réponse pour différencier clairement chaque intensité magnétique.

Applications Pratiques du SS49E

• Détection de position linéaire : Surveillance du déplacement d’un objet par repérage d’un aimant mobile.
• Capteur de proximité magnétique : Identification de la présence/absence d’un objet pour des portes automatiques ou des systèmes de sécurité.
• Mesure de vitesse : Comptage de tours de roues, de moteurs électriques ou de tout mécanisme rotatif équipé d’un aimant.
• Automatisation industrielle : Lecture continue indispensable pour le positionnement précis des actionneurs linéaires.
• Électronique embarquée ou robotique : Intégration dans les robots pour la détection de fin de course ou la navigation magnétique.

Facilité d’Utilisation et Intégration

L’installation du SS49E capteur magnétique à effet Hall linéaire est simplifiée grâce à son boîtier TO-92 standard. Les trois broches (VCC, GND, OUT) permettent une connexion rapide à la majorité des microcontrôleurs et des cartes de prototypage via breadboard ou directement sur un circuit imprimé.

1. VCC : Connecter à l’alimentation (entre 2,7V et 6,5V)
2. GND : Relier au point de masse du circuit
3. OUT : Brancher sur une entrée analogique de votre contrôleur

Exemple d’utilisation : Surveillance du champ magnétique avec un Arduino, pour afficher en temps réel la tension de sortie sur un écran LCD ou via le moniteur série, utile dans l’enseignement, la recherche et le développement de dispositifs de détection.

Avantages et Points Forts

• Grande sensibilité aux variations du champ magnétique, détectant les modifications même très faibles.
• Réponse linéaire et lecture analogique offrant une mesure détaillée et continue, au contraire d’un capteur tout-ou-rien.
• Faible consommation de courant adaptée pour les systèmes alimentés par batterie.
• Fonctionnement stable sur une large plage de température, convenant pour des applications dans des conditions exigeantes.
• Intégration aisée grâce à la simplicité du brochage et à la forme du boîtier.

Compatibilité et Accessoires

• Microcontrôleurs : Arduino, ESP32, STM32, PIC, Raspberry Pi, etc.
• Plaques d’essai, breadboards et systèmes de prototypage rapide.
• Outils de visualisation de signaux analogiques (oscilloscope, afficheurs LCD, voltmètre analogique, etc.)
• Aimants cylindriques, barres magnétiques, ou disques magnétiques pour les tests et démonstrations.

Performances et Précision

Le SS49E Capteur Magnétique à Effet Hall Linéaire se distingue par sa précision sur toute l’étendue de mesure du champ magnétique, avec une stabilité remarquable même lors de variations de température ou de conditions d’environnement difficiles. Sa réponse immédiate, couplée à une fiabilité du signal analogique, en font un élément central pour les mesures physiques, le développement de systèmes automatisés, et la recherche expérimentale où les variations magnétiques doivent être captées en temps réel et avec exactitude.
