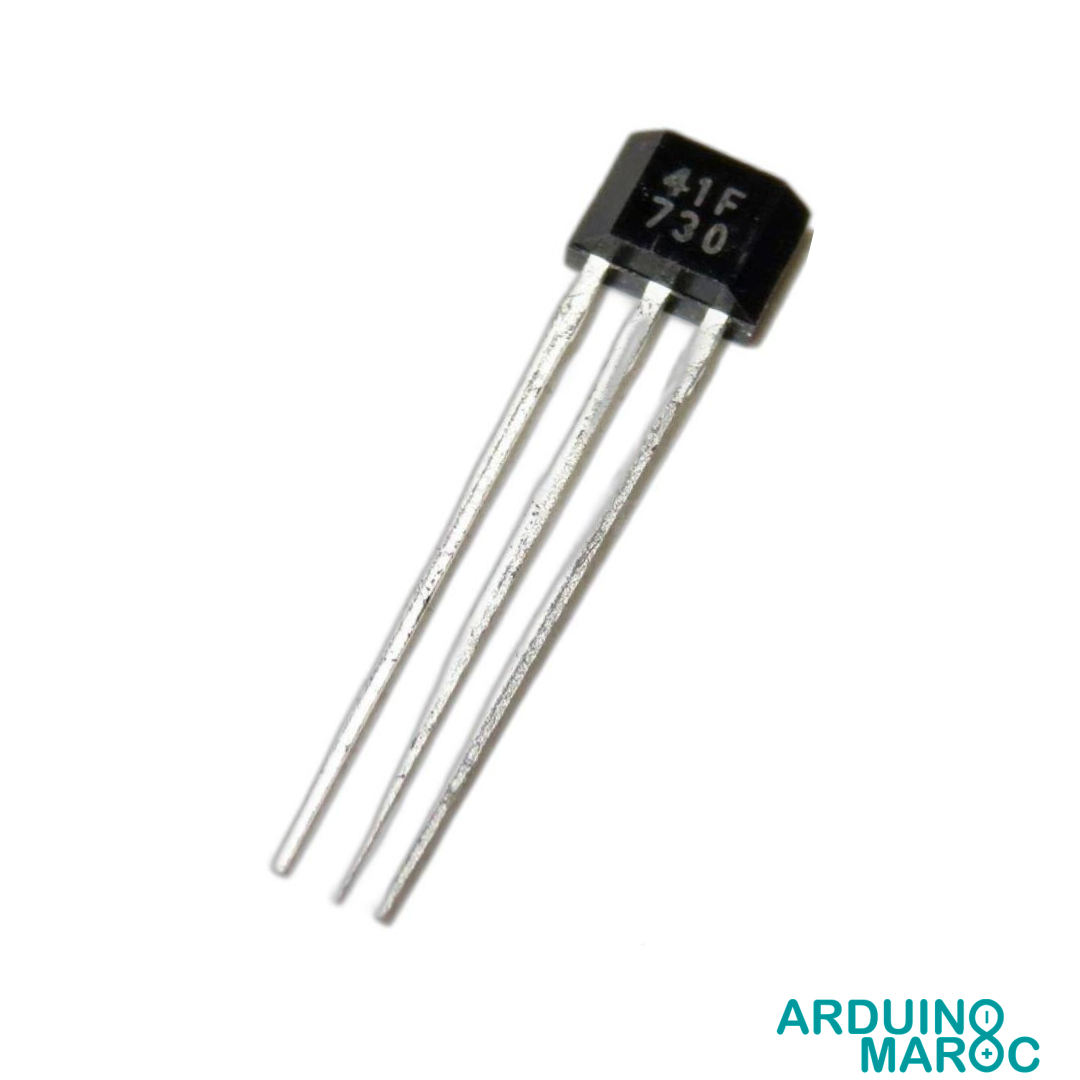

SS41F Capteur Effet Hall Magnétique 3 Broches TO-92

SS41F Capteur Magnétique à Effet Hall – Détecteur Précis pour Applications Électroniques

Le SS41F Capteur Magnétique à Effet Hall est un composant électronique axé sur la détection précise des champs magnétiques. Grâce à son mode de fonctionnement sans contact, il répond parfaitement aux besoins en détection de proximité, de mouvement ou de position dans de nombreux systèmes automatisés, industriels et projets embarqués. Adapté à l’univers Arduino et à de multiples environnements embarqués, ce capteur garantit une réponse rapide aux variations magnétiques, tout en restant insensible à l’usure mécanique.

Caractéristiques Techniques du SS41F Capteur à Effet Hall

Fonctionnement et Intégration

Le SS41F Capteur Magnétique à Effet Hall convertit une variation de champ magnétique en signal numérique détectable par n’importe quel microcontrôleur tels que Arduino ou Raspberry Pi. L’activation a lieu lors de la détection d’un champ magnétique de polarité nord à proximité, entraînant une sortie faible (LOW). Par sa conception à trois broches et sa plage de tension étendue, ce composant s’intègre facilement sur breadboard ou supports de circuit imprimé standard.

• Broche 1 : Alimentation (Vcc)
• Broche 2 : Masse (GND)
• Broche 3 : Sortie signal

Grâce à sa réactivité inférieure à 10 microsecondes, le SS41F s’emploie dans des systèmes nécessitant une détection rapide, même lors du passage d’aimants devant le capteur à grande vitesse.

Applications Pratiques

• Surveillance de rotation – Comptage de tours sur moteurs électriques ou ventilateurs industriels.
• Systèmes de mesure sans contact – Tachymétrie industrielle, comptage d’objets, validation de passage magnétique.
• Contrôle d’accès et sécurité – Détection d’ouverture ou de fermeture de portes, fenêtres ou capots.
• Détection de position – Suivi d’un axe mobile ou d’un coulisseau dans des équipements automatisés.
• Systèmes embarqués Arduino – Interfaçage direct sur plateformes de prototypage pour projets d’automatisation ou domotique.

Points Forts et Avantages Techniques

1. Sensibilité optimisée : Capable de détecter des champs magnétiques autour de 30 Gauss, le SS41F s’adapte aux environnements où la variation du champ est faible ou distante de la source.
2. Plage de fonctionnement élargie : Tolère des alimentations de 4.5V à 24V, ce qui facilite son intégration dans des systèmes hétérogènes.
3. Format compact : Le boîtier TO-92 permet de loger le composant dans des espaces restreints ou à proximité de pièces mobiles.
4. Réponse instantanée : Un temps de réaction inférieur à 10 µs, idéal pour la surveillance de mouvement rapide ou le découpage précis.
5. Immunité à l’usure mécanique : Puisque la détection est sans contact, il n’y a aucune perte de performance liée au frottement ou à la corrosion.

Compatibilité Système et Accessoires

• Fonctionne avec Arduino Uno, Mega, Nano et autres microcontrôleurs 5V ou 3.3V (utilisation de résistances de tirage si nécessaire).
• S’intègre avec Raspberry Pi sur les ports GPIO via interface digitale.
• Connecteurs standard pour breadboard, câblage direct ou montage sur PCB.
• Convient à la détection magnétique d’aimants néodyme, ferrite, ou tout autre générateur de champ magnétique statique ou dynamique.

Performances et Stabilité Temporelle

Le capteur SS41F à effet Hall maintient des performances stables dans des gammes de températures étendues, de -40°C à +150°C, rendant possible son intégration aussi bien dans des milieux industriels sévères, des automates extérieurs, ou des environnements embarqués soumis à des variations thermiques importantes. La stabilité et la constance du signal de sortie, même après plusieurs millions de cycles, garantissent un système de détection durable et précis, sans risque de dérive.
