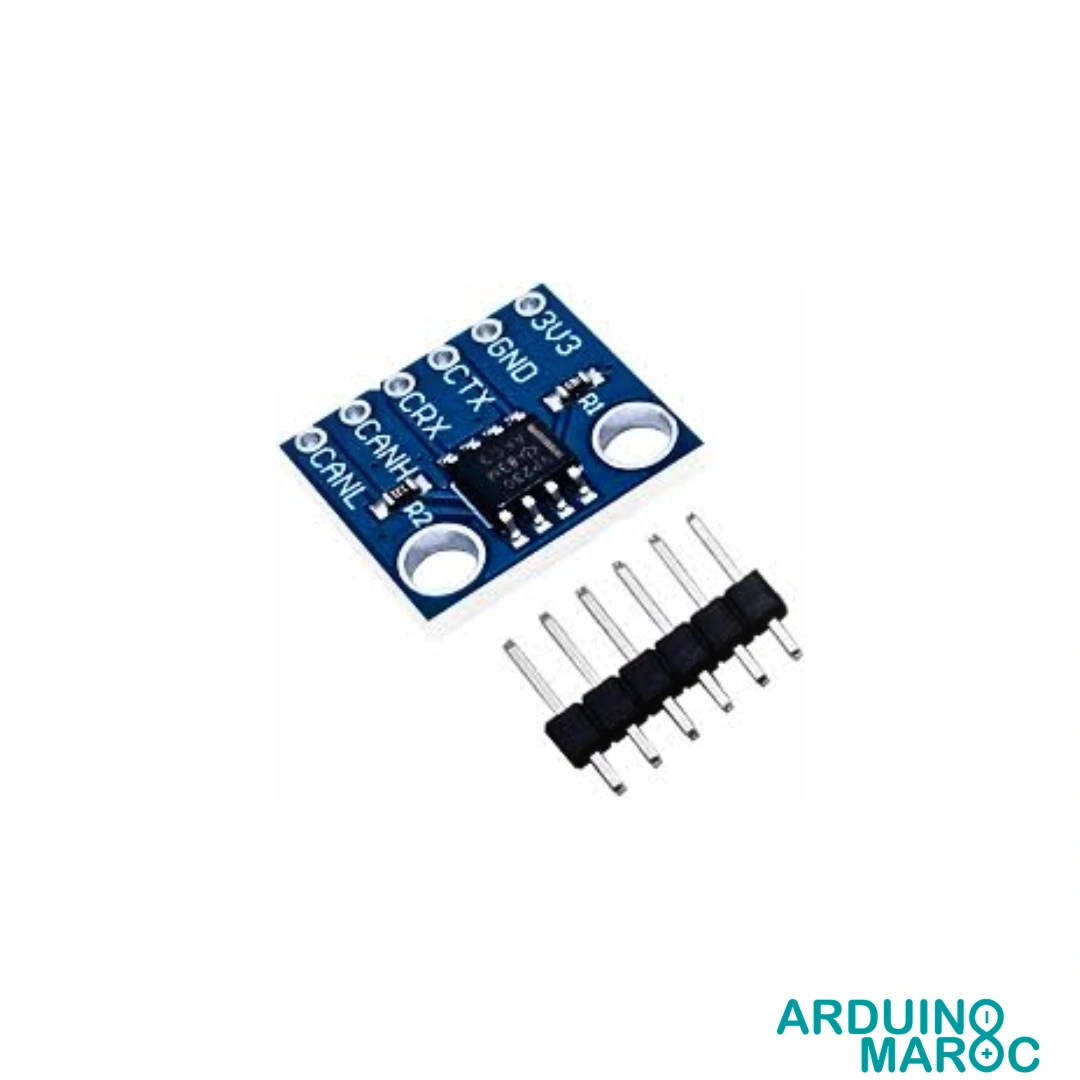

SN65HVD230 Interface Bus CAN Emetteur-Recepteur
SN65HVD230 Interface de Contrôleur CAN permet la transmission et la réception de données sur bus CAN jusqu’à 1 Mb/s, même en milieu soumis à de fortes interférences électromagnétiques. Ce module émetteur-récepteur est entièrement conforme à la norme ISO11898 et supporte jusqu’à 120 nœuds grâce à son impédance d’entrée élevée, tout en limitant la consommation énergétique à seulement 370 μA en mode veille.
Grâce à une protection thermique intégrée, une sécurité contre les interférences de bus et un contrôle de pente pour réduire le rayonnement RFI, ce module optimise la fiabilité des liaisons sur réseau CAN. L’utilisation de la broche Rs permet le réglage du mode opérationnel (haute vitesse, rampe ou veille), assurant un fonctionnement stable et silencieux. Idéal pour l’interface avec des microcontrôleurs via broches Tx et Rx afin de gérer les échanges de données CAN dans les applications industrielles ou embarquées.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
40.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
SN65HVD230 Interface de Contrôleur CAN
Le SN65HVD230 représente une interface d’émetteur-récepteur idéale pour la gestion de communications CAN dans les environnements industriels ou automobiles soumis à des conditions de bruit et d’interférences élevées. Conçu spécifiquement pour interagir avec les systèmes de bus CAN, ce module optimise la gestion des données sur le réseau, tout en offrant une stabilité de communication remarquable même à haut débit.
Caractéristiques Techniques
- Norme : Conforme ISO11898 (Bus CAN)
- Débits supportés : Jusqu’à 1 Mb/s
- Impédance d’entrée : Haute, permettant l’intégration jusqu’à 120 nœuds sur le même bus
- Mode économie d’énergie : Faible consommation, typiquement 370 μA
- Protection thermique : Dispositif intégré pour l’arrêt automatique en cas de surchauffe
- Système de protection contre interférences : Filtrage et bus de protection intégrés contre les surtensions transitoires
- Pilotage de la pente : Contrôle via la broche Rs pour réduire les émissions radiofréquences parasites (RFI)
- Récepteur différentiel : Haute immunité vis-à-vis des bruits de mode commun et des perturbations électromagnétiques (EMI)
- Logique de mode : Passage flexible entre haut débit, mode rampe pour réduction du bruit, et veille basse consommation
| Mode | Gestion via Broche Rs | Usage Principal |
|---|---|---|
| Haute vitesse | Connexion directe | Transmission rapide (1 Mb/s) |
| Rampe | Potentiomètre (0~100 kΩ) | Réduction des interférences radio (RFI) |
| Veille | A définir | Réduction maximale de la consommation électrique |
Intégration et Utilisation
La connexion du SN65HVD230 à un contrôleur CAN s’effectue facilement grâce à ses broches d’entrée Rx et de sortie Tx. L’adaptation entre les différents modes permet d’ajuster dynamiquement la performance selon le niveau d’interférence ambiant ou les besoins énergétiques du système. Une impédance d’entrée élevée offre la possibilité de multiplier les dispositifs sur le même bus sans sacrifice en termes de fiabilité du signal.
- Broches principales : Rx, Tx, Rs pour la gestion des modes
- Boîtier compact adapté à l’intégration sur PCB
- Protection contre les courts-circuits et les surcharges thermiques
Applications Pratiques
- Systèmes de réseaux embarqués dans l’automobile (gestion moteur, capteurs environnementaux, modules de sécurité)
- Systèmes industriels d’automatisation avec contrôle décentralisé
- Stations météorologiques ou dispositifs IoT communiquant via CAN
- Réseaux de données dans les infrastructures ferroviaires ou de transport public
Avantages et Points Forts
- Adaptation à des topologies CAN étendues grâce à l’impédance d’entrée élevée
- Faible consommation en veille pour les solutions alimentées sur batterie
- Haute immunité contre les interférences électromagnétiques et les surtensions mécaniques
- Gestion flexible des modes d’opération permettant de concilier performance et économie d’énergie
- Sécurité renforcée : gestion thermique et bus de protection intégrés
