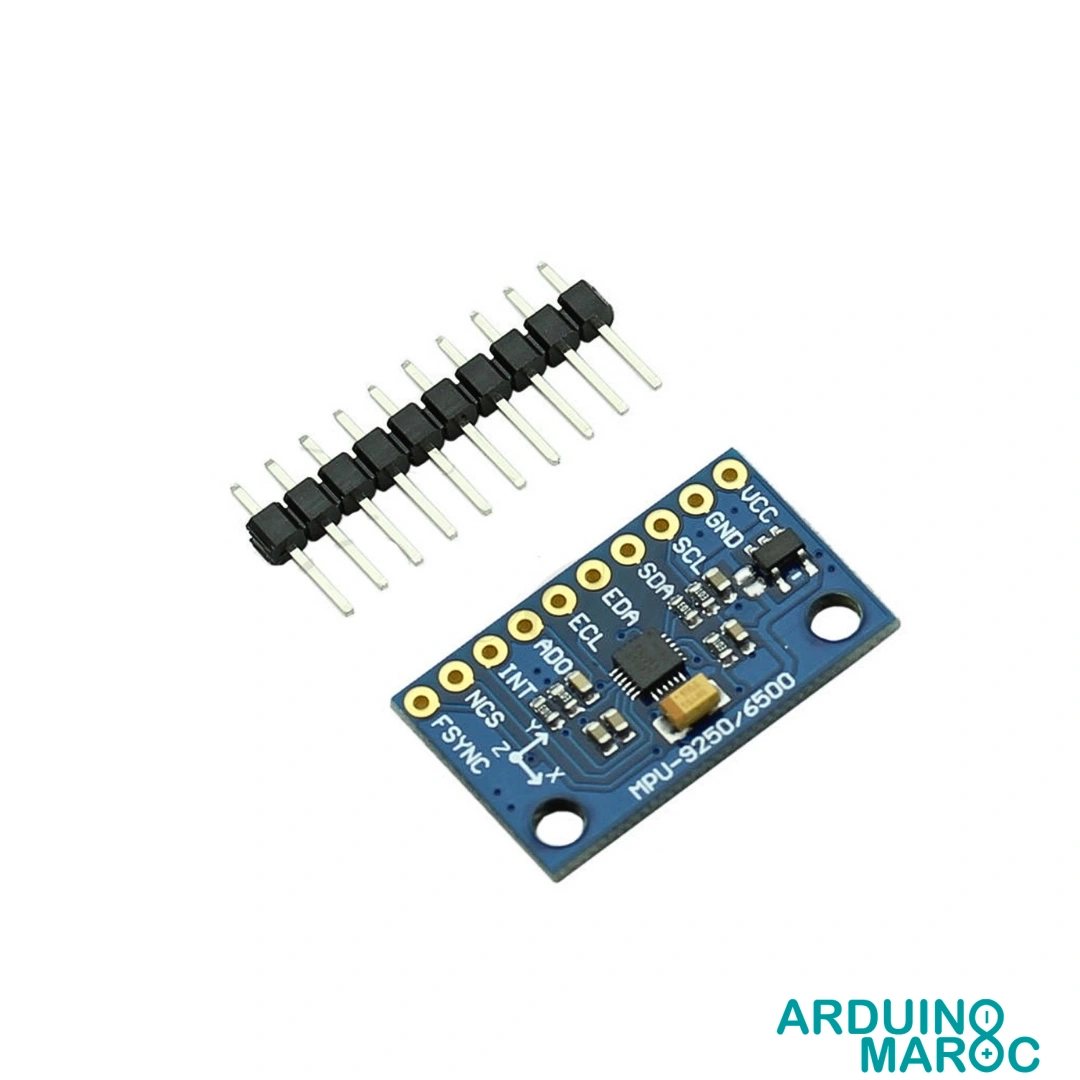

MPU9250 Module 9 Axes Gyroscope Accéléromètre Magnétomètre

MPU9250 GY-9250 Gyroscope Accéléromètre Magnétomètre 9 Axes

Le MPU9250 GY-9250 intègre un ensemble complet de capteurs inertiels pour le suivi précis de mouvements sur neuf axes. Il combine un accéléromètre 3 axes, un gyroscope 3 axes et un magnétomètre 3 axes dans un module compact, idéal pour l’intégration dans des projets embarqués, la robotique, ou les systèmes de navigation. Ce module exploite la puce MPU9250 et le magnétomètre AK8963, associant capture des mouvements et orientation spatiale dans un format miniature.

Caractéristiques Techniques

Grâce à ces caractéristiques, le GY-9250 offre la mesure simultanée d’accélération, de rotation et d’orientation, fournissant des informations détaillées sur la dynamique et la position dans l’espace de tout système embarqué.

Applications Pratiques

• Systèmes de stabilisation de drones
• Navigation inertielle pour véhicules automatisés
• Contrôle gestuel et détection de mouvements sur objets connectés
• Interfaces de réalité virtuelle avec suivi précis de l’orientation
• Robotique, humanoïdes et exosquelettes
• Instrumentation scientifique nécessitant la fusion de données (IMU – Inertial Measurement Unit)

Avantages et Points Forts

• Intégration totale d’un accéléromètre, gyroscope et magnétomètre pour recevoir des données de mouvement sur neuf axes à partir d’un module unique.
• Signal de sortie stable grâce à la présence d’un processeur de mouvement numérique (DMP), facilitant le traitement embarqué.
• Flexibilité d’alimentation de 3,3V à 5V, assurée par un régulateur intégré, adaptable à différentes plateformes matérielles.
• Sorties configurables et communication par I2C ou SPI pour une intégration aisée dans la plupart des microcontrôleurs (Arduino, STM32, ESP32, Raspberry Pi…)
• Format compact (22 x 17 mm) pour une intégration dans des espaces restreints.
• Température de fonctionnement élargie pour des usages intensifs.

Facilité d’Utilisation

Grâce à la présence d’un régulateur de tension et de résistances intégrées, le MPU9250 GY-9250 s’adapte directement aux circuits de développement standards sans composants additionnels. Le module peut être alimenté en 5V ou 3,3V. Un pont de soudure permet de désactiver le régulateur si une alimentation unique en 3,3V est nécessaire, limitant ainsi les pertes et augmentant la précision des mesures. Les connectiques standards (SDA, SCL, nCS, FSYNC, AD0) simplifient le branchement sur une breadboard ou un PCB personnalisé.
