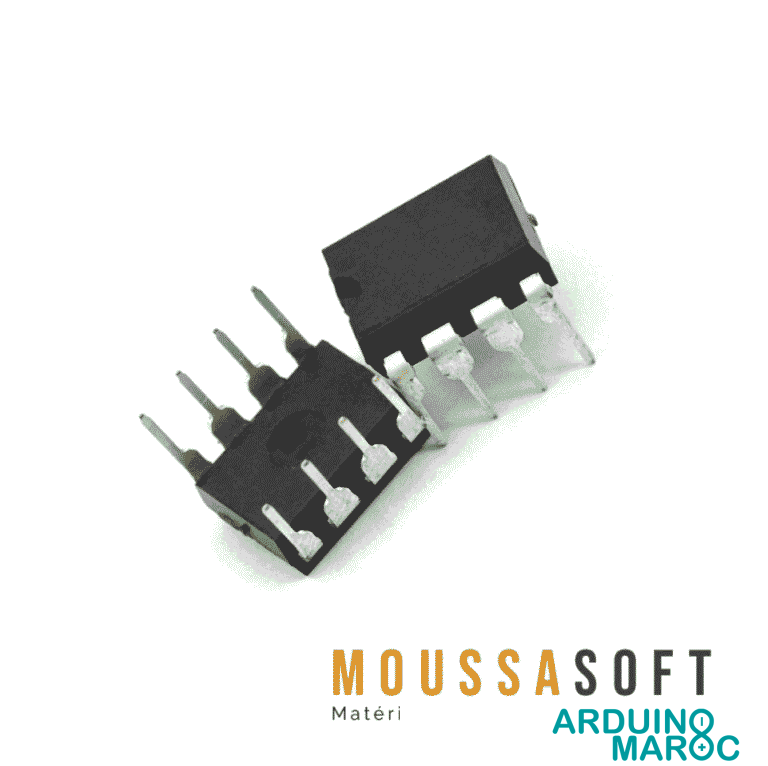

LF356N Amplificateur Opérationnel J-FET DIP-8

LF356N Amplificateur Opérationnel J-FET – Précision et Performances pour Circuit Analogique

Le LF356N incarne une génération d’amplificateurs opérationnels dédiés aux applications exigeant une impédance d’entrée très élevée, un bruit d’entrée réduit et des performances stables sur une large plage de fréquences. Grâce à la technologie BI-FET™ alliant transistors J-FET en entrée et bipolaires en sortie, ce composant répond parfaitement aux besoins de filtrage, de traitement et d’amplification de signaux faibles dans les environnements industriels, scientifiques et médicaux.

Caractéristiques Techniques du LF356N

• Impédance d’entrée exceptionnelle supérieure à 10¹² Ω pour préserver l’intégrité du signal des sources sensibles.
• Bruit d’entrée bas de 12 nV/√Hz permettant de traiter les signaux de faible amplitude avec un minimum d’interférences.
• Courant de polarisation d’entrée minimal adapté à l’acquisition de données précises à partir de capteurs ou générateurs haute impédance.
• Bande passante étendue jusqu’à 5 MHz (en gain unité) optimisant la gestion des signaux rapides.
• Vitesse de montée de 10 V/µs assurant un suivi dynamique efficace des variations rapides de tension.
• Protection active contre les surintensités et courts-circuits sur la sortie.
• Souplesse d’alimentation de ±4V à ±18V pour une utilisation dans divers systèmes électroniques.
• Offset d’entrée compensable pour réduire l’erreur de mesure.
• Boîtier DIP-8 compact, adapté au prototypage sur breadboard comme aux circuits imprimés professionnels.

Performances et Stabilité Temporelle

Le LF356N Amplificateur Opérationnel J-FET se démarque par sa faible dérive thermique de l’offset (< 10 µV/°C typique), garantissant la stabilité à long terme des mesures, même dans des conditions de température fluctuantes. Son architecture permet également de maintenir une excellente réjection de mode commun, limitant les interférences parasites sur le plan de masse des circuits industriels.

Applications Pratiques

• Instrumentation de laboratoire : Mesure et amplification des signaux issus de thermocouples, photodiodes, balances de précision ou capteurs de pression.
• Traitement analogique : Conception de filtres actifs, amplificateurs intégrateurs ou dérivateurs, adaptation de signaux dans les systèmes audio et vidéo.
• Appareillages médicaux : Amplification des signaux bioélectriques tels que l’ECG, l’EEG ou l’EMG.
• Automatisation industrielle : Conditionnement des signaux provenant de capteurs dans des chaînes de contrôle et d’asservissement.
• Systèmes électronique grand public : Conversion de signaux microphone, égalisation ou traitement audio haute fidélité.

Avantages et Points Forts Comparatifs

• Très faible courant d’entrée : Idéal pour les applications nécessitant la mesure de signaux de très faible intensité.
• Réduction du bruit : Optimisé pour des montages faible bruit dans les systèmes de détection sensible.
• Bande passante supérieure à de nombreux amplificateurs J-FET traditionnels, facilitant l’intégration dans des circuits vidéo ou de traitement d’impulsions.
• Réglage précis de l’offset intégré, permettant une correction fine directement sur carte.
• Protection renforcée de la sortie contre les surcharges accidentelles.
