LM358 Amplificateur Opérationnel Gain X100 Module

LM358 Amplificateur Opérationnel Gain X100

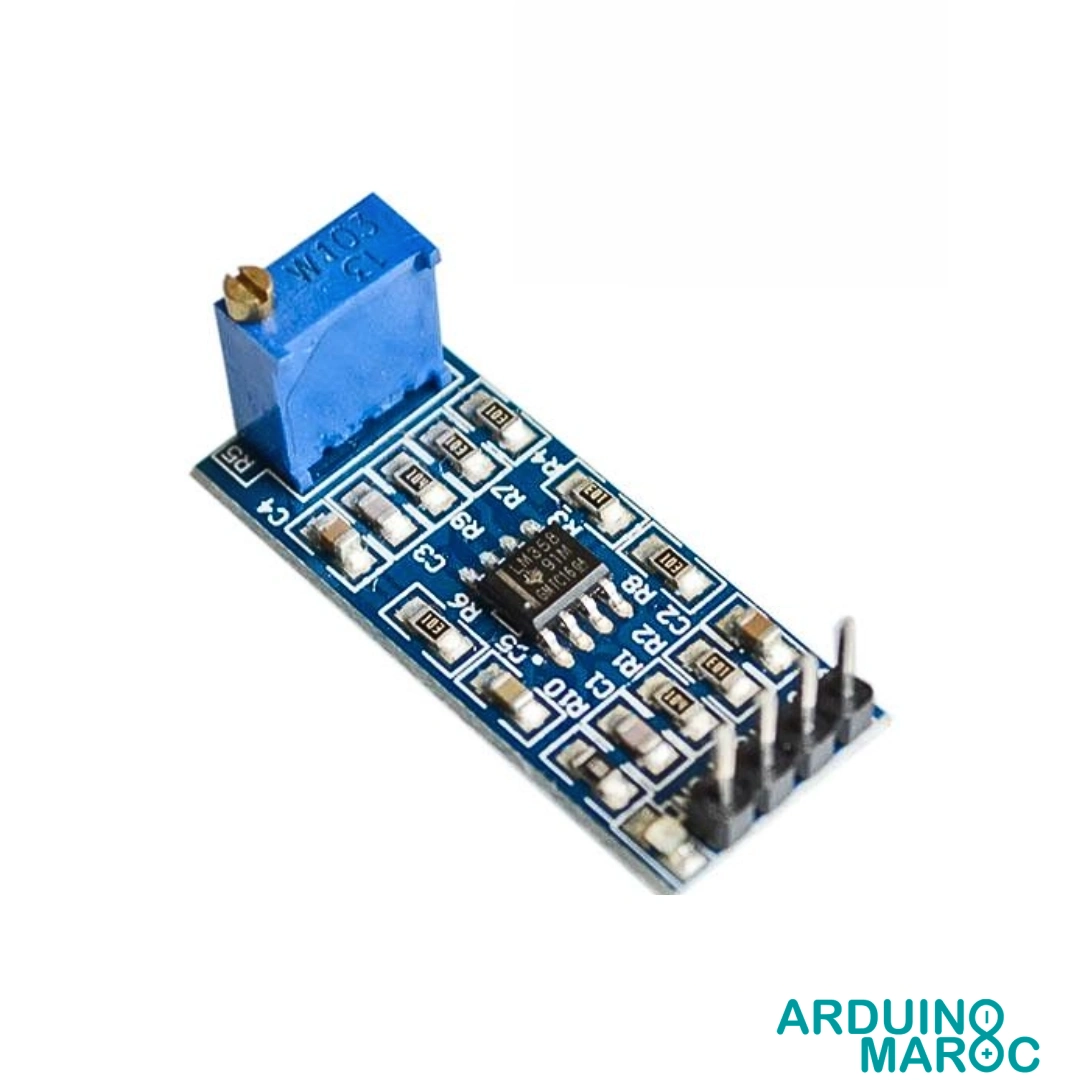

Le LM358 amplificateur opérationnel gain X100 est un module électronique destiné à l’amplification précise de signaux faibles. Grâce à sa structure basée sur un circuit LM358 et un potentiomètre de réglage, il permet d’obtenir un gain ajustable pouvant atteindre une multiplication par 100 de l’amplitude du signal d’entrée. Compact et facile à intégrer, il constitue la solution adaptée pour le traitement de signaux audio ou d’origine capteur dans des environnements techniques exigeants.

Caractéristiques Techniques du LM358 Amplificateur

• Réglage précis du niveau d’amplification
• Consommation énergétique faible, utile pour l’intégration sur carte autonome
• Format compact optimisant l’espace sur circuit imprimé

Applications Pratiques

Le module amplificateur LM358 s’utilise dans plusieurs types de montages nécessitant le traitement de signaux de faible amplitude. Quelques exemples représentatifs :

• Traitement audio : amplification de signaux de microphones électret pour l’enregistrement ou la détection de bruit ambiant.
• Acquisition de données de capteurs : mise à niveau de signaux analogiques issus de capteurs de température, lumière, ultrasons ou gaz.
• Instrumentation : filtrage et amplification de signaux issus de dispositifs de mesure, permettant une lecture claire et précise par des microcontrôleurs (par exemple Arduino ou modules STM32).
• Préamplification : étape initiale dans la chaîne d’acquisition de signaux analogiques pour traitement numérique ou affichage.

Intégration et Facilité d’Utilisation

L’intégration du module amplificateur LM358 à une plateforme de prototypage telle qu’Arduino est simplifiée par ses trois broches principales :

• VCC → alimentation 5V ou 12V
• GND → masse du système
• OUT → signal amplifié à connecter à une entrée analogique (exemple : A0 sur Arduino)

L’ajustement du gain se réalise par le biais du potentiomètre intégré, permettant une adaptation rapide au niveau de signal requis selon l’application en cours.

Exemple de Lecture sur Microcontrôleur

Voici un exemple type d’acquisition sur une carte Arduino, permettant de visualiser la tension du signal amplifié :

void setup() {
    Serial.begin(9600);
}
void loop() {
    int sensorValue = analogRead(A0);
    float voltage = sensorValue * (5.0 / 1023.0);
    Serial.print("Tension: ");
    Serial.println(voltage);
    delay(500);
}

Avantages et Points Forts

• Réglage dynamique du gain offrant une adaptation aux signaux de différentes intensités.
• Dimension réduite permettant l’intégration sur des circuits d’encombrement limité.
• Consommation optimisée pour les applications sur batteries ou alimentation limitée.
• Adapté à un large spectre de capteurs utilisés en traitement du signal, surveillance environnementale ou projets de domotique.

Compatibilité et Extensions

• Compatible avec microcontrôleurs tels que Arduino, STM32, ESP32, et Raspberry Pi via acquisition analogique.
• S’intègre avec capteurs de niveau sonore, modules audio, capteurs d’ambiance et autres dispositifs nécessitant un rehaussement de signal.
