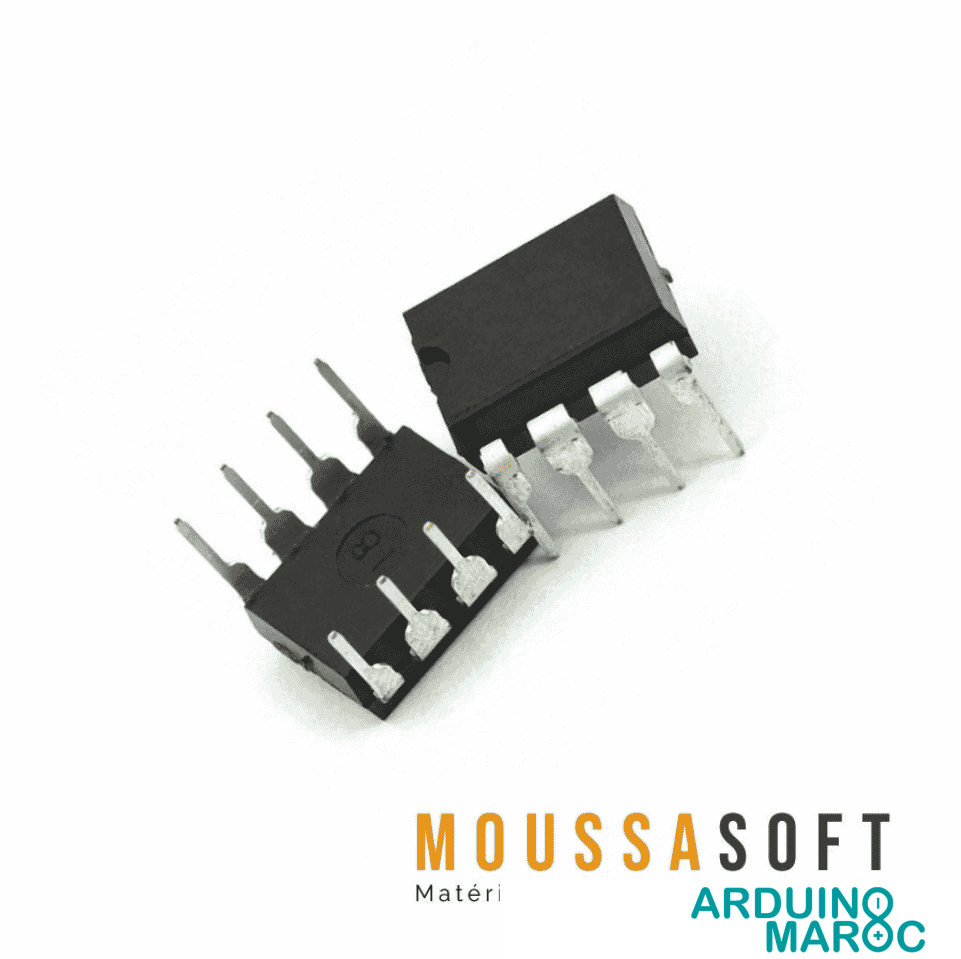

LM393 comparateur double 2 canaux DIP8
Le LM393 comparateur double intègre deux canaux de comparateur de tension indépendants, idéaux pour des applications telles que la détection de seuil, la mesure de température ou la gestion de signaux analogiques. Fonctionnant sur une plage de tension d’alimentation étendue (2,0V à 36V), il prend en charge des configurations à alimentation simple ou double, offrant ainsi une grande flexibilité d’intégration dans vos circuits électroniques.
Avec son faible courant d’alimentation (0,4 mA), son courant de polarisation d’entrée réduit à 25 nA, sa tension de décalage maximale de ±3 mV et des sorties compatibles TTL, MOS et CMOS, le LM393 s’utilise aussi bien dans les projets sur batterie qu’en milieu industriel. Sa faible tension de saturation de sortie et sa plage d’entrée qui inclut la masse garantissent un fonctionnement optimal dans les systèmes de détection, commandes logiques et interfaces capteurs.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
5.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
LM393 comparateur double – Solution de référence pour la comparaison de signaux
Le LM393 comparateur double répond aux exigences des systèmes électroniques nécessitant la surveillance précise et simultanée de deux signaux distincts. Grâce à sa structure à deux canaux indépendants, il constitue une solution efficace pour les circuits embarqués où l’analyse de seuil est essentielle, notamment pour des applications telles que la gestion de niveau, la détection de seuils, ou la détection d’événements physiques.
Caractéristiques Techniques du LM393
| Caractéristique | Valeur | Utilité |
|---|---|---|
| Nombre de canaux | 2 comparateurs indépendants | Permet la comparaison simultanée de deux signaux |
| Plage de tensions d’alimentation | 2,0 V à 36 V (simple) / ±1,0 V à ±18 V (double) | Adapté aux systèmes basse et haute tension |
| Consommation de courant | 0,4 mA typique | Optimise l’autonomie en alimentation sur batterie |
| Courant de sortie maximal | 20 mA | Capable d’actionner directement des indicateurs lumineux ou relais |
| Courant de polarisation d’entrée | 25 nA | Réduit l’impact sur les signaux faibles |
| Courant de décalage d’entrée | ±5 nA | Assure une détection précise des différences de signaux |
| Tension de saturation de sortie | 250 mV à 4 mA | Convient à tous les niveaux de logique standard |
| Tension de décalage maximale | ±3 mV | Stabilité et précision lors des comparaisons |
| Compatibilité logique | TTL, DTL, ECL, MOS, CMOS | Interfaçable avec plusieurs familles de circuits logiques |
| Format | DSBGA 8-Bump | Encombrement réduit sur PCB |
Utilisation du LM393 dans des Scénarios Concrets
- Détecteur de niveau de liquide : Surveillance d’un seuil minimum ou maximum dans des cuves grâce à des sondes connectées aux entrées du comparateur.
- Systèmes de détection de mouvement : Intégration dans des capteurs PIR ou modules de sécurité domestiques.
- Surveillance de température : Comparaison entre une tension proportionnelle à la température et un seuil réglable.
- Alimentation sur batterie : Détection de sous-tension afin de protéger les batteries d’une décharge profonde.
- Contrôle industriel : Surveillance et gestion automatisée de processus nécessitant la réaction à des variations du signal analogique.
Avantages et Points Forts du LM393 comparateur double
- Précision grâce à une très faible tension de décalage d’entrée, limitant l’erreur d’analyse.
- Adapté à des environnements industriels exigeants grâce à une grande plage d’alimentation et une consommation stable.
- Détection fiable à proximité du potentiel de masse, utile pour la surveillance des signaux proches de zéro volt.
- Fournit des sorties compatibles avec de nombreuses logiques : facilité d’intégration dans des architectures diverses.
- Convient aussi bien à des alimentations simples que doubles, assurant une flexibilité d’intégration.
- Basse consommation d’énergie permettant l’utilisation dans des dispositifs alimentés sur batterie.
Compatibilité et Intégration
Le LM393 s’adapte parfaitement aux plateformes telles que Arduino, Raspberry Pi, STM32, et tout microcontrôleur acceptant des signaux numériques TTL ou CMOS. Il s’associe sans contrainte à des capteurs analogiques (température, lumière, humidité…) dont la sortie doit être comparée à un seuil prédéfini.
Résumé des Performances et Utilisation
- Montage direct sur circuits imprimés grâce à son package compact.
- Faible courant de fuite, évitant tout impact sur des signaux sensibles.
- Stabilité en température, assurant des points de déclenchement constants même dans des environnements variables.
- Documentation technique étendue pour faciliter l’implémentation dans des systèmes automatisés ou embarqués.
