Détecteur Tactile Capacitif KY-036 Arduino Raspberry Pi

Le Module Détecteur Tactile du Corps Humain est un capteur capacitif conçu pour repérer le contact ou le toucher sur une surface précise, idéal pour les projets électroniques utilisant Arduino ou Raspberry Pi. Équipé d’une plaque tactile métallique, ce module détecteur tactile capacitif transmet un signal immédiat au microcontrôleur lors du toucher, avec indicateurs LED pour visualiser l’état de détection et un potentiomètre intégré permettant d’ajuster la sensibilité selon les exigences du projet.

Le Module Détecteur Tactile KY-036 propose des sorties numériques et analogiques, facilitant l’intégration avec divers circuits de contrôle interactifs. Grâce à son comparateur LM393 et à son amplificateur, il analyse précisément le niveau de contact, conviendra pour des applications telles que commutateurs sensitifs, interfaces utilisateur tactiles ou instruments interactifs, tout en fonctionnant efficacement entre 3 et 5V.

Promotion Arduino

Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %

Sale_coupon_15

25.00د.م.

Add to compare

Ajouter à mes favoris

11 People watching this product now!

Retrait au magasin Moussasoft

A récupérer aujourd'hui

Gratuit

La livraison de courrier

Notre coursier livrera à l'adresse indiquée

2-3 Jours

40,00 Dh

Livraison par courrier DHL

Le courrier DHL livrera à l'adresse indiquée

2-8 Jours

$12,00

Garantie

Plus de détails

Retours gratuits sous 7 jours

Plus de détails

Mode de paiement : A la livraison, Chèque, Virement

Description

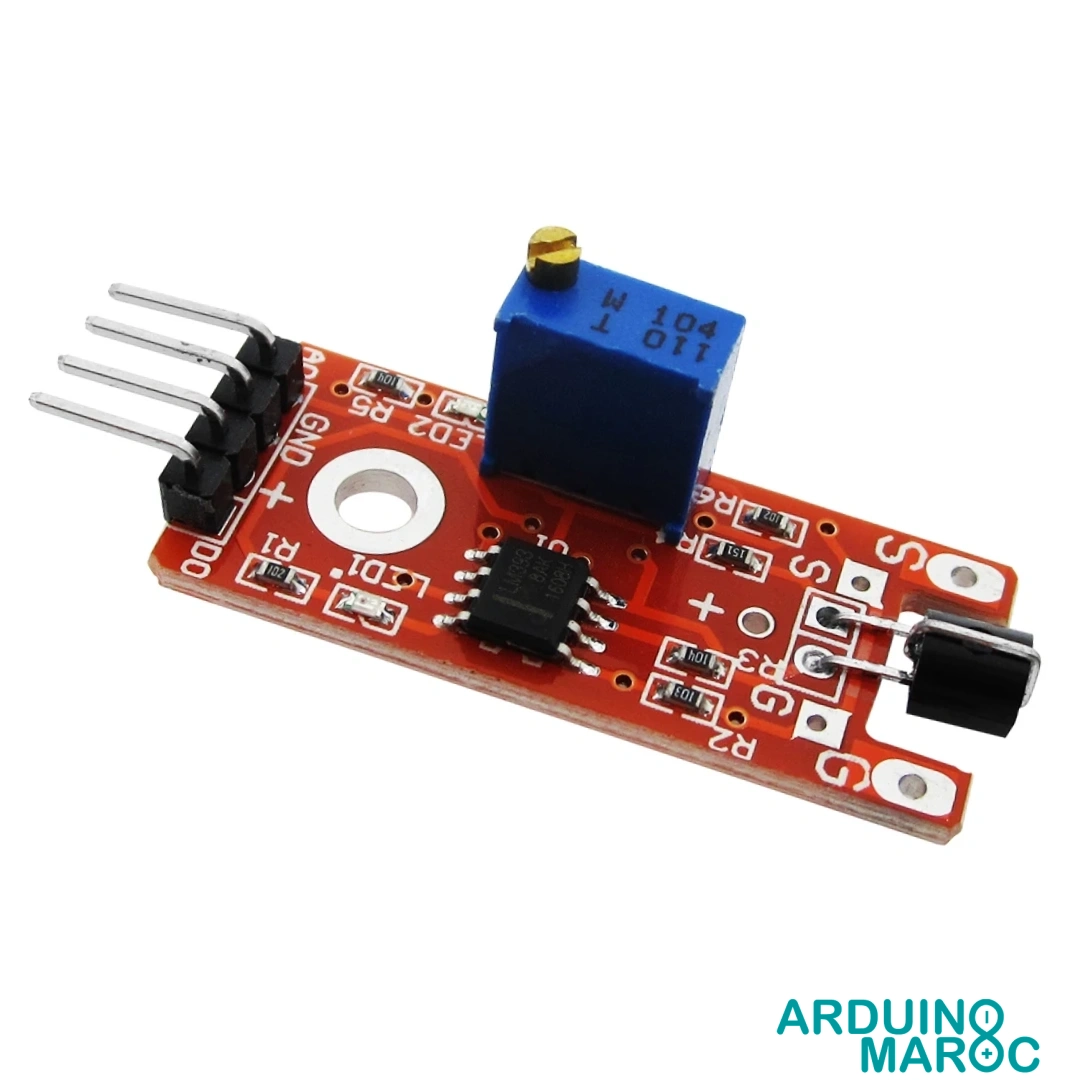

Module Détecteur Tactile du Corps Humain KY-036 – Capteur Capacitif pour Interface Tactile

Le Module Détecteur Tactile du Corps Humain est une solution électronique spécialement élaborée pour détecter les interactions physiques avec une surface conductrice. Basé sur le principe de la détection capacitive, ce composant transforme tout point de contact en une interface de commande intuitive. Très prisé dans les projets de développement interactifs, il facilite la conception de systèmes où l’action de l’utilisateur dépend d’un simple toucher. Son intégration simple avec des microcontrôleurs tels que Arduino et Raspberry Pi en fait une référence incontournable dans l’univers de la prototypage électronique et des applications éducatives.

Caractéristiques Techniques

Spécification	Détail
Tension de fonctionnement	3 à 5 V DC
Sortie	Numérique et analogique
Type de détection	Contact capacitif (plaque métallique)
Comparateur intégré	LM393
Réglage de la sensibilité	Potentiomètre intégré
Indicateurs visuels	LED d’alimentation et LED de détection
Composants clés	Sonde tactile, Comparateur, Potentiomètre
Signal de sortie numérique	Inversé (Haut sans toucher, Bas au contact)
Format du circuit	PCB standard

Fonctionnement et Mise en Œuvre

Le Module Détecteur Tactile Capacitif KY-036 repose sur une plaque métallique frontale réagissant instantanément au toucher humain. Lorsqu’un contact est perçu, un signal inversé est généré : la sortie numérique passe d’un niveau haut à bas, tandis que la sortie analogique renseigne sur l’intensité du contact. Cette double sortie permet aussi bien un déclenchement simple (mode interrupteur) qu’une lecture fine de la pression ou présence tactile.

Le potentiomètre ajuste la sensibilité de la plaque selon la surface ou l’environnement d’utilisation.
Le LM393 agit comme comparateur pour basculer rapidement l’état de la sortie numérique.
Les deux LED offrent une indication immédiate de l’état d’alimentation et de détection.

Applications Pratiques

Contrôle d’interrupteurs tactiles sur panneaux muraux et interfaces domotiques.
Détection de présence pour l’activation de dispositifs électroniques (lampes, alarmes, ventilateurs).
Fabrication d’instruments de musique électroniques à commande tactile.
Création d’interfaces utilisateurs innovantes dans les projets Arduino et Raspberry Pi.
Applications pédagogiques pour expérimenter la technologie capacitive.

Éléments Différenciateurs et Points Forts

Sensibilité modifiable : Réglage précis adapté à toute application grâce au potentiomètre embarqué.
Sortie polyvalente : Exploitation simultanée de la sortie analogique pour des effets proportionnels et de la sortie numérique pour des commandes logiques simples.
Indicateur visuel intégré : Diagnostics et mise en service facilités par la LED de détection directe.
Compatibilité optimale avec les cartes de développement électroniques de type Arduino et Raspberry Pi.

Simplicité d’Intégration

Le module détecteur tactile du corps humain KY-036 se connecte aisément via des broches standard à un microcontrôleur. Seule une alimentation 3-5V est requise. Les signaux de sortie peuvent être lus sans matériel additionnel, rendant ce capteur idéal pour un prototypage rapide ou des tests en laboratoire éducatif.

Résumé des Composants Intégrés

Capteur tactile: Interface physique avec l’utilisateur pour la détection du contact.
Comparateur LM393: Analyse le signal issu du capteur pour fournir une sortie numérique claire.
Potentiomètre: Permet d’ajuster finement la sensibilité à l’environnement ou à l’usage visé.
