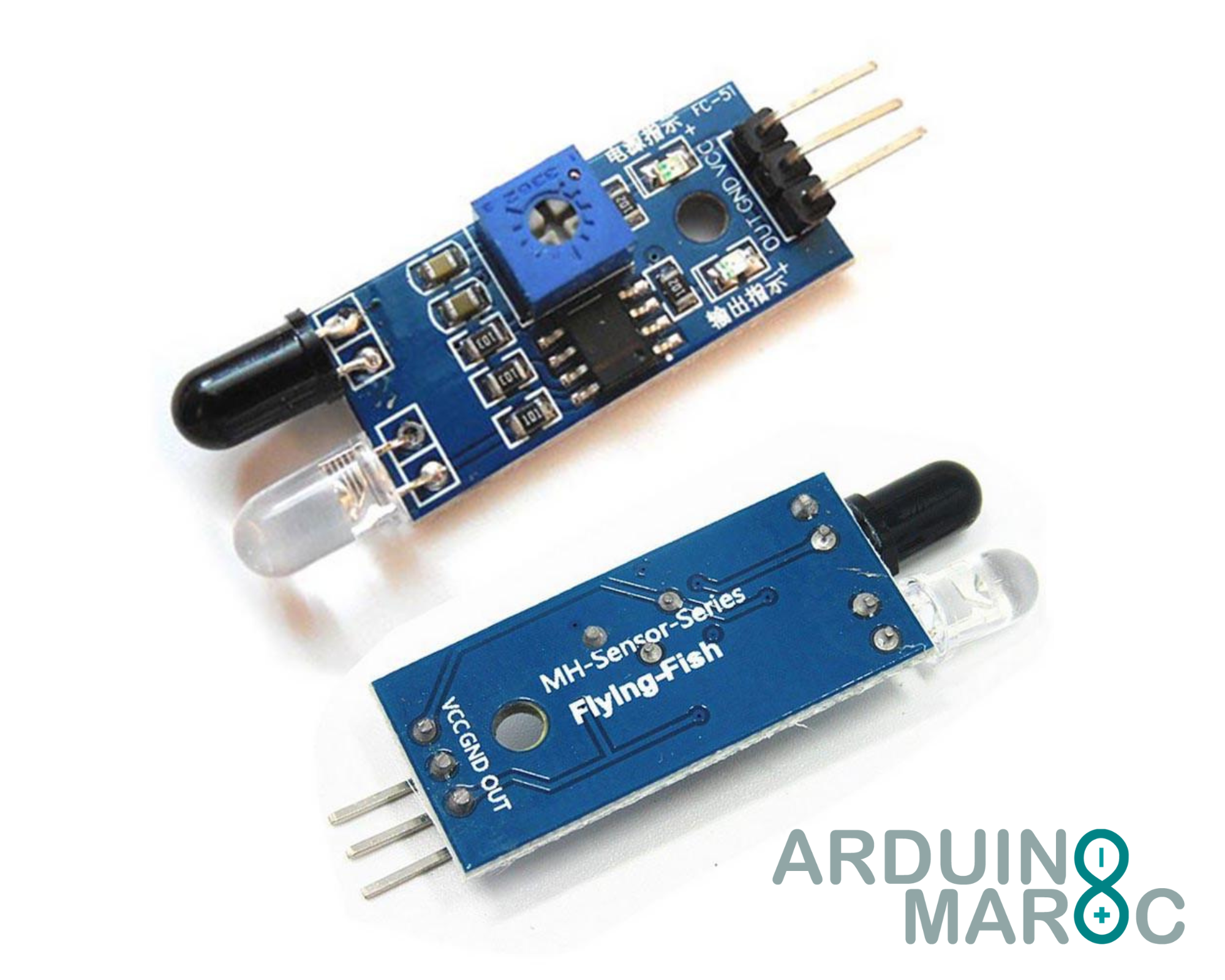

Détecteur de ligne infrarouge IR HW-201

Détecteur de ligne infrarouge IR HW-201

Détails :

Détecteur de ligne infrarouge IR HW-201 est utilisé pour détecter une ligne ou une surface de couleur claire ou sombre. Le  HW-201 en particulier utilise des diodes infrarouges pour détecter les lignes sur une surface.

Ce module est souvent utilisé dans les applications robotiques, telles que la navigation de robots sur une ligne définie ou la détection des objets sur une surface et pour mesurer la distance entre l’objet et le module.

Le module IR HW-201 est très facile à utiliser et à intégrer dans les systèmes électroniques. Il possède deux sorties, une pour la détection de la ligne noire et une autre pour la détection de la ligne blanche.

En fonction de la luminosité sur la surface détectée, ces sorties peuvent être utilisées pour déterminer la direction du mouvement du robot.

Il est également doté de deux réglages de sensibilité, ce qui permet de régler la sensibilité du détecteur en fonction de la surface sur laquelle il est utilisé. Cela garantit une performance optimale dans différentes conditions d’éclairage.

Ce détecteur fonctionne en utilisant un émetteur infrarouge qui émet une lumière invisible, et le récepteur qui détectent la réflexion de cette lumière.

Lorsqu’une ligne est détectée, le récepteur envoient un signal à un microcontrôleur par exemple Arduino, qui peut ensuite prendre une décision sur la façon de réagir à la détection de la ligne.

Il peut être utiliser en conjonction avec d’autres composants électroniques pour créer des systèmes plus complexes.

Par exemple, le contrôler de la vitesse et la direction d’un robot pour suivre une ligne, ou pour détecter la présence de obstacles sur le chemin d’un robot

Pour en savoir plus concernant le HW-201 et comment l’utiliser avec Arduino Uno :

https://www.moussasoft.com/hw-201-capteur-dobstacle-ir-avec-arduino-uno

Caractéristiques techniques du Détecteur de ligne infrarouge IR HW-201:

• Alimentation: 3-5V DC
• Module : HW-201
• Nombre de broches : 3 (Vcc, GND et une sortie numérique)
• Courant de fonctionnement: environ 20mA
• Fréquence de réponse: environ 38kHz
• Angle de détection: environ 30 degrés
• Distance de détection: environ 3mm à 10mm
• Sorties: 2 sorties (ligne noire et ligne blanche)
• Réglages de sensibilité: 2 réglages de sensibilité pour les sorties (ligne noire et ligne blanche)
• Dimensions: environ 24mm x 18mm x 8mm
• Poids: environ 2g
• Température de fonctionnement: -20°C à +85°C

Vidéo descriptif Détecteur de ligne infrarouge IR HW-201:
