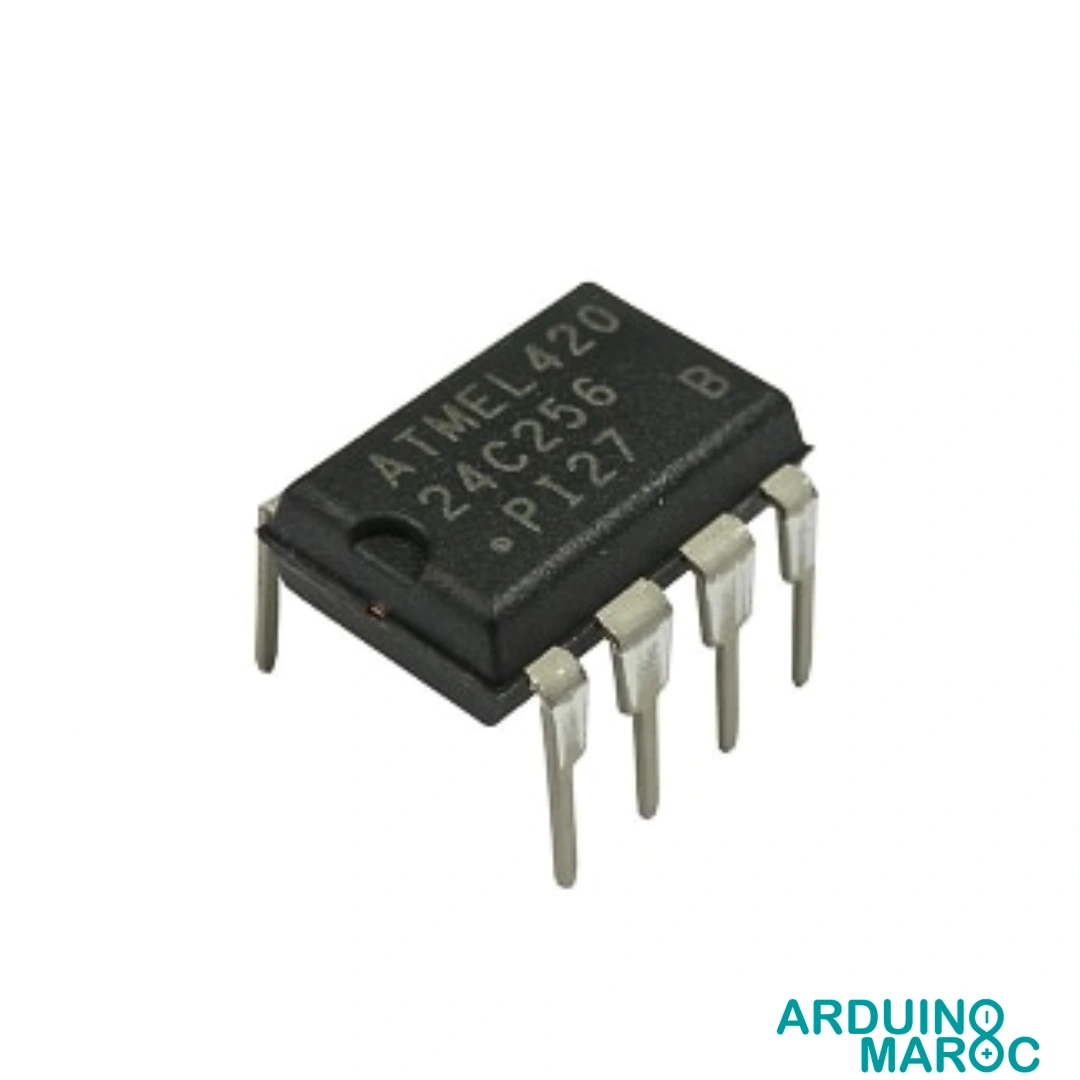

AT24C256 EEPROM 32Ko I2C Mémoire Non-Volatile

AT24C256 EEPROM 32Ko Mémoire I2C : Solution de Stockage Non Volatile pour Systèmes Électroniques

La AT24C256 EEPROM 32Ko Mémoire I2C se distingue comme un choix incontournable pour le stockage persistant de données dans le domaine de l’électronique embarquée. Grâce à sa technologie EEPROM et son interface I2C, cette puce offre une méthode fiable et sécurisée pour enregistrer paramètres, configurations ou historiques, avec la certitude de conserver les informations même après une coupure d’alimentation. Dotée d’un format compact à 8 broches et d’une tension d’alimentation souple, elle se prête à l’intégration sur de nombreux supports et répond aux besoins des applications les plus exigeantes en matière de conservation des données.

Caractéristiques Techniques de la AT24C256 EEPROM

Grâce à l’interface I2C, l’intégration de cette mémoire dans n’importe quel microcontrôleur se fait avec un câblage réduit et une gestion logicielle simplifiée. Sa large plage de tension permet une utilisation avec différentes générations de circuits, tout en conservant une faible consommation d’énergie indispensable aux montages sur batterie ou basse consommation.

Guide de Connexion et Utilisation avec Arduino

La mémoire AT24C256 EEPROM 32Ko Mémoire I2C s’associe naturellement aux projets Arduino pour fournir une extension mémoire fiable. Voici un schéma de connexion typique :

• Vcc (broche 8) à 5V de l’Arduino
• GND (broche 4) à la masse (GND) de l’Arduino
• SDA (broche 5) à A4 (Arduino Uno)
• SCL (broche 6) à A5 (Arduino Uno)

La gestion des échanges s’effectue par la bibliothèque Wire.h. Le programme d’exemple détaillé ci-dessous réalise une écriture puis une lecture sur l’EEPROM :

#include <Wire.h>

#define EEPROM_ADDR 0x50

void setup() {
  Wire.begin();
  Serial.begin(9600);
  writeEEPROM(0x00, 0x42);
  byte val = readEEPROM(0x00);
  Serial.println(val, HEX);
}

void loop() {}

void writeEEPROM(int address, byte val) {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write((int)(address >> 8));
  Wire.write((int)(address & 0xFF));
  Wire.write(val);
  Wire.endTransmission();
  delay(5);
}

byte readEEPROM(int address) {
  byte rData = 0xFF;
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write((int)(address >> 8));
  Wire.write((int)(address & 0xFF));
  Wire.endTransmission();
  Wire.requestFrom(EEPROM_ADDR, 1);
  if (Wire.available()) rData = Wire.read();
  return rData;
}

Applications Pratiques

• Sauvegarde des réglages et paramètres utilisateur dans des modules électroniques embarqués
• Enregistrement de données critiques dans des systèmes industriels, capteurs connectés ou automates
• Utilisation dans les montages éducatifs pour comprendre les principes de stockage non volatile
• Archivage de journaux d’événements ou historiques dans des systèmes IoT

Avantages et Points Forts

• Stockage non volatile : Conservation totale des données même en cas de coupure d’alimentation
• Interface I2C : Permet un pilotage simple via seulement deux lignes de communication
• Longévité : 1 million de cycles d’écriture/effacement et une rétention supérieure à 100 ans
• Faible consommation : Idéal pour applications basse énergie
• Compatibilité microcontrôleurs variés : S’adapte aisément à Arduino, Raspberry Pi, ESP32 et autres plateformes

Brochage Rapide

• Vcc : Broche 8
• GND : Broche 4
• SDA : Broche 5
• SCL : Broche 6

Performances et Fiabilité

La AT24C256 EEPROM 32Ko Mémoire I2C garantit des performances constantes même après des centaines de milliers de cycles. Son courant de stand-by minimal et son endurance élevée permettent un déploiement dans des systèmes critiques, là où la stabilité des données s’avère capitale, année après année.
