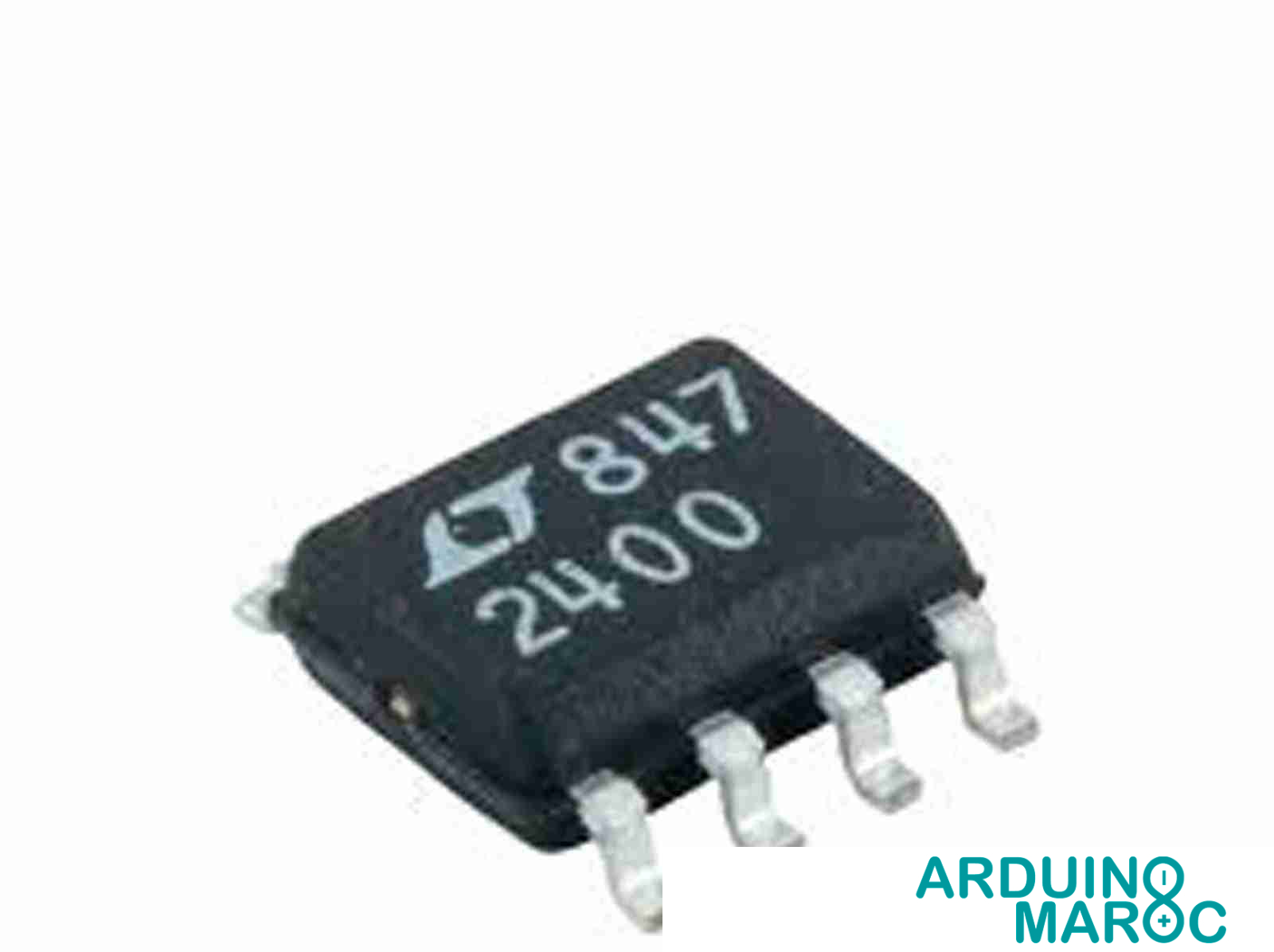

LTC2400 Convertisseur Analogique Numérique 24 bits SO-8
LTC2400 de Linear Technology est un convertisseur analogique-numérique (ADC) 24 bits intégré en boîtier SO-8, reconnu pour ses performances de précision extrême : INL de 4ppm sans codes manquants, bruit de 0,3ppm et erreur d’échelle de 4ppm. Il s’adapte idéalement aux applications multiplexées grâce à une stabilisation en conversion unique, un offset minimal de 0,5ppm et une excellente réjection des interférences secteur via un filtre notch 110dB à 50Hz/60Hz.
Ce ADC 24 bits faible consommation fonctionne sous une alimentation de 2,7V à 5,5V avec une consommation de seulement 200µA, incluant un mode d’auto-extinction pour les applications sensibles à la gestion d’énergie. L’intégration d’un oscillateur interne simplifie l’implantation du composant, qui accepte une référence tension de 0,1V à VCC avec gestion d’entrée Live Zero (+/-12,5% sur plage complète). Idéal pour la métrologie, les systèmes de mesure industriels précis et les instruments médicaux exigeants.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
80.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Convertisseur Analogique-Numérique 24 bits LTC2400 – Linear Technology
Le LTC2400 de Linear Technology s’affirme comme un convertisseur analogique-numérique (ADC) d’ultra-précision 24 bits, idéal pour les applications où une résolution et une exactitude maximales sont impératives. Proposé dans un boîtier compact SO-8, cet ADC associe une consommation énergétique réduite à une simplicité d’intégration, répondant aux contraintes des systèmes embarqués modernes et des environnements industriels exigeants.
Caractéristiques Techniques
| Paramètre | Valeur |
|---|---|
| Résolution de Conversion | 24 bits |
| Boîtier | SO-8 |
| Non-Linéarité Intégrale (INL) | 4 ppm |
| Erreur pleine échelle | 4 ppm |
| Bruit | 0,3 ppm |
| Offset | 0,5 ppm |
| Courant d’alimentation | 200 µA (avec mode arrêt automatique) |
| Système d’oscillateur | Interne, aucun composant externe requis |
| Rejet du bruit secteur | Filtre notch 110 dB min. à 50 Hz/60 Hz |
| Plage d’entrée de référence | 0,1 V à VCC |
| Alimentation | 2,7 V à 5,5 V une seule alimentation |
| Temps de stabilisation | Conversion unique, idéal pour applications multiplexées |
| Live Zero | Plage d’entrée étendue (±12,5 % au-delà de la pleine échelle) |
Principaux Atouts et Architecture
- Haute résolution 24 bits pour une détection fine des signaux analogiques, adaptée aux instruments de mesure scientifique et systèmes d’acquisition industrielle.
- Architecture delta-sigma optimisée pour réduire le bruit et obtenir des résultats efficaces dès la première conversion.
- Système innovant de filtrage notch à 50/60 Hz éliminant efficacement les perturbations secteurs, crucial dans les environnements industriels électriquement bruyants.
- Plage de référence étendue facilitant l’intégration au sein de systèmes à faibles ou hautes tensions.
- Consommation minimale (200µA) permettant d’intégrer le LTC2400 dans des appareils alimentés sur batterie sans compromettre leur autonomie.
Applications Pratiques
Le LTC2400 répond aux enjeux des applications nécessitant une haute précision et une faible consommation. On le retrouve notamment dans :
- Systèmes d’acquisition de données pour capteurs à haute résolution
- Contrôle de processus industriels, suivi de températures de précision
- Équipements de métrologie et balances électroniques
- Analyseurs de signaux médicaux
- Automatisation embarquée et modules d’instrumentation portatifs
Facilité d’Intégration et Utilisation
Grâce à son oscillateur interne, aucune configuration complexe n’est requise pour générer l’horloge de conversion. Son mode d’alimentation unique (2,7V à 5,5V) simplifie l’alimentation électrique, et le format SO-8 assure une implantation directe sur circuits imprimés à espace restreint. Pour les architectures multiplexées, le temps de conversion unique du LTC2400 accélère la capture de mesures séquentielles sans pertes de précision.
Comparatif et Points Distinctifs
- Absence de codes manquants et INL exceptionnellement faible (4 ppm) – Atout clé pour les applications où la fidélité du signal est décisive.
- Fonctionnalités telles que l’auto shutdown intégrée, optimisent la consommation sans intervention logicielle supplémentaire.
- La gestion du « live zero » élargit la plage d’entrée, tolérant des dépassements temporaires sans saturation de la chaîne de mesure.
Résumé des Spécificités
- Résolution de 24 bits, format compact SO-8
- Bruit réduit à 0,3 ppm, offset 0,5 ppm
- Filtrage efficace contre le bruit secteur
- Prise en charge des entrées sur une plage étendue grâce à la fonction « live zero »
- Simplicité d’intégration (aucun composant externe requis, faible courant d’alimentation)
