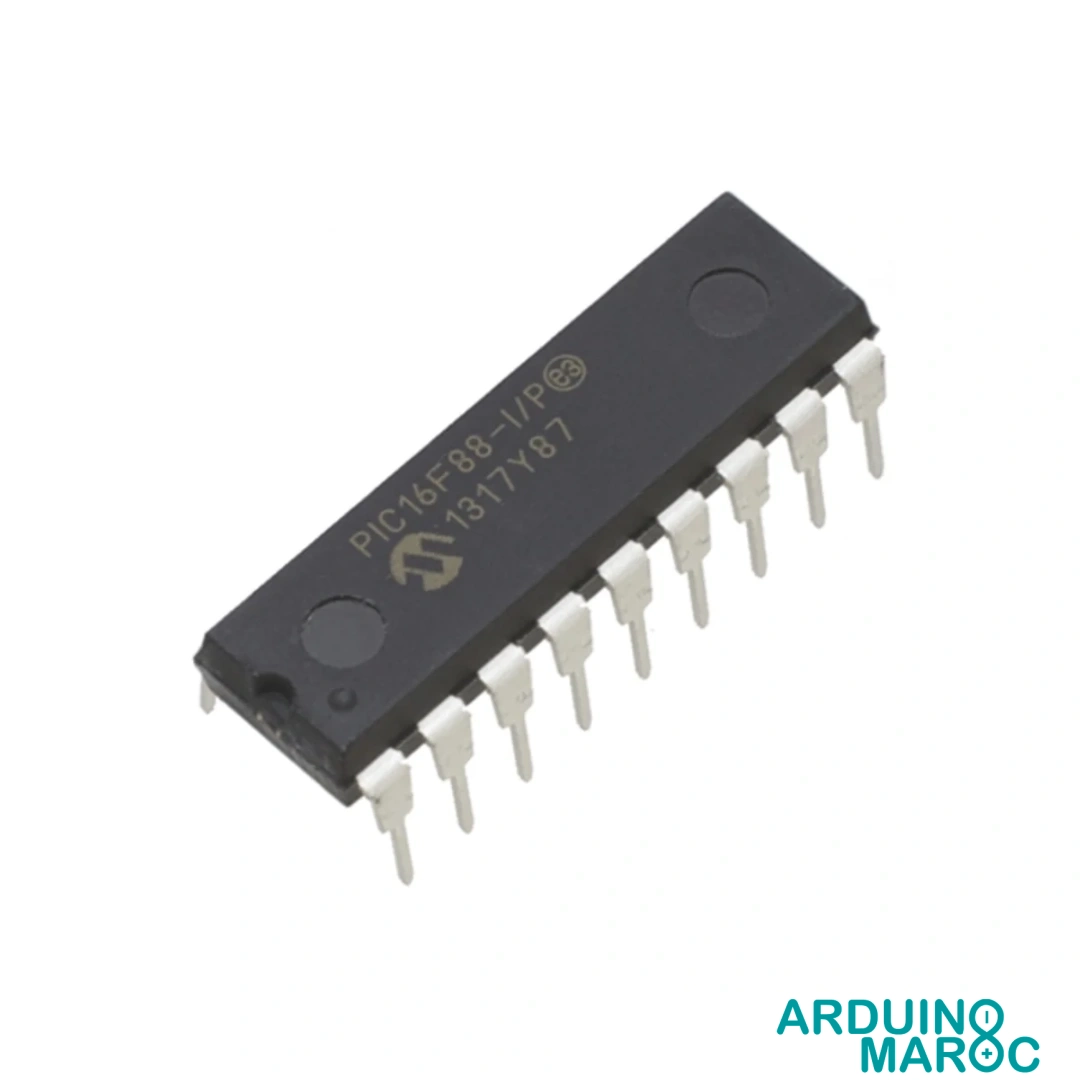

PIC16F88 Microcontrôleur 20MHz 7KB Flash 16 I/O 10bit ADC

Le PIC16F88 Microcontrôleur 20MHz 7KB intègre une architecture 8 bits optimisée avec 7KB de mémoire Flash, RAM 368 octets et EEPROM 256 octets. Il fonctionne sous une tension de 2,0V à 5,5V et permet une fréquence d’horloge jusqu’à 20MHz via cristal externe, avec gestion de l’oscillateur interne jusqu’à 8MHz. Idéal pour la gestion et le contrôle de dispositifs électroniques, il gère diverses tâches telles que le traitement des instructions, le calcul arithmétique et les opérations logiques grâce à son CPU interne.

Le PIC16F88 est équipé de 16 broches d’I/O configurables, de trois timers, d’un convertisseur analogique-numérique 10 bits à 7 canaux et d’interfaces de communication SPI, I2C, AUSART. Il dispose également d’un module PWM 10 bits avec capture et comparaison 16 bits ainsi qu’un Watchdog Timer programmable. Conçu pour piloter capteurs, moteurs ou affichages, il offre une excellente gestion des entrées/sorties numériques et analogiques dans les applications embarquées.

Promotion Arduino

Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %

Sale_coupon_15

55.00د.م.

Add to compare

Ajouter à mes favoris

20 People watching this product now!

Retrait au magasin Moussasoft

A récupérer aujourd'hui

Gratuit

La livraison de courrier

Notre coursier livrera à l'adresse indiquée

2-3 Jours

40,00 Dh

Livraison par courrier DHL

Le courrier DHL livrera à l'adresse indiquée

2-8 Jours

$12,00

Garantie

Plus de détails

Retours gratuits sous 7 jours

Plus de détails

Mode de paiement : A la livraison, Chèque, Virement

Description

PIC16F88 Microcontrôleur 20MHz 7KB

Le PIC16F88 Microcontrôleur 20MHz 7KB est un composant central très prisé dans le développement de systèmes électroniques embarqués nécessitant un pilotage précis et des fonctions de contrôle intelligentes. Grâce à son architecture optimisée et sa mémoire intégrée, il permet la réalisation de solutions embarquées efficaces, de la gestion de capteurs numériques et analogiques à l’automatisation de tâches avec un encombrement réduit.

Caractéristiques Techniques

Paramètre	Valeur
Tension de fonctionnement	2,0 V à 5,5 V
Mémoire programme (Flash)	7 168 octets
RAM	368 octets
EEPROM	256 octets
Fréquence d’horloge maximale	20 MHz (oscillateur externe)
Oscillateur interne	Jusqu’à 8 MHz sélectionnable
Convertisseur A/N	10 bits – 7 canaux
Timers intégrés	Timer0, Timer1, Timer2
Broches d’entrée/sortie (I/O)	16 configurables
Interfaces de communication	SSP (SPI/I2C™), AUSART
Module PWM/CCP	Capture/Compare 16-bit, PWM résolution 10 bits
Watchdog Timer	Programmable de 1 ms à 268 secondes

Chaque caractéristique améliore la souplesse d’intégration du PIC16F88 Microcontrôleur dans des architectures variées comme la gestion de moteurs, l’acquisition de mesures analogiques ou la communication avec des périphériques via SPI ou I2C™.

Topologie des Broches et Fonctions Associées

RA0-RA7 : Broches d’I/O pouvant être configurées pour l’acquisition analogique (AN0-AN7).
RB0-RB7 : Broches d’I/O utilisables en entrées ou sorties numériques.
MCLR : Broche de réinitialisation principale (Master Clear/Reset).
VDD : Broche d’alimentation positive.
VSS : Broche de masse.

Applications Pratiques

Systèmes d’automatisation industrielle : supervision, pilotage de relais, séquenceurs
Cartes d’acquisition de données : monitoring de capteurs analogiques et numériques
Pilotage de moteurs pas à pas ou DC via le module PWM/CCP
Modules de communication série pour réseaux locaux (sur RS232, SPI, I2C™)
Panneaux de contrôle, écrans LCD ou LED, claviers matriciels
Cartes d’évaluation et d’enseignement pour la programmation des microcontrôleurs PIC

Avantages et Points Forts

PIC16F88 propose une architecture RISC performante, réduisant la complexité de développement logiciel.
Mémoire programme en Flash réinscriptible, adaptée au prototypage et aux modifications fréquentes.
Plage de tension étendue (2,0V à 5,5V) facilitant l’intégration dans plusieurs environnements d’alimentation.
Disponibilité des trois modes de timers pour gestion de temporisation, mesures précises et génération de signaux d’horloge.
Convertisseur analogique-numérique 7 canaux, utile pour l’acquisition multipoints de variables physiques.

Compatibilité et Intégration

Le PIC16F88 Microcontrôleur 20MHz 7KB peut être programmé via des outils standards de développement PIC tels que MPLAB IDE, PICkit, ICD, ou autres systèmes de programmation compatibles Microchip. Il fonctionne avec des modules externes tels que des afficheurs LCD, drivers moteurs, modules de communication RF/UART/SPI/I2C™ et de vastes bibliothèques logicielles disponibles pour la gamme PIC16.

Facilité d’Utilisation

Le brochage clair et la documentation détaillée simplifient la programmation et l’intégration physique du PIC16F88 dans des circuits imprimés. Les outils de développement associés permettent une prise en main rapide, que ce soit pour le prototypage sur breadboard ou l’implantation sur carte finale. L’oscillateur interne configuré jusqu’à 8 MHz élimine le besoin de composant externe pour de nombreux projets, réduisant le coût et la complexité.
