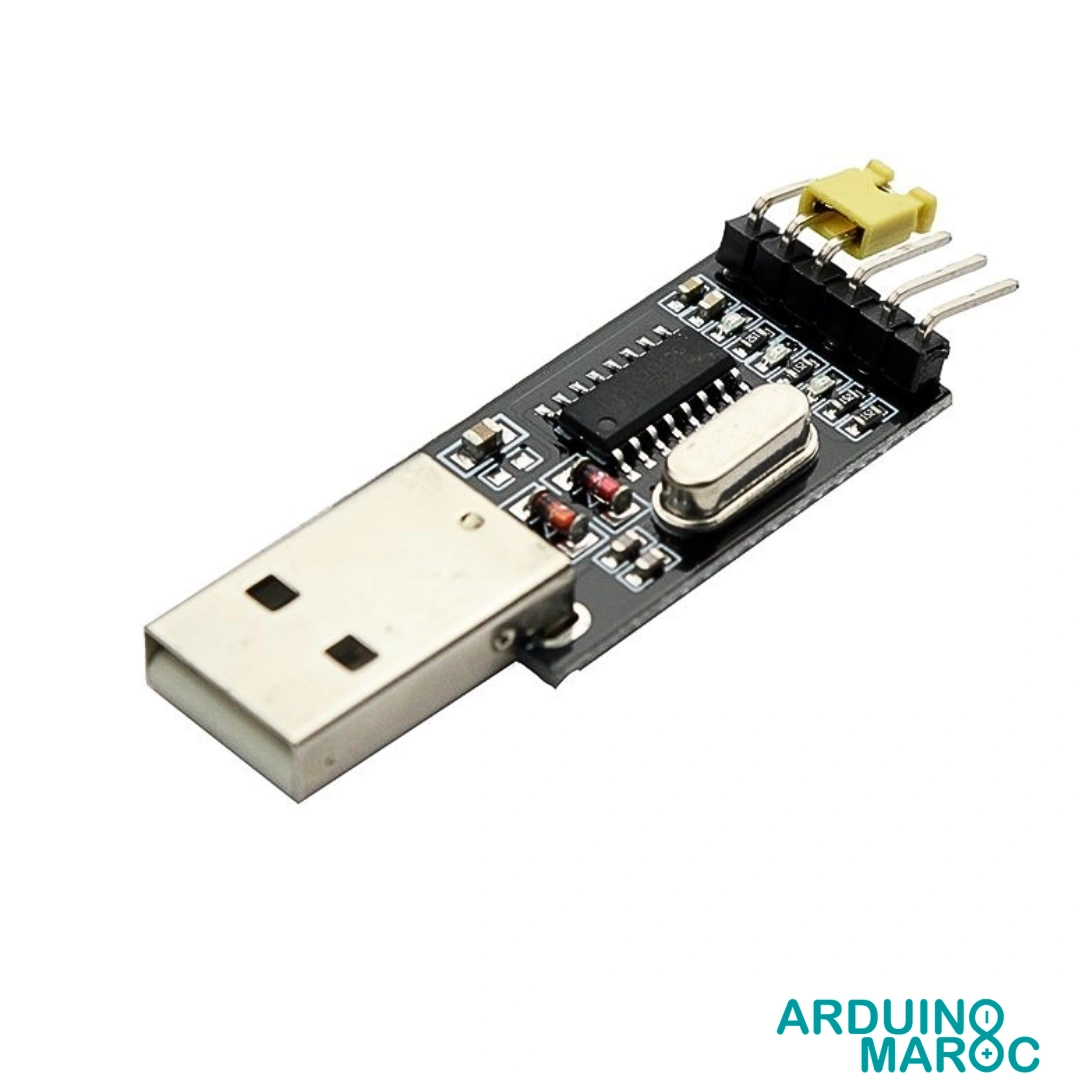

USB RS232 TTL CH340G convertisseur
Le convertisseur USB RS232 TTL CH340G établit un pont fiable entre un PC et des microcontrôleurs, simplifiant la communication série grâce à sa puce CH340G. Ce module intègre un interrupteur permettant de sélectionner une tension de sortie de 3,3 V ou 5 V sur la broche VC, et gère les signaux TX/RX à des niveaux TTL. Pratique pour les projets de diagnostic ou de programmation, il offre la compatibilité avec RS232, RS485 et RS422, ainsi qu’une prise en charge USB1.1/2.0/3.0 sur de nombreux systèmes Windows courants.
Ce convertisseur USB TTL CH340G se distingue par ses fonctions essentielles : double circuit de protection, émission et réception de données stables via les broches TXD et RXD, facilité de connexion à Arduino et autres MCU. Compact (55mm x 16mm), il s’adapte parfaitement aux besoins de tests électroniques, développement de microcontrôleurs et communication PC vers modules TTL/CMOS.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
40.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Convertisseur USB RS232 TTL CH340G
Le convertisseur USB RS232 TTL CH340G assure l’interface transparente entre les ordinateurs modernes et les circuits logiques TTL ou CMOS. Ce module fonctionne comme une passerelle de communication fiable pour transférer efficacement des données entre le port USB d’un PC et une carte microcontrôleur, rendant possible le diagnostic, le développement et la programmation rapide de systèmes embarqués. Grâce à la présence d’un interrupteur intégré permettant la sélection de la tension d’alimentation (3,3 V ou 5 V), il s’adapte facilement aux exigences des différentes plateformes électroniques.
Caractéristiques Techniques
| Paramètre | Valeur | Utilité |
|---|---|---|
| Modèle | CH340G | Puce dédiée au pont USB/série |
| Tensions de sortie | 3,3 V ou 5 V (sélectionnable) | Adaptation à divers microcontrôleurs |
| Dimensions | 55mm × 16mm | Format compact pour intégration aisée |
| Broches de données | TX (émission), RX (réception) | Connexion directe UART TTL |
| Interfaces supportées | RS232, RS485, RS422 | Communication multiprotocoles |
| Standard USB | USB1.1, USB2.0, USB3.0 | Compatibilité large avec les ports USB |
| Protection | Double circuit intégré | Sécurité contre les surintensités |
| Systèmes supportés | Windows 98/ME/2000/XP/VISTA/Server 2008/Win7/Win8 (32/64 bits) | Utilisation sur anciens et nouveaux systèmes |
Applications Pratiques
- Programmation de microcontrôleurs pour le prototypage électronique avec des cartes de développement
- Diagnostic et débogage de modules communicant en UART pour les systèmes embarqués
- Connexion de périphériques industriels à logique TTL via port USB pour la surveillance ou l’automatisation
- Communication entre PC et modules Arduino pour chargement de programmes ou échange de données
- Tests de transmission série pour projets domotique, robotique et objets connectés
Avantages et Points Forts
- Possibilité de choisir entre 3,3 V ou 5 V pour la compatibilité avec différentes plateformes sans outils supplémentaires.
- Dimensions réduites pour une intégration directe sur breadboard ou boîtiers restreints.
- Puce CH340G reconnue pour sa stabilité des signaux et sa prise en charge de débits élevés.
- Protection électronique double pour réduire les risques lors d’erreurs de câblage ou de manipulations répétées.
- Facilité d’implémentation grâce à la sortie directe en TTL.
Compatibilité et Facilité d’Utilisation
Ce convertisseur USB RS232 TTL CH340G se connecte aisément avec des modules Arduino, les cartes à base d’ARM, ESP8266 et d’autres microcontrôleurs travaillant à 3,3 V ou 5 V. Son installation est simplifiée par la détection automatique sur la plupart des versions de Windows. Il ne nécessite aucune configuration complexe : il suffit d’insérer le module dans un port USB et de raccorder les broches TX/RX aux circuits concernés pour assurer un échange de données stable et rapide.
Résumé des Points Clés
- Module compact et pratique pour interface série USB/TLL
- Switch de sélection de tension intégré
- Puce performante CH340G pour communications UART
- Idéal pour la programmation, le test ou la surveillance de microcontrôleurs
