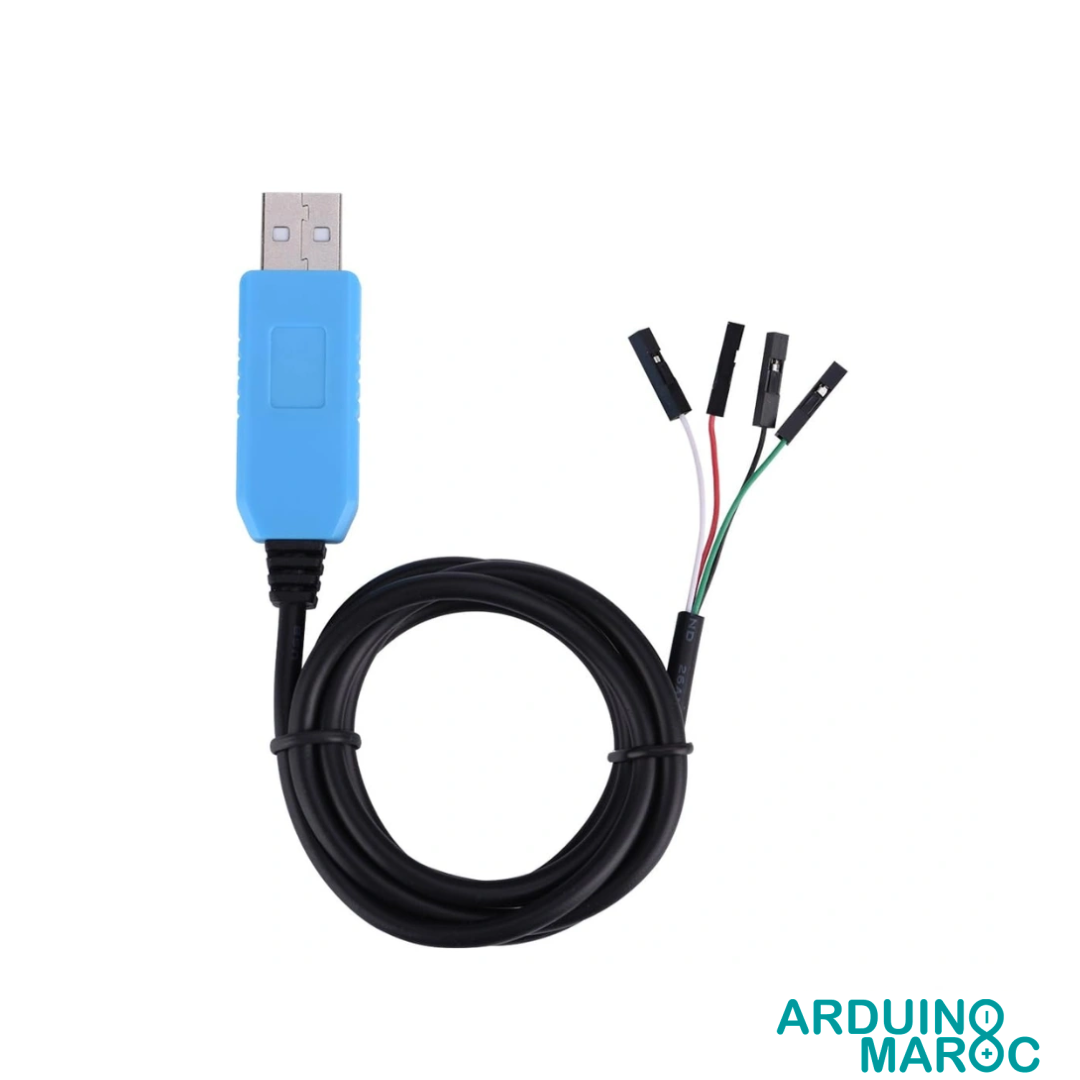

Convertisseur USB vers RS232 PL2303TA

Convertisseur USB – Port série:

Convertisseur USB vers RS232 PL2303TA avec le chipset PL2303TA est une interface de communication série conçue autour du chipset Prolific PL2303TA. Ce composant donne une émulation stable et fiable d’un port COM virtuel sur les systèmes d’exploitation modernes via une connexion USB 1.1 ou 2.0.

le rendant compatible avec une multitude d’équipements, y compris les populaires cartes Arduino. Il se connecte simplement via un port USB 1.1 ou 2.0.

Les indicateurs lumineux (LEDs) pour la transmission (TX) et la réception (RX) fournissent un diagnostic visuel immédiat de l’activité des données, ce qui est essentiel pour le débogage de la communication. Le câble intègre également une protection contre les décharges électrostatiques (ESD) jusqu’à 15kV, protégeant à la fois le convertisseur et l’équipement connecté contre les dommages potentiels.

Caractéristiques Techniques du Convertisseur USB vers RS232 PL2303TA:

Guide d’installation et de configuration:

1. Installation des pilotes : Avant de connecter le câble, il est recommandé de télécharger et d’installer les pilotes les plus récents pour le chipset PL2303TA. Vous pouvez les trouver directement sur le site du fabricant Prolific. (Cette étape assure une compatibilité maximale, notamment avec Windows 11 et les versions récentes de macOS).
2. Connexion physique : Branchez le connecteur USB du convertisseur à un port libre de votre ordinateur. Le système d’exploitation devrait détecter le nouveau matériel et l’associer au pilote installé.
3. Identification du port COM : Une fois installé, un port COM virtuel est assigné au convertisseur. Pour l’identifier :
   • Sous Windows : Ouvrez le « Gestionnaire de périphériques », puis développez la section « Ports (COM et LPT) ». Le convertisseur apparaîtra sous un nom comme « Prolific USB-to-Serial Comm Port (COMx) », où x est le numéro du port à utiliser dans votre logiciel (ex: PuTTY, Tera Term, Arduino IDE).
   • Sous macOS/Linux : Le périphérique apparaîtra généralement dans /dev/ sous un nom tel que tty.usbserial ou ttyUSB0.
4. Connexion à l’appareil cible : Raccordez les fils du convertisseur à l’interface série de votre équipement en respectant le brochage :
   • TX (Transmission) : Doit être connecté au pin RX (Réception) de l’appareil cible.
   • RX (Réception) : Doit être connecté au pin TX (Transmission) de l’appareil cible.
   • GND (Masse) : Doit être connecté au pin GND de l’appareil cible pour établir une référence de tension commune.

Vidéo déscriptive :
