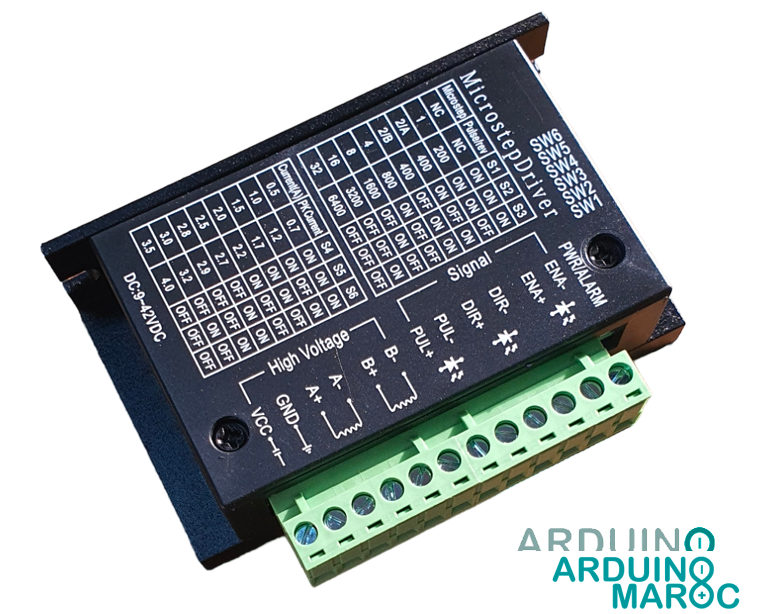

TB6600 Driver moteur pas à pas 4A
TB6600 Driver moteur pas à pas 4 A professionnel et facile à utiliser qui peut contrôler un moteur pas à pas biphasé. Il est compatible avec Arduino et d’autres microcontrôleurs capables de fournir un signal d’impulsion numérique de 5 V.
Le pilote de moteur pas à pas a une large plage d’entrée d’alimentation de 9 à 42 V CC, et est capable de fournir un courant de pointe de 4 A, ce qui est suffisant pour la plupart des moteurs pas à pas.
Réglages de courant de sortie pour les broches DIP SW4 à SW6 du TB6600
| Courant de sortie | SW4 | SW5 | SW6 |
|---|---|---|---|
| 0,5A | ON | ON | ON |
| 1,0A | OFF | ON | ON |
| 1,5A | ON | OFF | ON |
| 2,0A | OFF | OFF | ON |
| 2,5A | ON | ON | OFF |
| 2,8A | OFF | ON | OFF |
| 3,0A | ON | OFF | OFF |
| 3,5A | OFF | OFF | OFF |
Les résolutions de micro-pas correspondantes pour chaque réglage des broches DIP SW1 à SW3
Les réglages des broches DIP SW1 à SW3 permettent de sélectionner la résolution de micro-pas souhaitée, avec les correspondances suivantes :
- SW1 = ON, SW2 = ON, SW3 = ON : résolution de 1 micro-pas
- SW1 = OFF, SW2 = ON, SW3 = ON : résolution de 2 micro-pas
- SW1 = ON, SW2 = OFF, SW3 = ON : résolution de 4 micro-pas
- SW1 = OFF, SW2 = OFF, SW3 = ON : résolution de 8 micro-pas
- SW1 = ON, SW2 = ON, SW3 = OFF : résolution de 16 micro-pas
- SW1 = OFF, SW2 = ON, SW3 = OFF : résolution de 32 micro-pas
- SW1 = ON, SW2 = OFF, SW3 = OFF : résolution de 64 micro-pas
- SW1 = OFF, SW2 = OFF, SW3 = OFF : résolution de 128 micro-pas
Les applications du TB6600 Driver moteur pas à pas 4A
- Machines CNC
- Imprimantes 3D
- Machines de gravure laser
- Robotique
- Contrôle de la caméra
- Systèmes de contrôle de positionnement
- Machines à commande numérique
Spécifiques techniques
- Tension d’alimentation : 9-42 V CC
- Courant d’entrée : 0-5 A
- Courant de sortie : 0,5-4,0 A (pic 4 A)
- Puissance maximale de sortie : 160 W
- Micro pas : 1, 2/A, 2/B, 4, 8, 16, 32
- Fréquence de découpage : 20 kHz
- Modes d’excitation sélectionnables : 1/1, 1/2, 1/4, 1/8, 1/16, 1/32 pas
- Protection contre la surchauffe : fonction semi-flux pour réduire le courant de moitié lorsque le signal est inactif pendant 200 ms
- Protection contre les courts-circuits : surtension, sous-tension, surintensité, phase
- Signal d’entrée électrique compatible TTL
- Courant stationnaire réduit automatiquement de moitié
- Connecteurs d’entrée/sortie : EN-, EN+, DIR-, DIR+, PUL-, PUL+, A+, A-, B+, B-, GND, VCC
- Dimensions : 96 mm x 56 mm x 33 mm
- Poids : 200 g
- Température de fonctionnement : -10°C à +45°C
- Température de stockage : -40°C à +70°C
