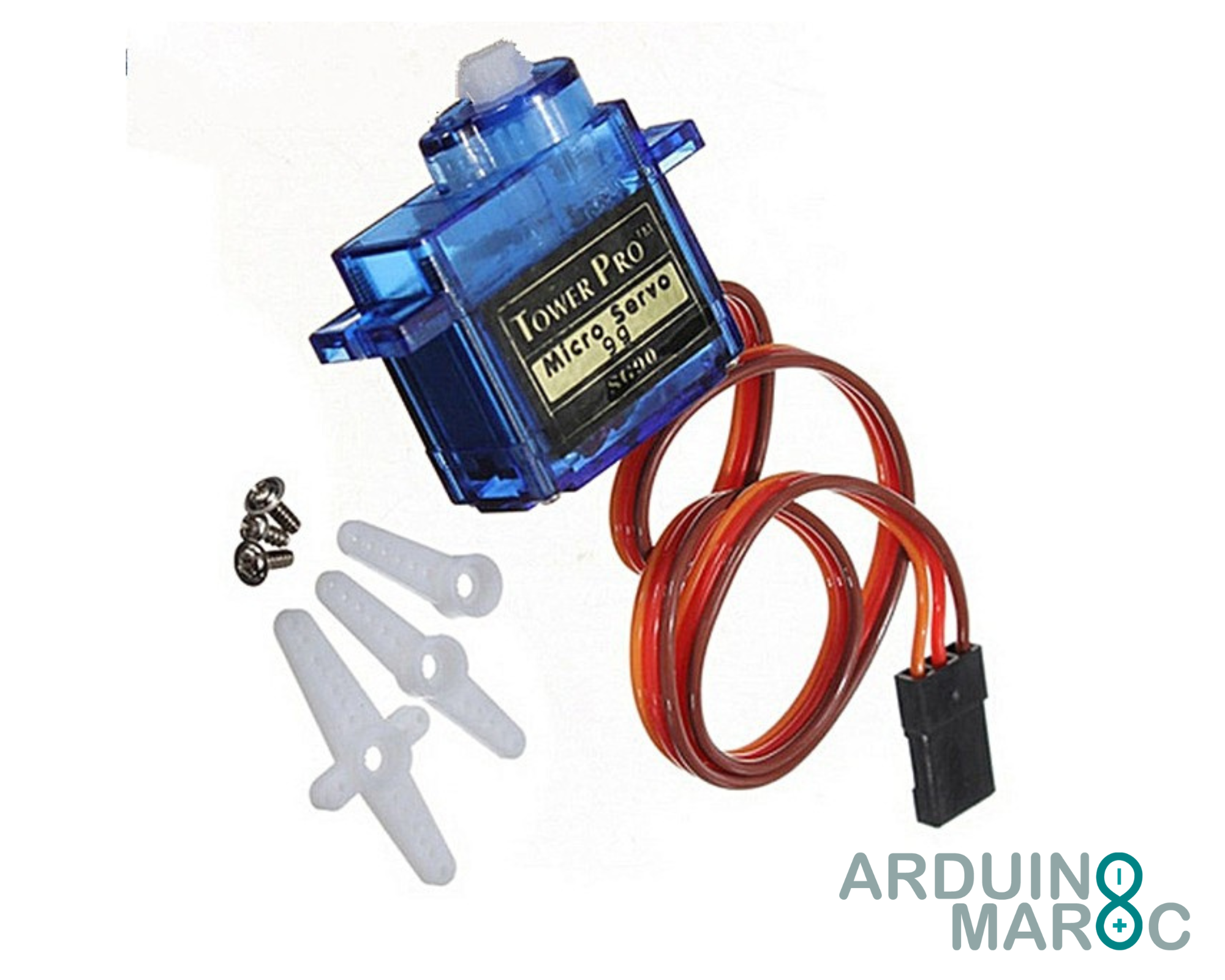

Servomoteur Mini TowerPro SG90 9G

Servomoteur Mini TowerPro SG90 9G est un choix populaire pour les projets électroniques qui nécessitent un contrôle de mouvement précis et fiable. Sa petite taille, sa précision et sa sécurité en font un composant idéal pour les projets de robotique, de drones, de véhicules radiocommandés et d’autres projets similaires.

Avec des dimensions de 22 x 11,5 x 27 mm et un poids de seulement 9g, il est facilement transportable et peut être installé dans des espaces restreints.

Ce petit moteur est idéal pour les projets de modélisme, les robots, les drones, les systèmes de surveillance et les systèmes de contrôle.

Ce servomoteur est très rapide avec une vitesse de 0,12 sec/60° sous 4,8V et un couple de 1,2Kg/cm sous 4,8V. Il peut fonctionner avec une tension comprise entre 4,8V et 6V, ce qui est très pratique pour les applications à piles ou batteries.

Le type de prise Graupner UNI est compatible avec la plupart des contrôleurs de vol et des cartes de développement tels que Arduino (Arduino Uno, Arduino Mega, etc.) et Raspberry Pi.

Avec un couple de 2,5kg/cm et une vitesse de fonctionnement de 0,1s/60, ce servomoteur est capable de faire tourner des mécanismes avec précision et rapidité. Le type d’engrenage en plastique garantit un fonctionnement silencieux et fiable.

La rotation de 0°-180° permet à ce servomoteur d’être utilisé dans une grande variété d’applications telles que les robots qui nécessitent une articulation précise ou les systèmes de contrôle de caméra.

Les avantages du Servomoteur Mini TowerPro SG90 9G

1. Petite taille : le SG90 est un servomoteur compact qui convient aux projets où l’espace est limité.
2. Mouvement précis : Il fournit un mouvement précis à un angle donné, ce qui permet un contrôle fin du mouvement.
3. Couple de sortie élevé : avec un couple de 1,5 kg/cm, le SG90 peut facilement déplacer des objets de petite taille.
4. Résolution élevée : Il a une résolution de 10 bits, ce qui permet un contrôle précis du mouvement.
5. Protection contre les surcharges : Il est doté d’une protection contre les surcharges, ce qui garantit sa sécurité et sa fiabilité.
6. Circuit de régulation de tension intégré : Il dispose d’un circuit de régulation de tension intégré, ce qui garantit une tension de sortie stable.
7. Facilité d’utilisation : Il est facile à intégrer dans des projets électroniques et à utiliser avec des microcontrôleurs.
8. Large plage de rotation : Ce servomoteur peut tourner sur 180 degrés, ce qui lui permet de fournir un mouvement complet.
9. Faible coût : Il est accessible pour de nombreux projets électroniques.

Caractéristiques techniques :

• Type : TowerPro SG90
• Dimensions : 22 x 11,5 x 27 mm
• Poids : 9g
• Vitesse : 0.12 sec/60° sous 4.8V
• Couple : 1.2Kg/cm sous 4.8V
• Tension : 4.8V – 6V
• Tension de fonctionnement : +5V typique
• Type de prise : Graupner UNI
• Longueur : 23,1 mm (0,91 in)
• Largeur : 0.48 in (12.2 mm)
• Hauteur : 1.14 in (29.0 mm)
• Plage de rotation : 180°
• Cycle d’impulsion : environ 20 ms
• Largeur d’impulsion : 500-2400 µs
• Couple : 2.5kg/cm
• Vitesse de fonctionnement : 0,1s/60°
• Rotation : 0°-180

Lien outilles

Datasheet du Servomoteur Mini TowerPro SG90 9G

https://components101.com/sites/default/files/component_datasheet/SG90%20Servo%20Motor%20Datasheet.pdf

Pour savoir plus concernant l’utilisation du SG90 avec Arduino

https://www.moussasoft.com/sg90-servo-moteur-arduino
