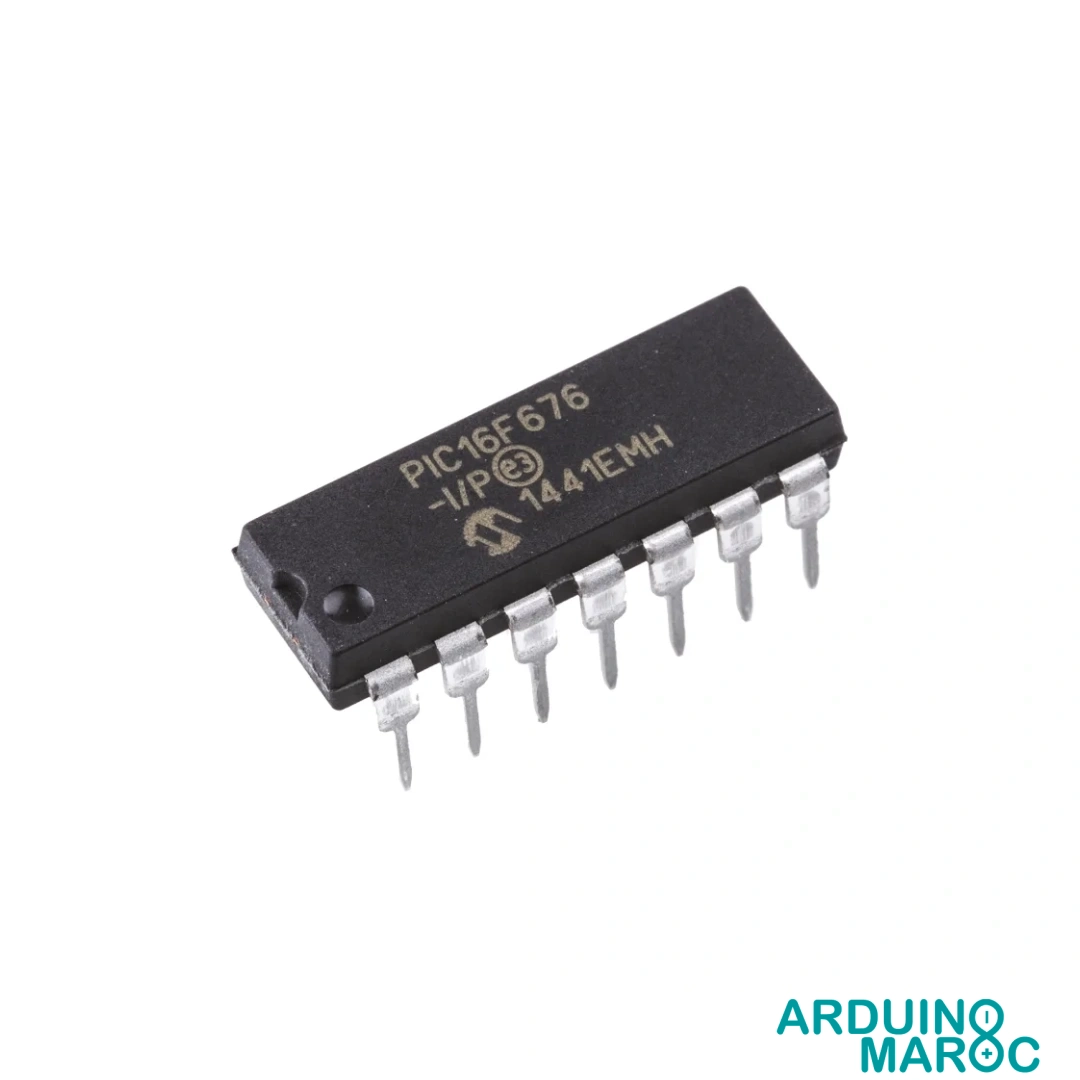

PIC16F676 microcontrôleur 8 bits 20MHz 2Ko Flash 14 broches
PIC16F676 Microcontrôleur 20Mhz 1.75KB est un microcontrôleur CMOS 8 bits intégrant une architecture RISC efficace, conçu pour des applications embarquées nécessitant un traitement rapide sur seulement 14 broches. Avec une cadence jusqu’à 20 MHz (oscillateur externe) et une mémoire Flash de 2 Ko, il dispose de fonctionnalités intégrées comme 8 canaux ADC 10 bits, 2 timers (8 et 16 bits), l’EEPROM 128 octets et la programmation série ICSP.
Ce microcontrôleur s’adapte aisément entre 2 et 5,5V, supporte une température de fonctionnement de -40°C à +125°C, et offre jusqu’à 12 broches d’E/S programmables pour la gestion de capteurs, l’automatisation et le traitement de signaux analogiques. Compact, énergétique et performant, le PIC16F676 cible les projets nécessitant précision, rapidité et simplicité de développement dans un format réduit.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
28.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
PIC16F676 Microcontrôleur 8 bits 20MHz 1.75KB
Le PIC16F676 microcontrôleur 8 bits représente une solution efficace pour l’implémentation d’applications embarquées, combinant compacité, puissance de traitement et gestion facilitée des ressources matérielles. Grâce à son architecture RISC et à ses multiples fonctions intégrées, il constitue une option judicieuse pour la réalisation de contrôles numériques, d’interfaces analogiques et d’automatismes embarqués nécessitant une faible consommation et une intégration optimale.
Caractéristiques Techniques
| Paramètre | Valeur |
|---|---|
| Architecture | RISC 8 bits CMOS |
| Broches | 14 pins (dont 12 broches E/S programmables) |
| Vitesse d’horloge | Jusqu’à 20 MHz en externe, 4 MHz interne (précision ±1%) |
| Mémoire Flash (Programme) | 2 Ko (100 000 cycles écriture/effacement) |
| SRAM (Données) | 64 octets |
| EEPROM | 128 octets non-volatile |
| Convertisseur ADC | 8 canaux, 10 bits |
| Comparateur analogique | 1 intégré |
| Timers | Timer0 (8 bits), Timer1 (16 bits) |
| Programmation | Série (ICSP) |
| Gestion d’alimentation | Watchdog Timer, mode veille |
| Tension de fonctionnement | 2,0 V à 5,5 V |
| Courant max par broche | 25 mA |
| Température de fonctionnement | -40°C à +125°C |
Chaque fonctionnalité du PIC16F676 microcontrôleur contribue à la réalisation de circuits embarqués compacts, intégrant des tâches telles que la conversion analogique-numérique, l’acquisition de signaux, le stockage de paramètres en EEPROM et la gestion d’entrées/sorties numériques temporisées. L’intégration d’un oscillateur interne permet de s’affranchir de composants externes en fonction des besoins spécifiques des projets.
Configuration des Broches
- VDD : Broche 1, alimentation positive
- RA5/T1CKI/OSC1/CLKIN : Broche 2, entrée/sortie générale, horloge Timer1 ou externe
- RA4/T1G/OSC2/AN3/CLKOUT : Broche 3, entrée/sortie, analogique, sortie horloge
- RA3/MCLR/VPP : Broche 4, reset, entrée programmation
- RC5 à RC0/AN7-AN4 : Broches 5 à 10, E/S générales, entrées analogiques
- RA2/AN2/COUT/T0CKI/INT : Broche 11, E/S, analogique, interruption, timer
- RA1/AN1/CIN-/VREF/ICSPCLK : Broche 12, E/S, analogique, référence tension, ICSP
- RA0/AN0/CIN+/ICSPDAT : Broche 13, E/S générale, analogique, ICSP
- VSS : Broche 14, masse
Applications Pratiques
- Gestion de capteurs analogiques dans les systèmes embarqués
- Automatisation industrielle ou domestique (commande de relais, d’éclairages ou de moteurs DC)
- Thermostats numériques et régulateurs de température
- Systèmes d’acquisition de données de mesure grâce aux 8 canaux ADC
- Développement de modules compacts d’apprentissage et simulation
- Contrôle d’alimentation intelligente avec gestion du mode veille et surveillance Watchdog
Atouts Techniques
- Rapidité d’exécution grâce à l’architecture RISC et au cycle d’instruction unique
- Intégration de multiples interfaces analogiques pour la connectivité directe à des capteurs ou actuateurs
- Programmation In-Circuit Serial Programming (ICSP) facilitant la mise à jour firmware sans extraction du circuit
- Stockage Eeprom dédié pour la persistance des configurations utilisateurs
- Large plage de température pour des environnements variés
- Consommation optimisée, essentielle pour les montages sur batterie
