NE555 Générateur d’Impulsions Fréquence Cycle Module

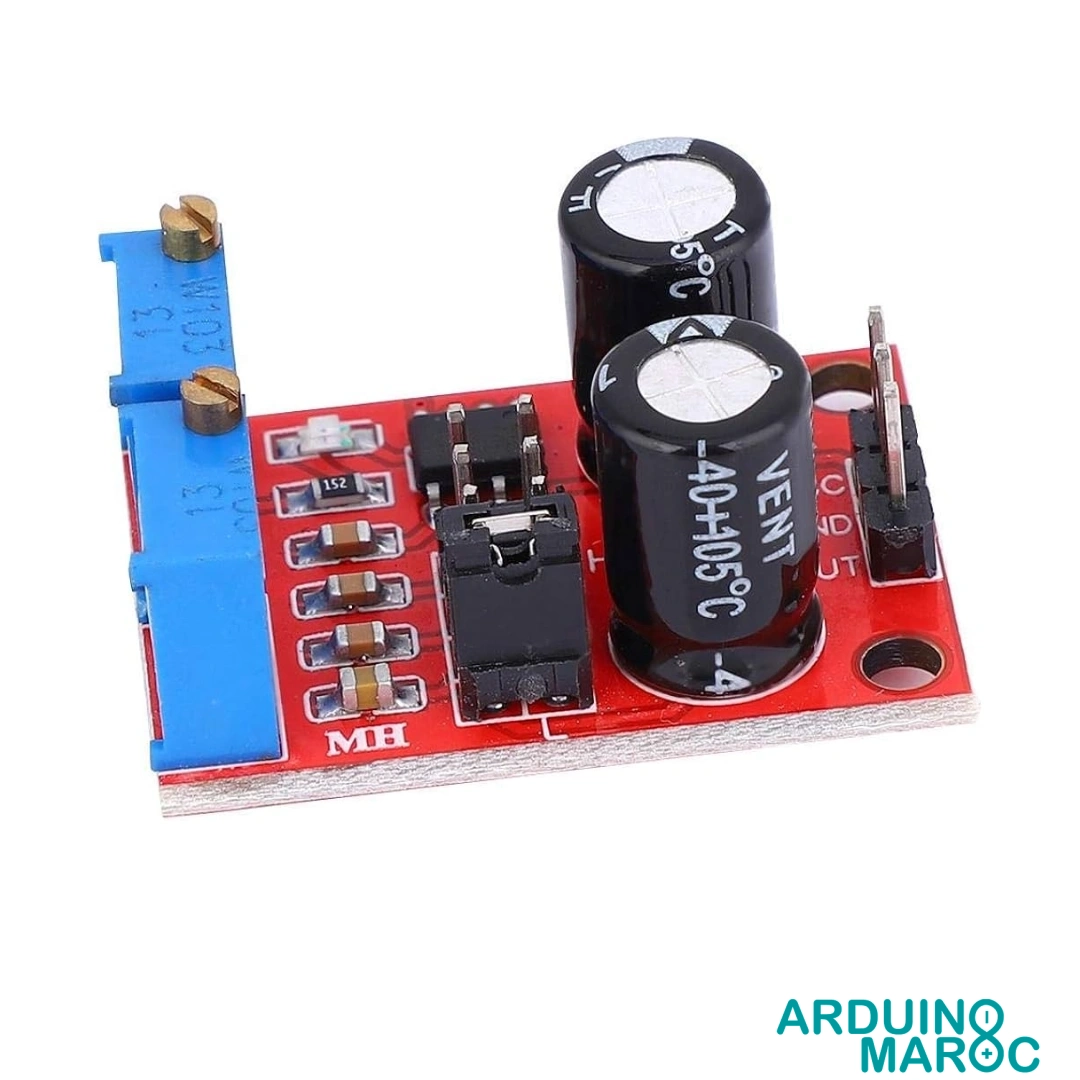

Module Générateur d’Impulsions Fréquence / Cycle NE555

Le module générateur d’impulsions NE555 s’impose comme une solution idéale pour générer des signaux d’horloge rectangulaires précis dans les systèmes électrotechniques ou informatiques. Intégrant le célèbre circuit NE555, il offre à la fois une flexibilité de réglage et une grande simplicité d’intégration. Ce composant s’adresse aux utilisateurs exigeant un contrôle précis de la fréquence et du rapport cyclique des impulsions, notamment lors du pilotage de moteurs, la gestion de cycles temporisés ou pour la simulation de signaux électroniques.

Caractéristiques Techniques

• Fréquence ajustable avec une facilité remarquable grâce aux potentiomètres dédiés, pour s’adapter précisément aux besoins du montage.
• La compacticité du module (30 x 20 mm) facilite son insertion même dans des circuits électroniques à espace réduit.
• Plages de fréquence et de duty cycle couvrant de nombreux scénarios d’application sans nécessiter de changements matériels.

Réglages et Configurations Personnalisables

Deux potentiomètres intégrés confèrent à ce générateur NE555 une manipulation aisée :

• Le premier permet de calibrer précisément la fréquence du signal généré.
• Le second module le rapport cyclique (Duty Cycle) pour s’adapter à chaque situation spécifique : de la commande fine d’un moteur pas à pas à la gestion de cycles de temporisation courts ou longs.

L’utilisateur dispose également de jumpers pour sélectionner des sous-plages de fréquences, autorisant ainsi une adaptation rapide à différents cas d’utilisation.

Applications Pratiques

• Commande de moteurs pas à pas ou autres dispositifs nécessitant des signaux d’horloge modulés.
• Circuits de temporisation pour séquençage de tâches automatiques.
• Génération de signaux pour le test ou la simulation de circuits électroniques.
• Système de modulation en largeur d’impulsion (PWM) pour la gestion de l’intensité lumineuse ou la vitesse de moteurs DC.
• Création de tonalités fréquentielles pour des alarmes ou avertisseurs sonores.

Principaux Avantages

• Large plage de fréquence et de duty cycle permettant d’optimiser la réponse selon le contexte d’usage.
• Simplicité de réglage et accessibilité immédiate aux points de contrôle pour ajuster les paramètres.
• Format compact qui évite l’encombrement sur la platine expérimentale ou dans le système final.
• Compatibilité directe avec de nombreux microcontrôleurs ainsi qu’avec des systèmes d’alimentation 5V ou 12V.

Facilité d’Utilisation

Son branchement s’effectue directement à une alimentation stabilisée en 5V ou 12V selon le contexte. Les réglages se font intuitivement par potentiomètres, les sorties sont aisément connectables à tout circuit nécessitant un signal pulsé, qu’il s’agisse d’un automate, d’un système embarqué, ou d’un banc de test.

Démonstration Vidéo du Module Générateur NE555

Pour une meilleure compréhension de son fonctionnement et de son potentiel, une vidéo de démonstration est consultable pour observer le réglage en temps réel de la fréquence et du rapport cyclique.
