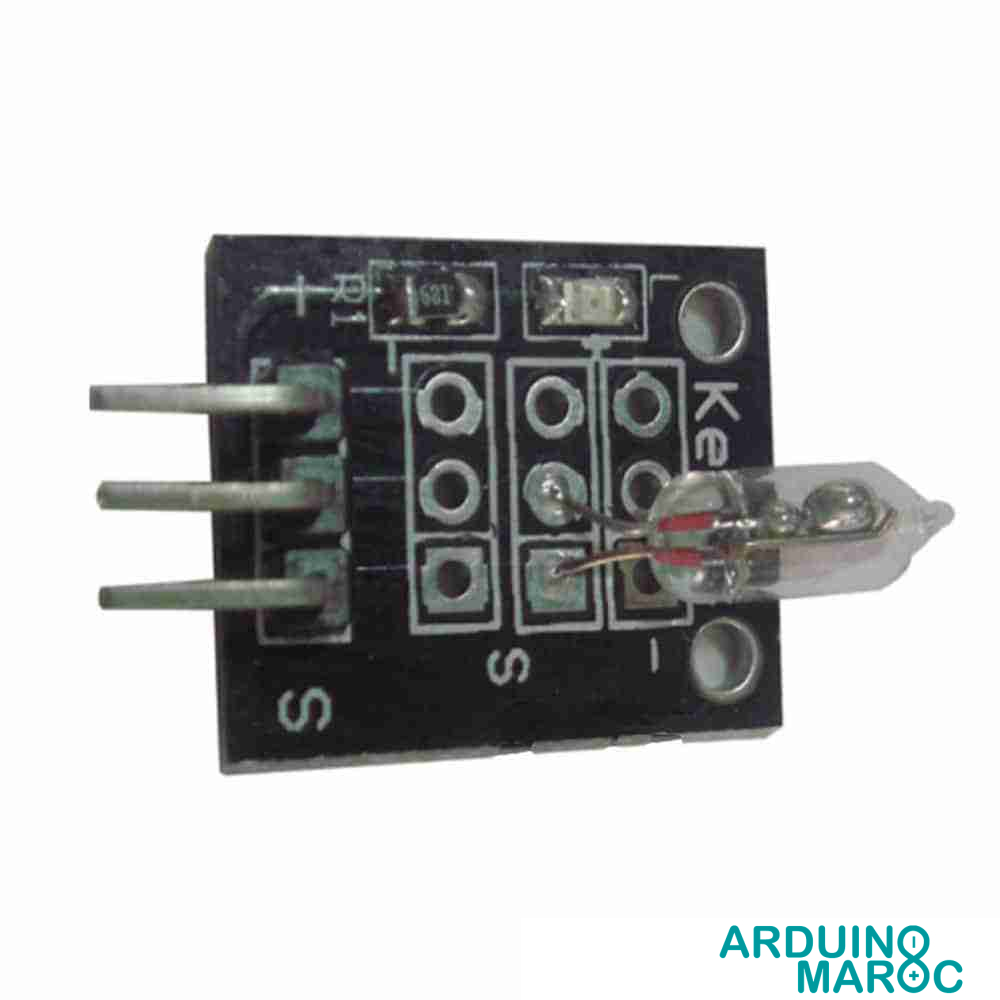

Mercury Module KY-017 Détection Inclinaison Digital

Le Mercury open optical module KY-017 intègre un interrupteur au mercure associé à une résistance de 680 Ohms, limitant efficacement le courant et protègent le module contre tout risque de surchauffe. Doté d’une LED témoin, ce composant signale l’état de connexion du mercure entre les deux contacts internes, facilitant ainsi la détection d’inclinaison ou de présence de vibration.

Avec trois broches distinctes (alimentation 3.3-5V, masse et signal), le module offre une intégration directe sur cartes de développement. Lorsqu’un liquide de mercure relie les deux contacts, le signal de sortie devient faible et la LED s’allume, offrant un retour visuel instantané. Ce détecteur à mercure KY-017 convient parfaitement pour des projets de détection d’angle, de mouvements ou de vibrations dans des systèmes électroniques basés sur Arduino ou microcontrôleurs.

Promotion Arduino

Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %

Sale_coupon_15

15.00د.م.

Add to compare

Ajouter à mes favoris

11 People watching this product now!

Retrait au magasin Moussasoft

A récupérer aujourd'hui

Gratuit

La livraison de courrier

Notre coursier livrera à l'adresse indiquée

2-3 Jours

40,00 Dh

Livraison par courrier DHL

Le courrier DHL livrera à l'adresse indiquée

2-8 Jours

$12,00

Garantie

Plus de détails

Retours gratuits sous 7 jours

Plus de détails

Mode de paiement : A la livraison, Chèque, Virement

Description

Module optique à mercure Mercury open optical module KY-017

Le Mercury open optical module KY-017 représente une solution compacte et précise pour la détection d’inclinaison et le contrôle de positionnement dans divers systèmes électroniques. Exploitant un interrupteur au mercure intégré, ce module propose une approche fiable pour détecter les changements d’orientation, souvent recherchée dans les projets de prototypage, d’automatisation et de sécurité.

Caractéristiques Techniques du Mercury open optical module

Caractéristique	Détail
Type de capteur	Interrupteur au mercure
Résistance intégrée	680 Ohms (pour la limitation du courant)
Tension d’alimentation	3,3 à 5V
Sortie signal	Numérique
Broches de connexion	+ : Alimentation (centre) – : Masse (droite) S : Signal (gauche)
Indicateur LED	S’allume lorsque le circuit est fermé
Dimensions	19 × 15 mm (approximatif)

Principe de Fonctionnement

Le Mercury open optical module est basé sur deux contacts métalliques immergés dans un petit cylindre de mercure. Lorsque le module subit une inclinaison ou une vibration, le mercure relie les deux contacts, entraînant une variation du signal transmis. Un signal haut indique l’absence de contact, tandis qu’un signal bas (LED allumée) apparaît lorsque le mercure relie les deux broches.

Etat normal (broches non reliées) : signal élevé, LED éteinte
Inclinaison/déclenchement (broches reliées via mercure) : signal bas, LED allumée

Applications Pratiques

Détection d’inclinaison sur plateformes robotiques pour corriger l’assiette ou stopper un automate en cas de basculement.
Surveillance de mouvements dans des alarmes, systèmes de détection de chute ou dispositifs anti-effraction.
Automatisations pour le basculement de volets, portes ou mécanismes sensibles à l’orientation.
Prototypage rapide avec cartes Arduino et microcontrôleurs afin d’implémenter des réactions à une position physique précise.

Avantages et Points Forts

Structure optimisée pour une installation rapide sur breadboard ou carte à puces grâce à ses trois broches standardisées.
Signal de sortie numérique permettant une intégration simple sur la majorité des microcontrôleurs.
LED intégrée facilitant le diagnostic et la compréhension du fonctionnement en temps réel.
Résistance embarquée pour la protection du circuit contre les surintensités éventuelles.
Fiabilité de la détection grâce au principe de contact à mercure, insensible aux parasites électriques externes.

Compatibilité Technique

Le Mercury open optical module KY-017 s’utilise aisément avec des plateformes de prototypage telles que Arduino, Raspberry Pi, ESP32, STM32 et d’autres microcontrôleurs acceptant des signaux numériques entre 3,3V et 5V. Ce module s’interface directement avec des breadboards ou des platines de test et est reconnu pour sa simplicité dans la mise en œuvre lors des expériences ou des projets éducatifs.
