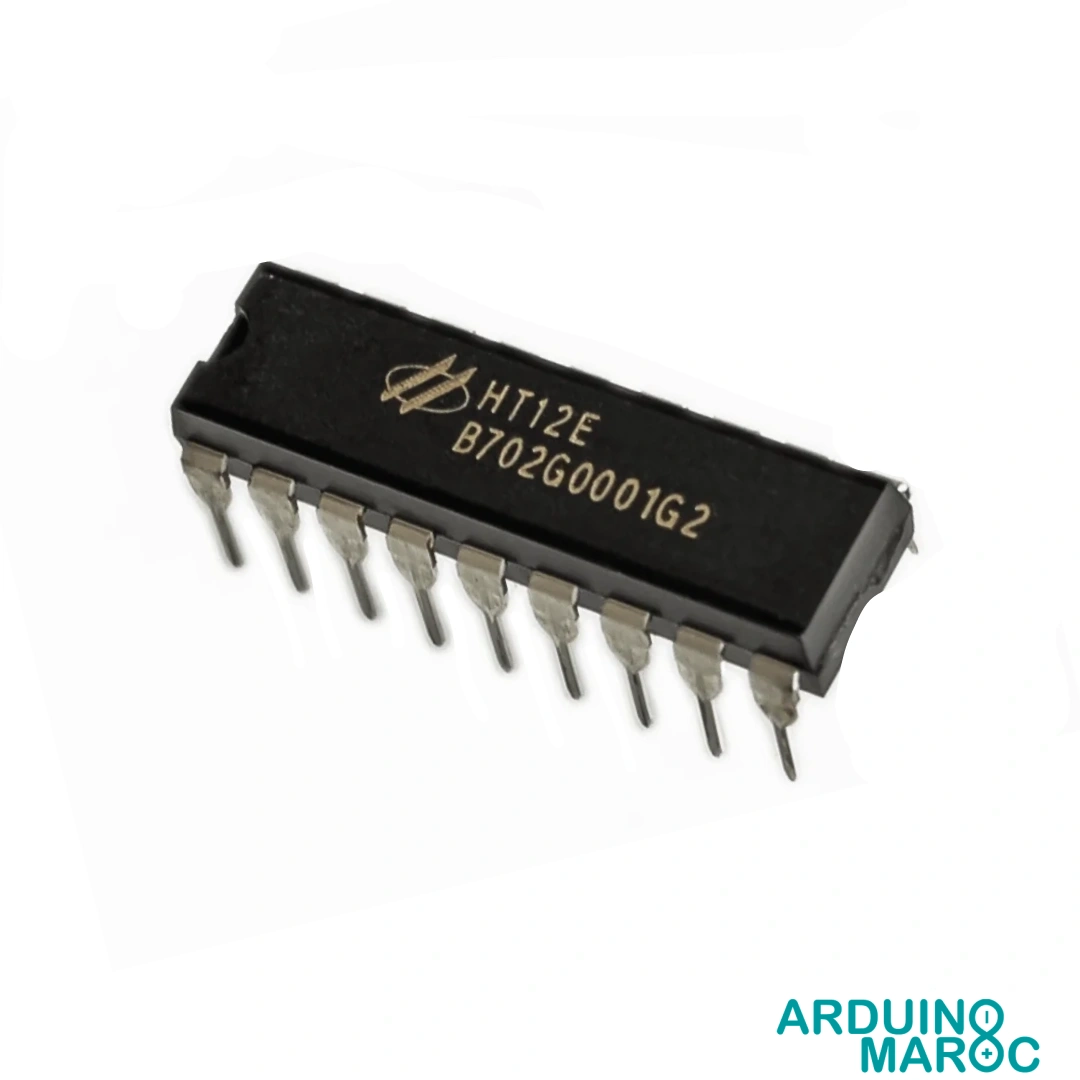

HT-12E Encodeur RF 12 bits DIP 18 broches

HT-12E Encodeur RF

L’HT-12E est un circuit intégré spécialisé dans l’encodage de données pour les transmissions sans fil, principalement utilisé dans les systèmes de contrôle à distance par RF (radiofréquence) ou IR (infrarouge). Son architecture 12 bits lui permet de convertir des signaux parallèles en signaux série, ce qui simplifie grandement la communication entre différents appareils électroniques. Ce composant est privilégié pour sa simplicité d’intégration dans divers projets nécessitant une transmission sécurisée et fiable, en particulier dans le domaine de l’automatisation et de la sécurité.

Caractéristiques Techniques

Connexion et Configuration

Pour exploiter pleinement le HT12E dans une architecture de contrôle à distance, certaines étapes sont cruciales pour la réussite du projet :

• Configuration des broches d’adresse afin de garantir l’exclusivité de la communication avec le décodeur HT12D.
• Application des signaux à transmettre sur les broches AD0 à AD3 (données).
• Liaison d’une résistance de 1MΩ entre OSC1 et OSC2 pour activer l’oscillateur interne.
• Activation du mode transmission par la broche TE (mettre à la masse).
• Sortie des données encodées via la broche DOUT.

Applications Pratiques

Le HT12E Encodeur RF est au cœur de nombreux dispositifs communicants, principalement dans les environnements où la fiabilité du contrôle à distance est primordiale. Voici quelques exemples d’utilisation :

• Systèmes d’alarme et sécurité domestique pour transmettre à distance les alertes et états des capteurs.
• Automatisation d’ouvertures motorisées : contrôle des portes de garage, portails automatiques et volets roulants via télécommande.
• Projets IoT nécessitant une communication sans fil sécurisée entre modules émetteurs et récepteurs.
• Pilotes pour dispositifs ménagers – par exemple, le contrôle de ventilateurs, d’éclairages connectés ou de systèmes d’arrosage automatique à distance.

Avantages et Points Forts

• Consommation énergétique réduite : Parfait pour les dispositifs alimentés par batterie, le mode veille minimise la dépense énergétique.
• Mise en œuvre simplifiée : L’intégration directe avec des microcontrôleurs tels que l’Arduino ou d’autres plateformes embarquées accélère le prototypage et la réalisation de systèmes radio ou infrarouge.
• Haute configurabilité des adresses, ce qui réduit significativement les risques d’interférences et de collisions sur un même réseau radio.
• Transmission série robuste facilitant l’envoi de données sur une distance considérable, lorsque associé à des modules RF adaptés.

Compatibilité et Accessoires

• S’intègre naturellement avec le HT12D Décodeur RF pour la réception et le décodage des signaux transmis.
• Utilisable avec des modules émetteurs RF 433 MHz ou IR pour établir la communication sans fil.
• Facilement exploitable avec des microcontrôleurs, comme les plateformes Arduino, ESP32 ou PIC pour enrichir les possibilités d’automatisation et de contrôle.

Facilité d’Utilisation

La simplicité du HT-12E réside dans sa logique d’utilisation basée sur une interface directe et peu complexe. Un schéma de connexion standard permet une prise en main rapide même lors de la phase de prototypage.

1. Configurer le code d’adresse pour chaque émetteur.
2. Brancher les lignes de données parallèles sur les entrées (AD0 à AD3).
3. Placer la résistance de 1MΩ comme prescrit au niveau de l’oscillateur.
4. Activer la transmission par la mise à la masse de la broche TE, générant alors le flux de données série.

Résumé des Points Clés

• Encodeur 12 bits adapté aux applications RF et IR.
• Gestion jusqu’à 256 adresses différentes pour la sécurité des communications.
• Faible consommation en veille, idéal pour l’alimentation sur batterie.
• Format DIP 18 broches pour une intégration aisée sur circuit imprimé.
