FPGA Intel MAX 10 carte DE10-Lite développement éducation
La DE10-Lite Carte de Développement et d’Éducation repose sur le puissant FPGA Intel MAX10 (50K Logic Elements), proposant 64 Mo de SDRAM, mémoire flash intégrée, et plusieurs périphériques embarqués : capteurs de température et de lumière, afficheur 7 segments à 4 chiffres, ainsi que 10 LEDs utilisateur. Équipée de 2 connecteurs GPIO 40 broches et d’un USB Blaster intégré pour la programmation JTAG, cette plateforme répond aux besoins de l’enseignement, du prototypage rapide et de la recherche en conception numérique.
Grâce à son architecture ouverte et à sa compatibilité avec le logiciel Quartus Prime Lite Edition, la carte DE10-Lite facilite l’apprentissage des langages HDL (VHDL/Verilog), le développement de projets FPGA embarqués et la création d’architectures matérielles personnalisées. Fournie avec câble USB et documentation, elle constitue une solution accessible pour l’expérimentation en université, écoles d’ingénieurs ou laboratoires de projets IoT et traitement du signal.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
3,850.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
La carte de développement et d’éducation DE10-Lite représente un outil pédagogique essentiel pour aborder les systèmes numériques modernes, l’apprentissage de la conception FPGA, et le prototypage d’architectures matérielles personnalisées. Intégrant le FPGA Intel MAX 10 (référence 10M50DAF484C6GES), ce module cible notamment l’enseignement supérieur, les laboratoires de recherche, ainsi que les makers et développeurs hardware souhaitant expérimenter avec la logique programmable, la gestion des signaux, ou encore l’initiation à l’IoT.

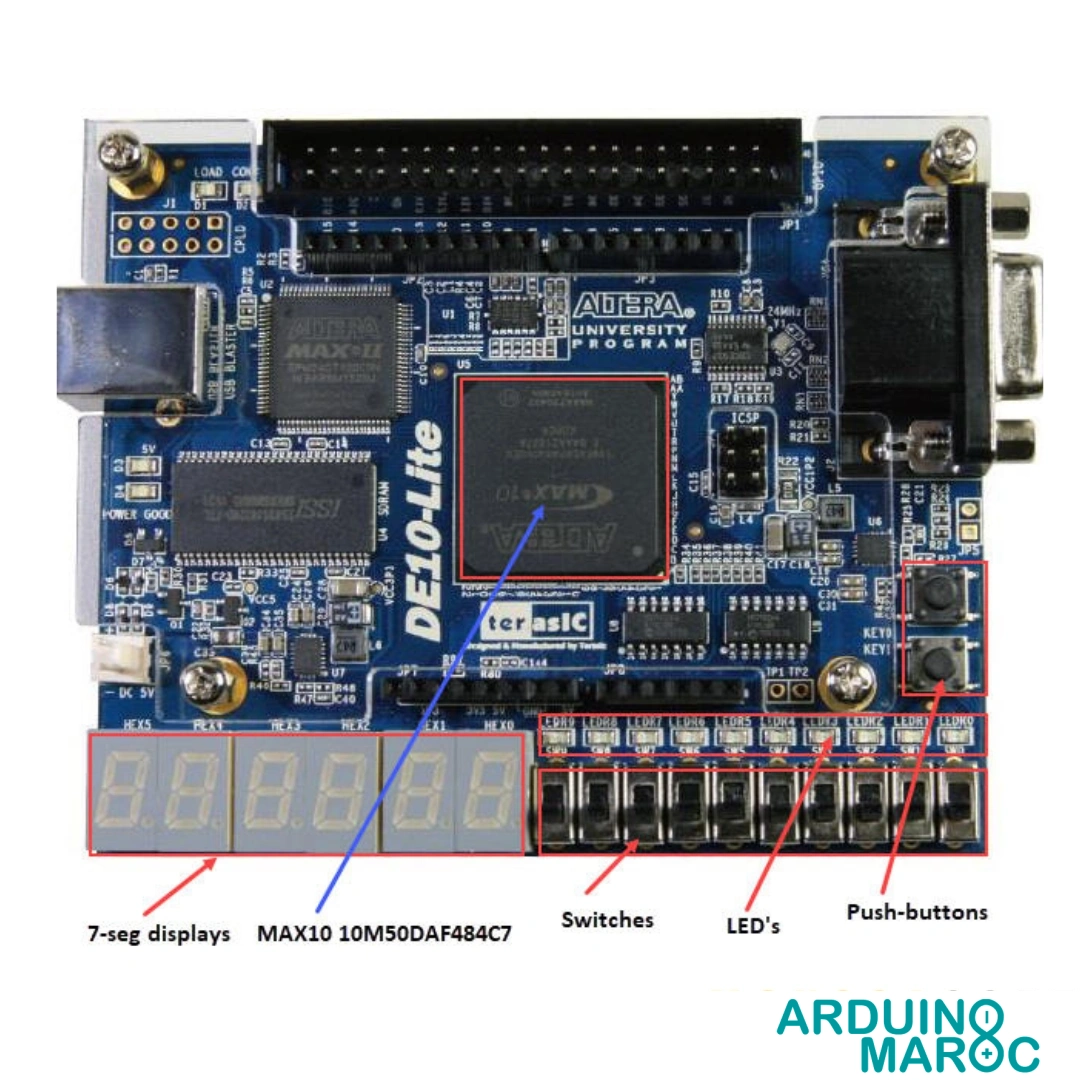

Caractéristiques Techniques de la DE10-Lite
| Composant / Fonction | Détail | Utilité Projet |
|---|---|---|
| FPGA principal | Intel® MAX® 10 (10M50DAF484C6GES) – 50K éléments logiques | Développement de circuits logiques complexes, contrôle numérique, conception VHDL/Verilog |
| Mémoire | 64 Mo SDRAM, mémoire flash intégrée | Stockage temporaire de données, buffers pour traitement vidéo/signal ou exécution d’algorithmes embarqués |
| Connectivité | USB Blaster intégré (JTAG), UART via USB | Programmation et débogage rapides, interface UART pour communication série avec PC ou microcontrôleur |
| Affichage | 10 LEDs utilisateur, afficheur 7 segments (4 digits) | Visualisation de signaux logiques, indicateurs d’état, affichage de valeurs ou variables numériques |
| Entrées | 10 interrupteurs, 2 boutons-poussoirs | Entrées pour tests logiques, activation manuelle de séquences, simulation de conditions réelles |
| Interfaces GPIO | 2 x 40 broches GPIO (3,3V CMOS) | Connexions avec modules externes : capteurs, modules d’extension, shield Arduino, cartes spécifiques |
| Capteurs intégrés | Capteur de lumière, capteur de température | Expérimentations IoT, acquisition de données environnementales, projets de domotique |
| Alimentation | Via USB ou adaptateur secteur externe | Utilisation flexible en mobilité ou intégration facilitée dans un banc de test |
| Logiciel | Quartus Prime Lite Edition (outils Intel FPGA) | Développement, simulation, synthèse et déploiement simple de projets FPGA |
Contenu de l’emballage
- Carte DE10-Lite
- Câble USB (alimentation et programmation)
- Documentation utilisateur et projets d’exemple
Applications Pratiques
- Éducation à la conception numérique : initiation à VHDL / Verilog, démonstrations de logique séquentielle et combinatoire
- Développement de systèmes embarqués : prototypage de contrôleurs, microarchitectures sur FPGA, traitements embarqués personnalisés
- Projets IoT et robotique : interfaces capteurs, acquisition de données, gestion de moteurs ou actionneurs
- Laboratoires universitaires : scénarios expérimentaux en informatique industrielle, projets pluridisciplinaires
- Traitement du signal : réalisations d’algorithmes temps réel, filtrage, génération de formes d’ondes
Environnement Logiciel et Compatibilité
- Quartus Prime Lite Edition pour la conception, la simulation et la programmation du FPGA
- Support USB Blaster intégré pour la communication directe entre la carte et l’ordinateur de développement
- Interface UART USB pour échanges de données série avec d’autres équipements (PC, cartes Arduino, etc.)
- 2 connecteurs GPIO 40 broches compatibles 3,3V permettant d’intégrer une grande diversité de capteurs, d’actionneurs, ou de modules
Points Forts et Atouts de la DE10-Lite
- Solution tout-en-un avec affichage, entrées physiques, capteurs embarqués et mémoire conséquente
- Documentation exhaustive permettant une prise en main efficace par les étudiants et assistants d’enseignement
- Intégration directe avec l’écosystème de développement Intel pour la synthèse, le débogage et la mise en œuvre rapide des projets
- Adaptée aux contraintes budgétaires des structures éducatives et accessible en contexte universitaire comme pour l’auto-apprentissage
- Soutien communautaire important grâce à de nombreux exemples de projets open source et ressources éducatives en ligne
