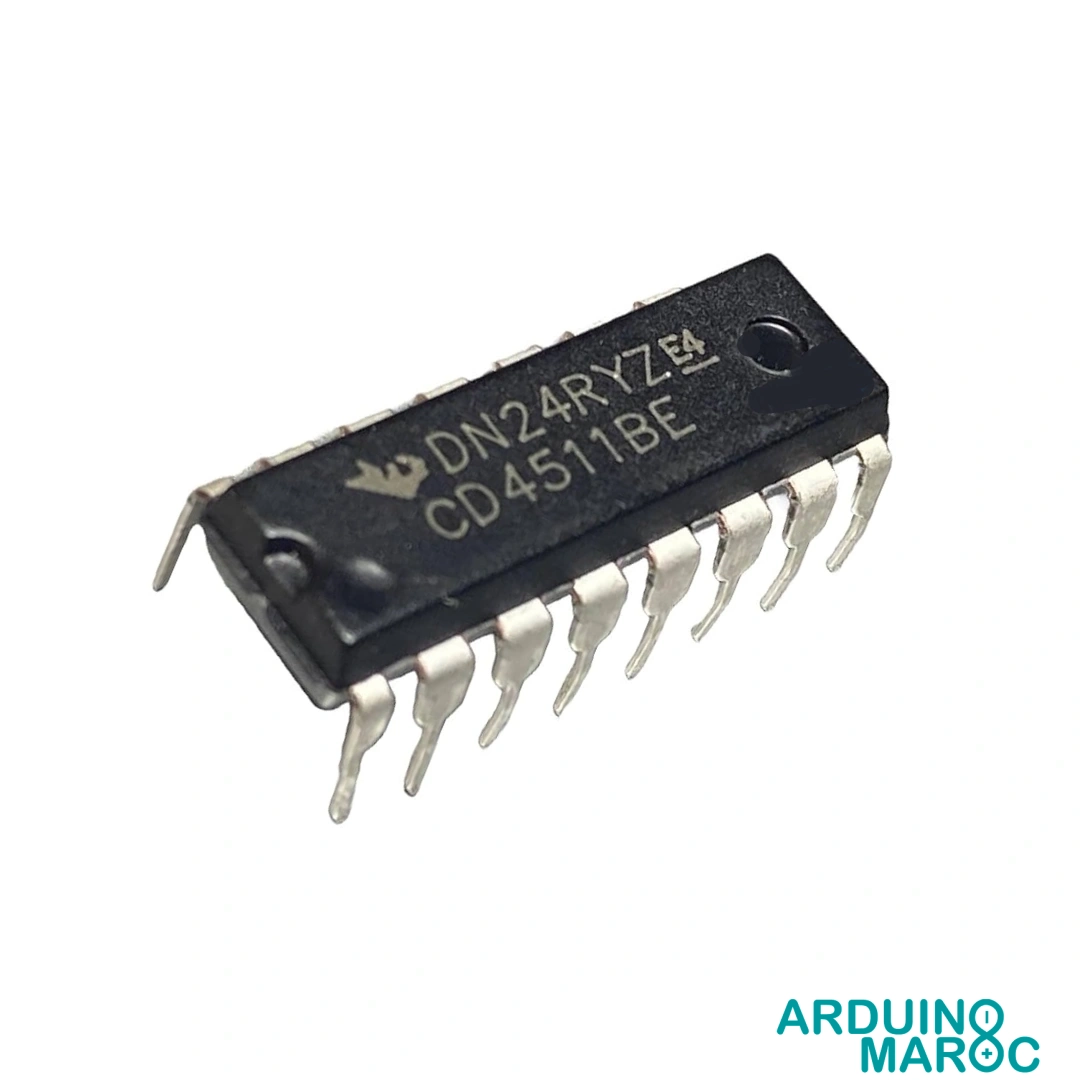

CD4511 Décodeur BCD Afficheur 7 Segments DIP-16

CD4511 Décodeur BCD 7 segments

Le CD4511 Décodeur BCD 7 segments constitue un élément fondamental dans les circuits numériques nécessitant l’affichage clair et immédiat de chiffres. Grâce à sa capacité à convertir les valeurs BCD (Binary Coded Decimal) en signaux capables de commander un afficheur 7 segments, il s’intègre naturellement dans les systèmes où la visualisation rapide de données numériques est essentielle.

Caractéristiques Techniques

Chaque caractéristique vise à faciliter l’intégration du CD4511 au sein d’environnements électroniques variés, tels que des dispositifs sur batterie ou soumis à de grandes variations de température. Sa consommation modérée et sa capacité à délivrer des courants suffisants pour piloter directement des LED simplifient considérablement le schéma électronique des applications d’affichage.

Fonctionnalités Distinctives

• Conversion directe des données BCD (0 à 9) pour l’alimentation des afficheurs 7 segments cathodiques communs.
• Entrée de verrouillage (latch) permettant de mémoriser l’état affiché sans solliciter en continu la logique d’entrée.
• Sorties actives au niveau haut compatibles avec la plupart des afficheurs LED sept segments.
• Immunité renforcée contre les décharges électrostatiques pour une meilleure tenue dans des environnements électriquement exigeants.

Applications Pratiques

L’utilisation du CD4511 Décodeur BCD 7 segments est fréquente dans de nombreux projets intégrant l’affichage numérique, notamment :

• Tableaux de bord automobiles pour l’affichage des paramètres instantanés.
• Horloges électroniques, montres numériques et chronomètres.
• Instruments de mesure portables affichant des valeurs numériques (calculatrices, multimètres).
• Compteurs d’événements ou temporisateurs visuels.

Points Forts du CD4511

• Conversion rapide et précise de valeurs BCD pour un affichage instantané et fiable.
• Faible consommation énergétique grâce à la technologie CMOS, idéale pour circuits alimentés par pile.
• Protection ESD intégrée, prolongeant la durée de vie du circuit en environnement sensible.
• Large plage de tensions autorisées offrant une flexibilité d’intégration dans différents systèmes.
• Facilité d’utilisation par brochage standard DIP-16 facilitant la mise en œuvre sur breadboard et circuits imprimés.

Compatibilités et Intégration

Le CD4511 coopère aisément avec la majorité des microcontrôleurs tels qu’Arduino, Raspberry Pi ou tout système logique TTL/CMOS délivrant des données BCD. Il pilote sans adaptation des afficheurs LED à cathode commune de 7 segments, tout en acceptant les signaux de commande issus d’unités logiques, de capteurs numériques ou d’automates industriels.
