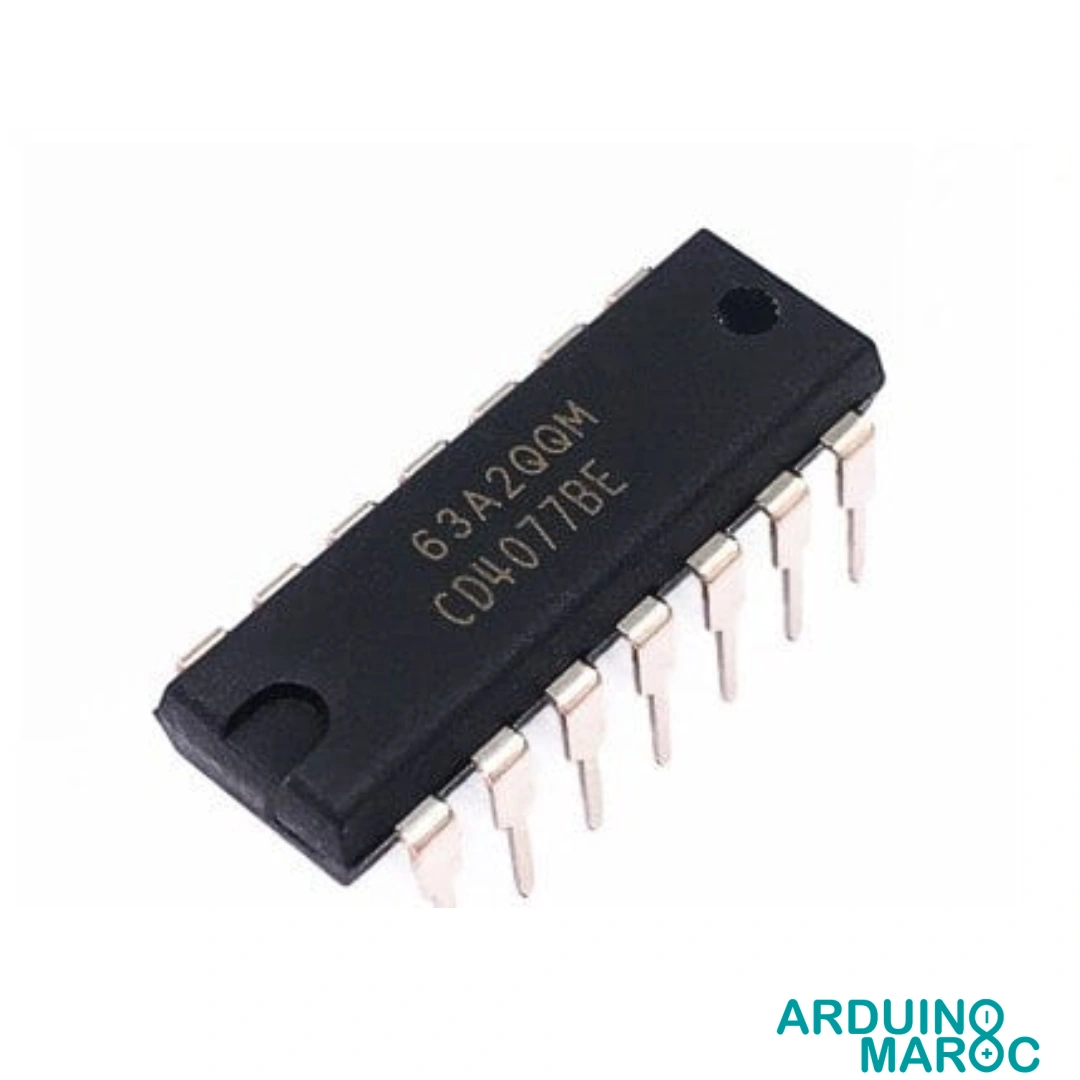

CD4077 porte XNOR quadruple circuit logique CMOS

CD4077 Circuit Logique 4 Portes XNOR – Intégration Facile des Opérations d’Égalité Binaire

Le CD4077 est un circuit logique à 4 portes XNOR destiné à l’implémentation d’opérations EXCLUSIVE-NOR essentielles dans la conception de systèmes électroniques. Grâce à sa structure en technologie CMOS, il se distingue par ses faibles pertes de courant et ses temps de commutation adaptés aux applications nécessitant la comparaison précise de signaux binaires. Idéal pour intégrer des fonctions logiques de parité, de comparaison de bits ou de gestion de données, le CD4077 s’impose comme un élément fondamental dans l’élaboration de circuits numériques modernes.

Caractéristiques Techniques du CD4077

Structure Interne et Fonction de la Porte XNOR

• Chaque porte XNOR dispose de deux entrées indépendantes.
• La sortie est à l’état logique haut (1) uniquement si les deux entrées sont identiques (00 ou 11).
• Les quatre portes sont totalement indépendantes, offrant la possibilité d’être utilisées séparément ou en parallèle.
• Le package standard (généralement DIP-14 ou SOIC-14) permet une intégration directe sur une carte à souder ou breadboard.

Applications Pratiques

L’architecture du CD4077 répond à de nombreuses exigences dans l’industrie et la recherche. Ce composant est utilisé dans :

• La génération et la vérification de bits de parité lors de transmissions numériques afin de détecter des erreurs.
• Des comparateurs de bits dans les processeurs et circuits arithmétiques, pour l’implémentation d’additions, soustractions ou contrôles logiques.
• Des montages de contrôle industriels nécessitant la surveillance d’états ou de séquences binaires.
• Des circuits pédagogiques pour l’apprentissage de l’algèbre de Boole et l’expérimentation de topologies logiques.

Grâce à sa simplicité d’utilisation, le CD4077 permet de concevoir rapidement des architectures logiques complexes en minimisant le nombre de composants nécessaires.

Avantages et Points Forts Comparatifs

• Consommation de courant extrêmement faible grâce à la technologie CMOS, performante pour les alimentations sur batterie ou basses tensions.
• Plage de tension d’alimentation étendue permettant une intégration dans divers environnements, y compris embarqués.
• Immunité élevée aux bruits et interférences.
• Disponibilité en boîtiers standards pour une intégration directe sur circuits imprimés ou montages sur platine d’essai.

Facilité d’Utilisation et Intégration

• Brochage standard identique à celui de la série 4000, compatible avec la plupart des supports ou socles pour circuits logiques.
• Documentation disponible pour un câblage sans erreur et une implantation rapide.
• Maîtrise simple des signaux d’entrée et de sortie sans nécessité de composants auxiliaires complexes.

En synthèse, le CD4077 Circuit Logique 4 Portes XNOR est un composant indispensable dans tout projet électronique manipulant des fonctions d’égalité et de comparaison binaire. Sa conception fiable et sa facilité d’intégration favorisent le développement de solutions numériques performantes et compactes.
