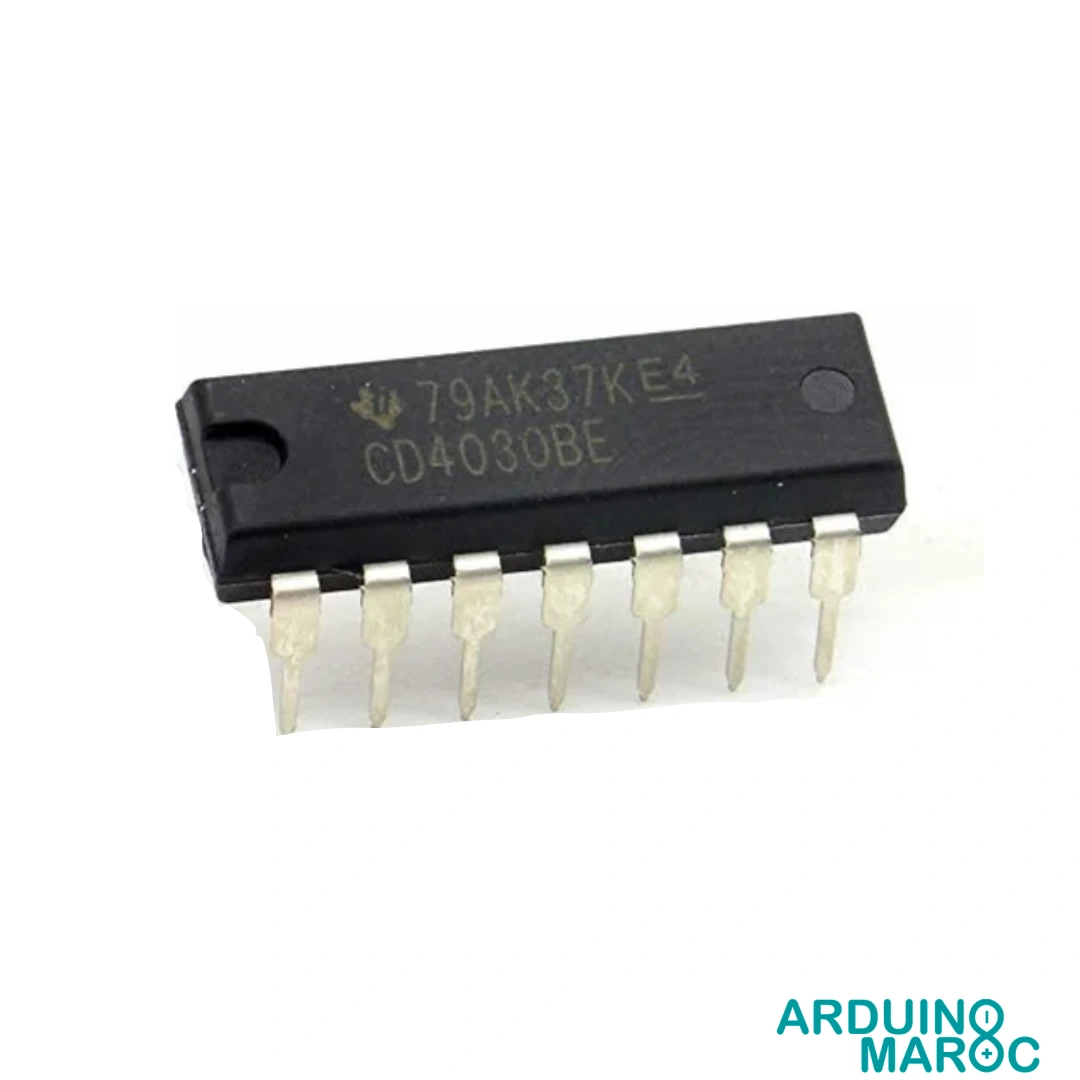

CD4030 Circuit intégré 4 portes XOR 2 entrées
Le CD4030 circuit logique 4 portes XOR 2 entrées intègre quatre portes OU exclusif indépendantes dans un boîtier CMOS, idéal pour la réalisation d’opérations logiques complexes et la comparaison binaire. Son fonctionnement fiable entre 3V et 15V, ainsi que sa tolérance thermique de -55°C à +125°C, permettent une utilisation efficace dans les applications électroniques exigeantes.
Favorisant la création d’additionneurs et soustracteurs binaires, le CD4030 s’impose dans les schémas de circuits arithmétiques, la manipulation et la vérification de données en systèmes numériques, et le traitement des signaux en électronique numérique. Ce composant est apprécié pour son faible courant de consommation, des délais de propagation courts et ses fonctions de cryptographie, garantissant flexibilité et performances en environnements variés.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
7.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
CD4030 Circuit Logique 4 Portes XOR 2 Entrées
Le CD4030 est un circuit intégré CMOS regroupant quatre portes logiques OU Exclusif (XOR) à deux entrées. Indispensable dans l’univers des circuits numériques, il répond à des besoins d’opérations logiques et arithmétiques dans de nombreux systèmes électroniques, de la transmission de données à l’arithmétique binaire. Cette puce s’insère efficacement dans des montages nécessitant un traitement numérique rapide et précis.
Caractéristiques Techniques
| Spécification | Détail |
|---|---|
| Type de circuit | CMOS, 4 portes XOR (OU Exclusif), 2 entrées par porte |
| Tension d’alimentation | 3 V à 15 V |
| Température de fonctionnement | -55°C à +125°C |
| Courant de sortie maximal | 8,8 mA |
| Consommation de courant à 5V | 1 µA (typique) |
| Délai de propagation | 60 ns à 15 V |
| Capacité de sortie basse/haute | 0,04 µA typique à 25°C |
| Nombre de portes XOR | 4 indépendantes |
Structure Interne et Schéma Fonctionnel
Le CD4030 intègre quatre portes XOR indépendantes dans un même boîtier DIP ou SOP, simplifiant la conception de circuits nécessitant des fonctions OU exclusif. Chaque porte dispose de deux entrées, permettant la comparaison et la combinaison logique de signaux binaires.
- Entrées compatibles avec les standards logiques CMOS et TTL.
- Très faible consommation d’énergie, idéale pour l’électronique embarquée ou alimentée sur batterie.
Applications Pratiques
Grâce à ses fonctionnalités, le CD4030 intervient dans une grande variété de projets électroniques :
- Opérations arithmétiques : implémentation d’additionneurs binaires (ripple-carry adder, demi-additionneur).
- Systèmes de transmission de données : vérification et manipulation de bits lors du codage/décodage.
- Génération de séquences pseudo-aléatoires : circuits de chiffrement basés sur des XOR en cascade.
- Circuits de contrôle et de test : analyse et validation de signaux logiques dans les bancs de test.
Avantages et Points Forts
- Faible consommation électrique : adapté aux systèmes peu énergivores.
- Gamme étendue de tension : supporte un fonctionnement de 3 V à 15 V, répondant à diverses contraintes d’alimentation.
- Température opérationnelle large : fonctionnement assuré dans des environnements industriels ou embarqués.
- Compatibilité d’entrées : accepte les signaux CMOS et TTL, améliorant son intégration au sein d’architectures mixtes.
