Capteur vitesse LM393 sortie numérique Arduino

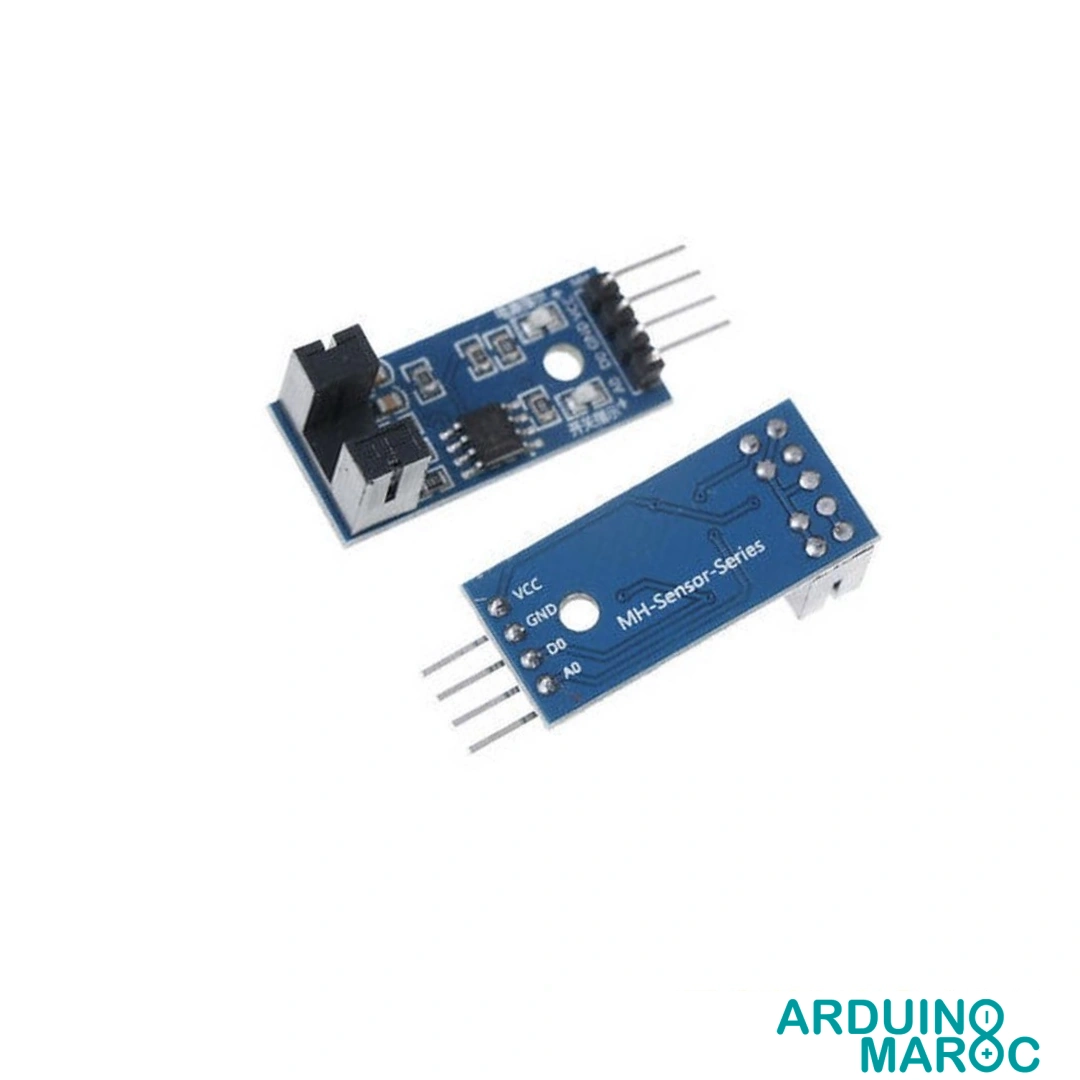

Capteur de vitesse LM393 pour Arduino

Le capteur de vitesse LM393 s’impose comme la solution de référence pour la mesure fiable et précise de la vitesse de rotation dans les projets électroniques basés sur microcontrôleur. Il exploite la détection optique à base d’infrarouge pour traduire chaque passage d’un objet en impulsion électrique, optimisant ainsi la surveillance des moteurs ou la détection de mouvement dans des environnements industriels ou éducatifs.

Caractéristiques techniques du capteur de vitesse LM393

Installation et utilisation simplifiées

L’intégration du capteur de vitesse LM393 dans un projet se réalise avec seulement trois fils : VCC pour l’alimentation (3,3V à 5V), GND pour la masse, et DO pour la sortie numérique connectée à un port d’entrée d’un microcontrôleur, tel qu’un Arduino Uno. La configuration logicielle se limite à la lecture de l’état du pin numérique pour exploiter chaque impulsion produite lors du passage d’un objet à travers la fente. Cette simplicité d’implantation minimise les sources de panne et favorise l’expérimentation rapide.

• Alimentez le module en reliant le VCC à l’alimentation Arduino (5V par exemple).
• Connectez la masse (GND) à la masse commune du système.
• Reliez la sortie DO à l’une des entrées numériques disponibles.

Grâce à sa conception optimisée autour d’un opto-interrupteur, le module génère un signal parfaitement propre, immunisé contre la majorité des lumières parasites, ce qui assure une compatibilité accrue avec des applications de mesure de vitesse même dans des environnements soumis à de fortes variations lumineuses.

Applications pratiques du capteur LM393

• Surveillance de vitesse de moteur : Analyse en temps réel ou asservissement de la vitesse de rotation pour moteurs DC.
• Comptage d’impulsions : Recensement d’objets ou mesure du temps de rotation dans des systèmes mécaniques.
• Définition de limites de position : Arrêt automatique ou changement d’état à l’atteinte d’une position prédéfinie dans un dispositif.
• Robotique et automatisation : Détection de passage dans les robots mobiles ou convoyeurs industriels.
• Enseignement technique : Expérimentations et montages pédagogiques pour l’initiation à la mesure électronique.

Avantages et points forts

• Sortie numérique stable grâce à l’emploi du comparateur LM393, limitant les fausses détections.
• Précision de comptage : L’infrarouge permet une nette séparation des états logiques, même à grande vitesse.
• Faible encombrement : Idéal pour l’intégration dans des projets compacts ou sur breadboard.
• Faible consommation : Permet l’utilisation dans des appareils sur batterie.

Compatibilité matérielle

Le capteur de vitesse LM393 fonctionne parfaitement avec la majorité des microcontrôleurs populaires, notamment Arduino Uno, Arduino Nano, ESP8266 et ESP32. Les modules d’automatisation, cartes de développement et dispositifs embarqués disposant d’une entrée numérique peuvent ainsi exploiter facilement ce module optique.

Conseils de mise en œuvre

• Vérifiez l’alimentation entre 3,3V et 5V pour éviter tout dysfonctionnement.
• Minimisez l’exposition à une lumière forte dirigée directement sur la fente IR pour garantir la fiabilité de la mesure.
• Assurez-vous d’un montage mécanique stable du capteur pour éviter les vibrations ou décalages pouvant fausser la lecture.
• Respectez l’écartement de la fente (5mm) lors du choix des disques, roues ou objets à mesurer.

Résumé technique

Le capteur de vitesse LM393 éclaire l’automatisation et l’instrumentation électronique en offrant une solution efficace pour la mesure d’impulsions, le contrôle de mouvement et la gestion de position. Sa simplicité d’utilisation et l’assurance d’un signal de sortie fiable en font un atout majeur dans tout projet intégrant un système de mesure de vitesse optique.
