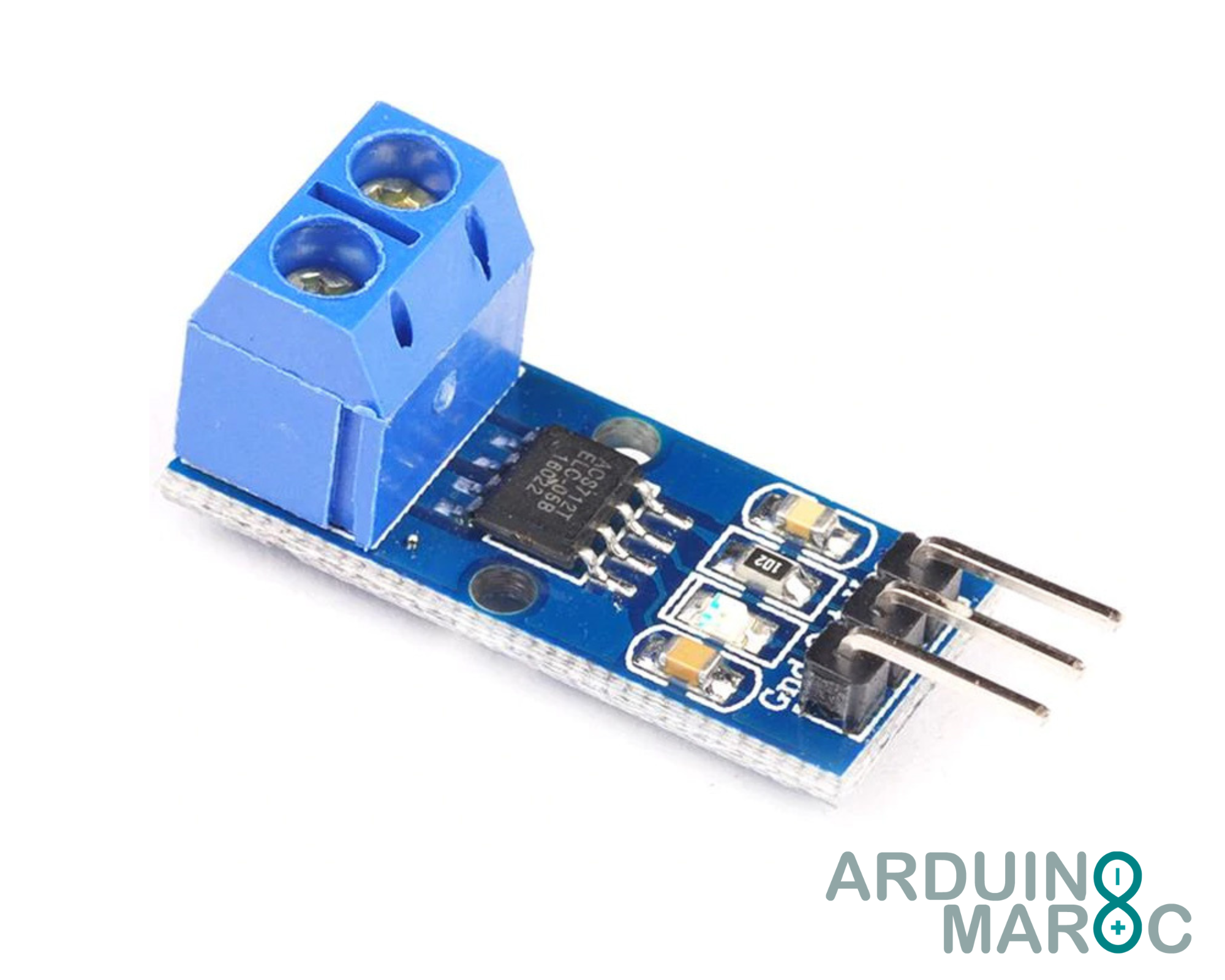

Capteur de courant 5A ACS712

Capteur de courant 5A ACS712

Détails :

Capteur de courant 5A ACS712 est un capteur de courant à effet Hall linéaire conçu pour mesurer des courants jusqu’à 5A. Il est souvent utilisé dans les projets électroniques pour mesurer la consommation de courant ou pour surveiller les charges électriques.

ACS712 utilise une technologie de détection à effet Hall pour mesurer le champ magnétique généré par le courant électrique qui traverse le conducteur. Il convertit ensuite cette mesure en une tension proportionnelle au courant.

Le capteur est capable de mesurer des courants bidirectionnels, ce qui signifie qu’il peut détecter des courants allant dans les deux sens.

Le capteur ACS712 est disponible en trois variantes : ACS712 05A, ACS712 20A et ACS712 30A.

Chacune de ces variantes a une sensibilité différente, ce qui signifie qu’elle produit une tension de sortie différente pour une valeur donnée de courant.

La variante ACS712 05A est la plus courante et a une sensibilité de 185 mV/A, ce qui signifie qu’elle produit une tension de sortie de 185 mV pour chaque ampère de courant mesuré.

Le capteur ACS712 est facile à utiliser car il ne nécessite pas de circuit de conditionnement de signal complexe. Il peut être connecté directement à une entrée analogique d’un microcontrôleur pour mesurer la tension de sortie proportionnelle au courant.

Cependant, il est important de noter que le capteur doit être alimenté par une source de tension propre et stable pour assurer des mesures précises.

Avantages du capteur de courant 5A ACS712

Le capteur de courant 5A ACS712 a plusieurs avantages, notamment :

• Il est facile à utiliser et ne nécessite pas de circuit de conditionnement de signal complexe.
• Il est capable de mesurer des courants bidirectionnels, ce qui signifie qu’il peut détecter des courants allant dans les deux sens.
• Il est précis et linéaire, ce qui permet des mesures précises et fiables.

FAQ sur le capteur de courant 5A ACS712

• Q : Quelle est la résolution du capteur de courant 5A ACS712 ?
• R : La résolution dépend de la sensibilité de la variante utilisée. Par exemple, la variante ACS712 05A a une résolution de 185 mV/A.
• Q : Le capteur de courant 5A ACS712 est-il sensible aux interférences électromagnétiques (EMI) ?
• R : Oui, le capteur  peut être sensible aux interférences électromagnétiques. Il est recommandé de prendre des mesures pour réduire les EMI, telles que l’utilisation de câbles blindés et l’éloignement du capteur des sources d’interférence.
• Q : Comment calibrer le capteur de courant 5A ACS712 ?
• R : Le capteur de courant 5A ACS712 est généralement livré calibré en usine et ne nécessite pas de calibrage supplémentaire. Cependant, si vous souhaitez effectuer un calibrage, vous pouvez le faire en comparant les mesures du capteur avec des mesures précises prises à l’aide d’un multimètre.
• Q : Est-il possible d’augmenter la plage de mesure ou de l’adapter à une plage de mesure différente avec le capteur de courant 5A ACS712 ?
• R : Oui, en utilisant un amplificateur opérationnel, il est possible d’augmenter la plage de mesure du capteur ou de l’adapter à une plage de mesure différente.
• Q : La tension de sortie du capteur de courant 5A ACS712 est-elle proportionnelle au courant traversant le conducteur ?
• R : Non, il est important de noter que la tension de sortie du capteur est proportionnelle au courant mesuré, et non pas au courant traversant le conducteur. Cela signifie que la tension de sortie sera proportionnelle au courant traversant le conducteur et le capteur.
