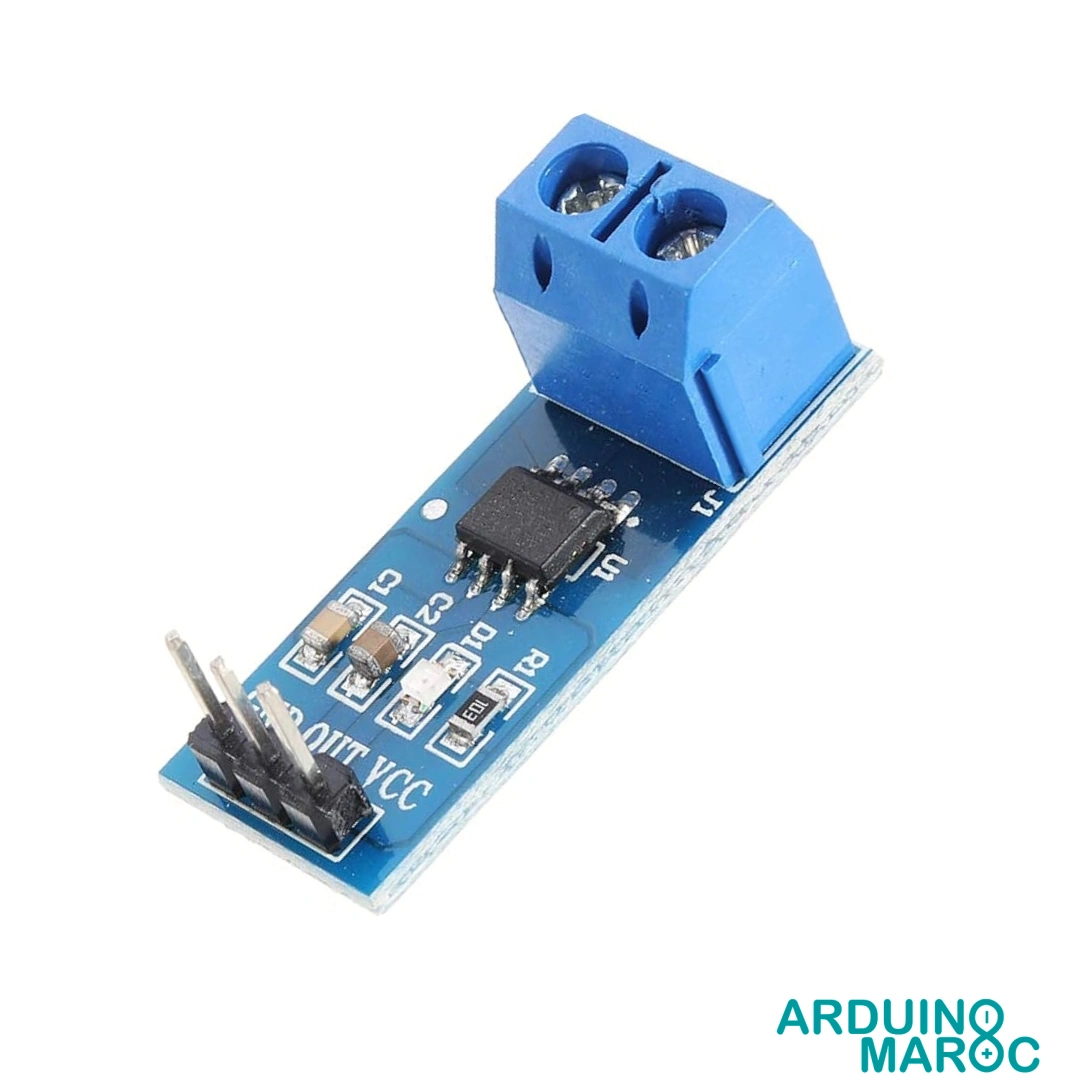

Capteur courant 5A module ACS712
Le capteur de courant 5A module ACS712 permet une mesure de courant alternatif jusqu’à 5A avec une précision de 2%, grâce à une sortie analogique de 0 à 5V et une résolution de 4,88mV/A. Compact et facilement intégrable, ce module facilite la surveillance de consommation électrique, la protection contre les surintensités et l’analyse de charge de batteries ou d’équipements, tout en assurant une faible consommation énergétique et une compatibilité directe avec les microcontrôleurs via entrées ADC.
Avec une plage de fonctionnement de -40°C à +85°C, une impédance d’entrée inférieure à 1 mΩ et un fonctionnement sous 5V DC, le capteur ACS712 5A se prête parfaitement à la surveillance de systèmes électriques, la mesure de la puissance produite par panneaux photovoltaïques, ou le contrôle de vitesse des moteurs. Sa facilité de connexion avec une carte Arduino et sa fréquence de mesure de 60Hz font de ce module un outil idéal pour l’acquisition de données précises dans vos projets d’électronique.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
30.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Capteur de courant 5A Module ACS712
Le Capteur de courant 5A Module ACS712 répond aux exigences de surveillance de courant pour divers projets électroniques nécessitant une mesure précise jusqu’à 5 ampères. S’appuyant sur la technologie à effet Hall, ce module offre une lecture analogique directe facilement exploitable, adaptée tant à la détection de surintensité qu’à l’évaluation de la consommation énergétique ou encore au contrôle de la charge batterie.
Caractéristiques techniques du Capteur de courant 5A Module ACS712
| Spécification | Valeur |
|---|---|
| Plage de mesure | 0 à 5 A (courant alternatif) |
| Précision | ≤ 2% |
| Tension d’alimentation | 5V DC |
| Sortie analogique | 0 à 5V |
| Résolution | 4,88 mV/A |
| Consommation de courant | <10 mA |
| Impédance de sortie | 100 Ω |
| Impédance d’entrée | <1 mΩ |
| Fréquence de mesure | 60 Hz |
| Température de fonctionnement | -40°C à +85°C |
| Dimensions | 3,2 x 2,2 x 1,8 cm |
Ces spécifications techniques garantissent une intégration optimale dans des systèmes embarqués ou des environnements industriels. Le module tolère de larges amplitudes de température et permet une exploitation dans des conditions variées.
Applications pratiques du Module ACS712 5A
- Surveillance de la consommation d’appareils électriques (domotique, électroménager, banc de test).
- Protection contre les surintensités pour la sécurité des installations électriques.
- Analyse de la production énergétique photovoltaïque ou éolienne.
- Mesure de courant de charge/décharge de batteries dans les applications de stockage d’énergie ou mobilité électrique.
- Contrôle de moteurs électriques, suivi des charges et estimation de la vitesse par évaluation du courant consommé.
Le Capteur de courant ACS712 5A s’avère donc particulièrement adapté pour l’élaboration de solutions de gestion énergétique ou de maintenance prédictive.
Avantages et points forts
- Grande précision de mesure pour une évaluation fine de la consommation électrique.
- Sortie analogique linéaire simplifiant la conversion et l’interfaçage avec des microcontrôleurs (Arduino, ESP32, etc.)
- Format compact permettant l’intégration sur des cartes électroniques à espace limité.
- Fonctionnement avec une faible consommation de courant inférieure à 10 mA.
- Plage de température étendue, garantissant une opération stable dans des environnements variés.
- Technologie à effet Hall pour un isolement complet entre le circuit de mesure et le signal de sortie.
Exploitation et installation
- Connecter le module à une alimentation 5V DC.
- Installez le capteur en série avec le circuit dont vous souhaitez mesurer le courant alternatif.
- Relier la sortie analogique à l’entrée ADC du microcontrôleur ou de la carte de développement choisie.
- Paramétrer le logiciel de lecture (exemples de codes disponibles dans les bibliothèques Arduino) pour une interprétation correcte du signal analogique.
Pour une précision optimale, veiller à respecter la plage de mesure et à limiter l’influence des perturbations électromagnétiques dans l’environnement d’utilisation.
Résumé des points à surveiller pour une utilisation optimale
- Respecter scrupuleusement la polarité et la tension d’alimentation de 5V.
- S’assurer que le courant ne dépasse jamais 5A pour préserver l’intégrité du module.
- Installer le module loin des sources de perturbation électromagnétique.
Ressources complémentaires
Des exemples de projets et tutoriels sont disponibles en ligne pour approfondir l’intégration d’un Capteur de courant 5A Module ACS712 avec différents systèmes, notamment Arduino. Une documentation complémentaire permet également d’optimiser la précision des mesures et de comprendre l’étalonnage du module.
