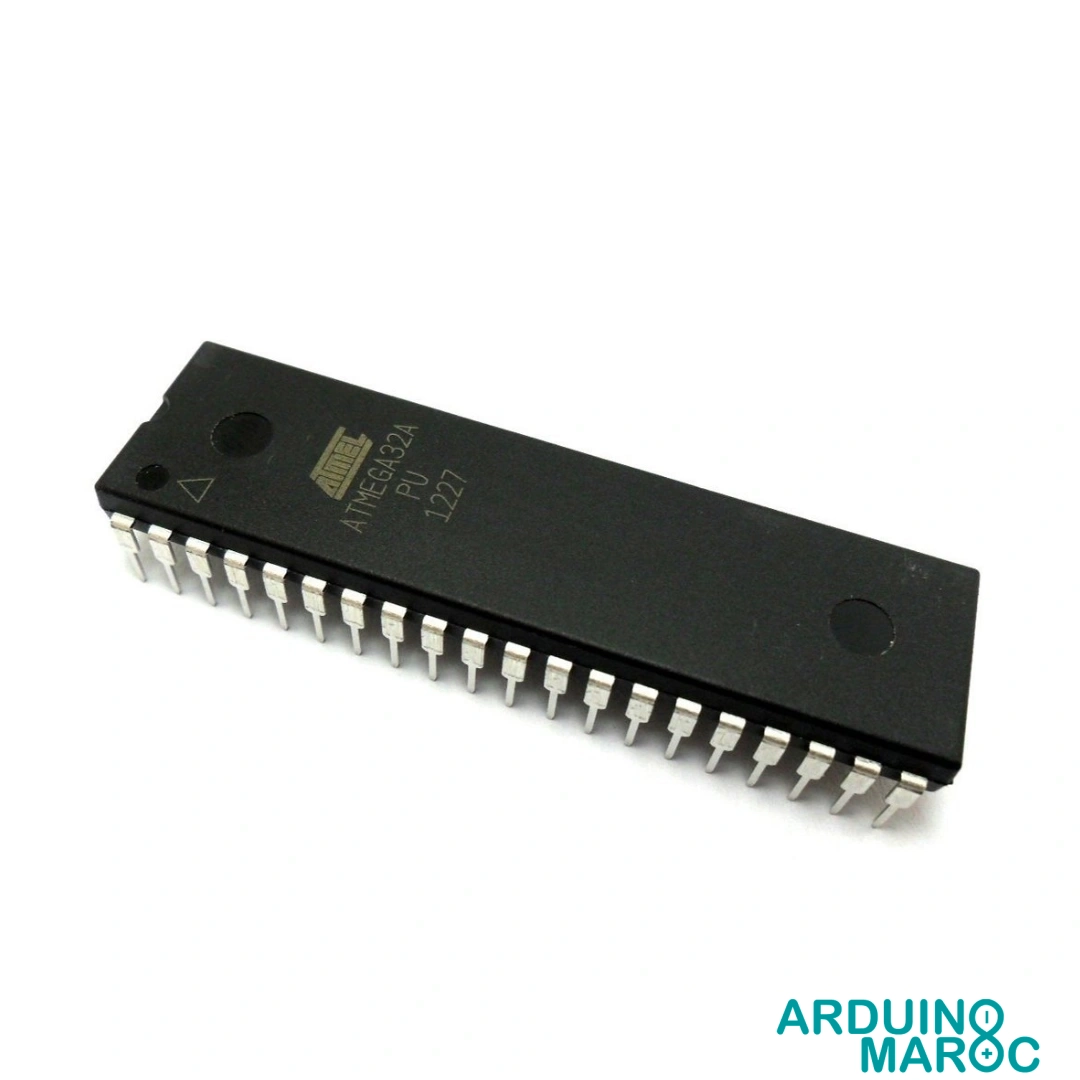

ATMega32 Microcontrôleur 16 MHz 2KB RAM 40 Broches
ATMega32 Microcontrôleur 16 MHz 2 KB embarque un processeur AVR 8 bits offrant jusqu’à 16 MIPS, 2 KB de RAM et une mémoire Flash de 32 KB, idéal pour le développement de projets électroniques embarqués nécessitant contrôle précis et rapidité d’exécution. Ses 40 broches, dont 32 entrées/sorties numériques, facilitent l’interfaçage avec divers capteurs, actionneurs et modules externes.
Ce microcontrôleur ATMega32 prend en charge l’ADC 10 bits sur 8 canaux, 4 sorties PWM, la communication SPI, I2C, USART, ainsi que trois timers intégrés. Il intègre des fonctionnalités telles que gestion d’interruptions, modes d’économie d’énergie, watchdog programmable et large plage de température (-55°C à +125°C), répondant parfaitement aux exigences de prototypage et d’automatisation industrielle.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
65.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
ATMega32 Microcontrôleur 16 MHz 2 KB RAM 40 Broches – Solution Puissante pour Systèmes Embarqués
Le ATMega32 Microcontrôleur 16 MHz 2 KB RAM s’illustre comme une référence dans l’univers des microcontrôleurs AVR 8 bits. Avec ses 40 broches, une fréquence d’horloge maximale de 16 MHz, et ses multiples ressources mémoire, il constitue le cœur de nombreux systèmes embarqués, pilotant des opérations complexes de gestion d’entrées/sorties, de contrôle de périphériques et de communication entre modules électroniques.
Caractéristiques Techniques de l’ATMega32
| Attribut | Détail |
|---|---|
| Architecture | AVR 8 bits |
| Fréquence d’horloge | Jusqu’à 16 MHz |
| Mémoire programme (Flash) | 32 KB |
| RAM (SRAM) | 2 KB |
| EEPROM | 1024 octets |
| Broches I/O | 32 entrées/sorties numériques |
| Nombre total de broches | 40 |
| ADC | 8 canaux, résolution 10 bits |
| Comparateur analogique | 1 |
| Timers/Compteurs | 2 x 8 bits, 1 x 16 bits |
| PWM | 4 canaux |
| Interfaces de communication | SPI, I2C (TWI), USART, JTAG |
| Tension d’alimentation | +4,5V à +5,5V |
| Oscillateurs | Interne calibré (0-8 MHz), externe jusqu’à 16 MHz |
| Température de fonctionnement | -55°C à +125°C |
| Modes d’économie d’énergie | 6 modes intégrés |
Ces spécifications rendent le ATMega32 parfaitement adapté au traitement rapide de données, aux communications série avec différents modules, à la gestion précise d’entrées analogiques et numériques, ainsi qu’au contrôle de signaux PWM pour moteurs et LEDs. La grande variété d’interfaces matérielles permet d’intégrer ce microcontrôleur dans un environnement électronique complexe.
Configuration des Broches Principales
- PORTA (PA0–PA7) : Entrées ADC (ADC0 à ADC7)
- PORTB (PB0–PB7) : Gestion du SPI, comparateur analogique, entrées de compteur
- PORTC (PC0–PC7) : Interface JTAG, oscillateur timer, interface I2C
- PORTD (PD0–PD7) : Communication USART, interruptions externes, gestion PWM
- Broches spéciales : RESET, VCC, GND, XTAL1/XTAL2 pour oscillateur
- AVcc et AREF : Alimentation et référence pour ADC
Applications Pratiques de l’ATMega32
- Cartes de développement embarquées : Utilisé dans des systèmes pédagogiques et des prototypes grâce à ses riches fonctionnalités.
- Automatisation industrielle : Contrôle de capteurs, d’actionneurs, d’IHM, de moteurs pas à pas via signaux PWM et entrées analogiques.
- Robotique : Gestion simultanée des capteurs, moteurs, communications inter-modules via SPI et USART.
- Systèmes de mesure : Acquisition de données analogiques pour des applications de laboratoire ou de monitoring grâce à l’ADC 10 bits.
- Projets domotiques : Contrôle de relais, volets motorisés, gestion d’éclairage ou de sécurité.
Points Forts du Microcontrôleur ATMega32
- Système mémoire intégré : Progammation efficace et flexibilité grâce à la mémoire Flash, SRAM et EEPROM.
- Vitesse de calcul : Capable d’exécuter jusqu’à 16 MIPS pour des applications temps réel réactives.
- Absorption énergétique maîtrisée : Gamme complète de modes basse consommation, idéal pour les dispositifs autonomes.
- Multiples interfaces matérielles : Facilite l’intégration avec des périphériques numériques et analogiques, simplifiant la conception de systèmes embarqués étendus.
- Température d’usage étendue : Fonctionnement stable dans des environnements industriels exigeants.
Tableau de Récapitulatif des Broches I/O Principales
| Broche | Nom | Fonction première | Fonction alternative |
|---|---|---|---|
| 1–8 | PB0–PB7 | SPI, Counter | Comparateur analogique, Clocks |
| 14–21 | PD0–PD7 | USART RXD/TXD, Interrupts, PWM output | Entrées/Sorties générales |
| 22–29 | PC0–PC7 | Interface I2C, JTAG, Oscillateur Timer | Fonctions spéciales de débogage |
| 33–40 | PA0–PA7 | Entrées ADC multipoint | Utilisation pour signaux analogiques variés |
Compatibilité et Intégration
Le ATMega32 Microcontrôleur 16 MHz 2 KB RAM s’associe parfaitement avec de nombreux environnements de développement tels qu’Atmel Studio, AVRDude, ou des plateformes open source pour la programmation en C ou assembleur. Les interfaces SPI, I2C (TWI) et USART permettent la connexion directe à des écrans LCD, capteurs, modules Bluetooth, modules Ethernet, EEPROM externes, ou encore d’autres microcontrôleurs AVR. Il offre également des possibilités de débogage via JTAG pour le développement de logiciels embarqués complexes.
