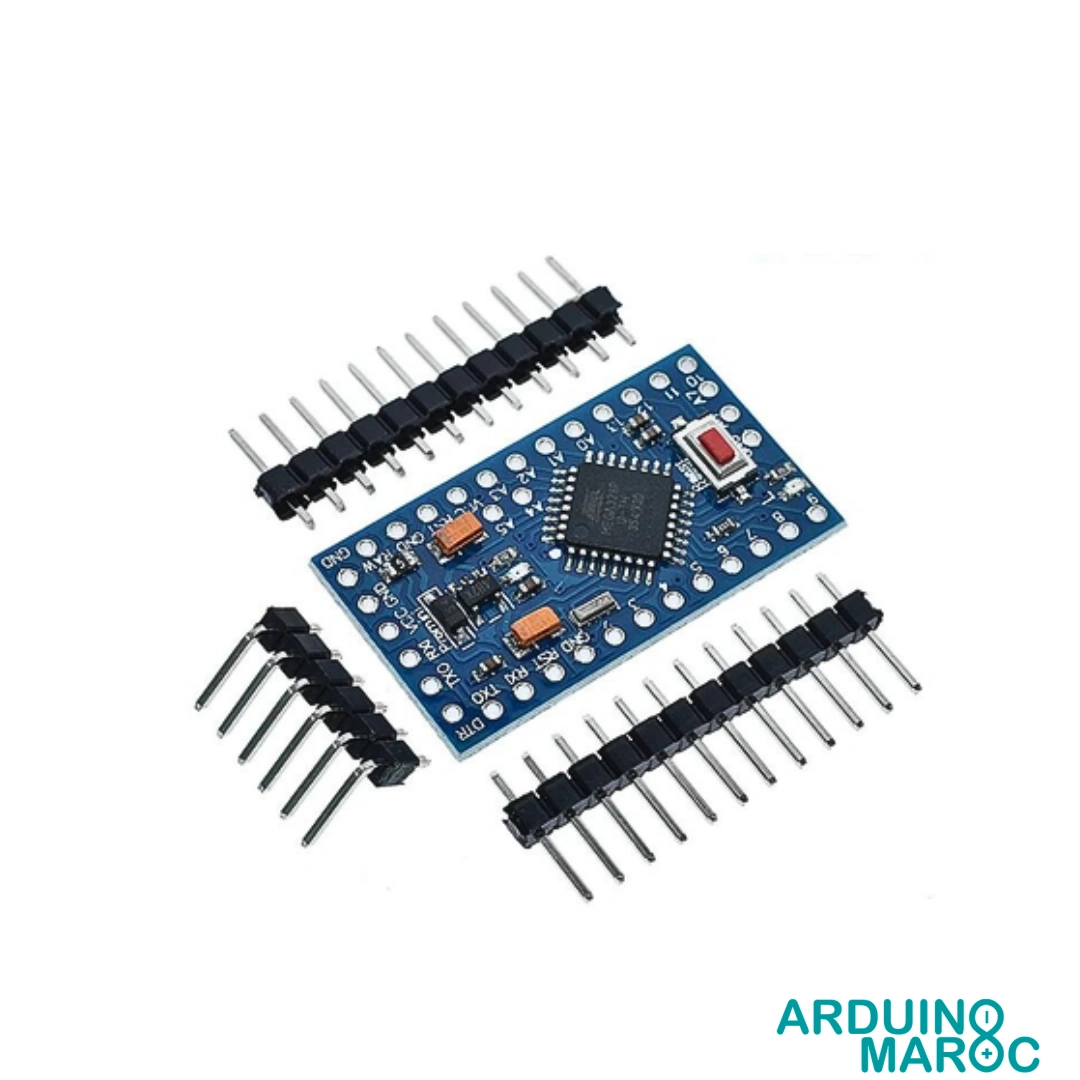

Arduino Pro Mini 3.3V 8MHz ATmega328 Microcontrôleur
Le Arduino Pro Mini 3.3V 8MHz ATmega328 est une carte microcontrôleur ultra compacte équipée du processeur ATmega328P. Fonctionnant à 3,3V avec une fréquence de 8 MHz, ce module est adapté aux projets embarqués à faible consommation d’énergie et faible encombrement. Il offre 14 broches d’E/S numériques, dont 6 peuvent être utilisées en PWM, ainsi que 6 entrées analogiques, pour une intégration aisée de capteurs et actionneurs.
Avec une mémoire flash de 32 Ko, une interface UART, SPI et I2C, le Pro Mini 3.3V répond aux besoins des applications portables comme les objets connectés. Il est livré avec ses broches détachées pour un montage sur mesure. Sa programmation s’effectue via un adaptateur USB-TTL ou par interface SPI. Format réduit de 33 x 18 mm, poids plume de 1,3 g : un choix de référence pour l’électronique embarquée.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
45.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Arduino Pro mini 3.3V 8MHz Atmega328 : microcontrôleur ultra-compact dédié à la basse consommation
L’Arduino Pro mini 3.3V 8MHz Atmega328 propose une solution électronique au format réduit, pensée pour des projets embarqués miniatures ou des réalisations autonomes nécessitant un faible apport énergétique. Grâce à son microcontrôleur ATmega328P, cette carte se distingue par son équilibre entre performances, encombrement réduit et souplesse d’intégration. Sa tension de fonctionnement de 3,3V, sa cadence à 8MHz ainsi que l’ensemble de ses interfaces natives en font une option privilégiée pour la conception de dispositifs portables, wearables ou IoT orientés autonomie et compacité.
Caractéristiques techniques détaillées
| Spécification | Détail |
|---|---|
| Microcontrôleur | ATmega328P |
| Tension de fonctionnement | 3,3V |
| Fréquence | 8 MHz (oscillateur quartz) |
| Mémoire Flash | 32 Ko (2 Ko réservés au bootloader) |
| SRAM | 2 Ko |
| EEPROM | 1 Ko |
| Courant max Entrée/Sortie | 20 mA par broche |
| Broches d’E/S numériques | 14 (dont 6 avec PWM) |
| Entrées analogiques | 6 (résolution 10 bits, entrée max 3,3V) |
| Interfaces natives | UART, SPI, I2C |
| Sortie 3,3V max | 50 mA |
| Consommation typique | 5 mA |
| Dimensions | 33 mm x 18 mm |
| Poids | 1,3 g |
| Livraison | Broches d’en-tête mâles séparées |
Configuration des broches principales
- Communication série : 0 (RX), 1 (TX)
- Interruptions externes : 2, 3
- PWM : 3, 6, 9
- Communication SPI : 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)
- I2C : A4 (SDA), A5 (SCL)
- Réinitialisation : Pin Reset
- LED embarquée : 13
Protocole et méthodes de programmation
La programmation de l’Arduino Pro mini 3.3V 8MHz Atmega328 s’effectue via l’un des moyens suivants :
- Adaptateur USB vers TTL (ex : FTDI TTL-232R-3V3) : connexion directe aux broches série de la carte.
- Une carte Arduino Uno utilisant les broches de programmation pour transférer le code.
- Interface SPI via programmateur ISP (AVR ISP, USBtinyISP) pour la programmation du bootloader ou du microcontrôleur.
Applications pratiques
- Développement de projets connectés portables (capteurs sans fil, dispositifs wearable, trackers de données environnementales).
- Automatisation domestique compacte ou modules IoT fonctionnant sur batterie longue durée.
- Systèmes embarqués où la miniaturisation et la faible consommation restent un critère fondamental.
- Installations artistiques et interactives exigeant une intégration discrète de l’électronique.
Atouts et spécificités de l’Arduino Pro mini 3.3V 8MHz
- Encombrement extrêmement réduit pour une intégration dans les espaces restreints.
- Faible consommation énergétique, optimisée pour une autonomie sur alimentation portable ou pile bouton.
- Compatibilité avec la majorité des libraries Arduino pour une transition fluide depuis d’autres modèles à ATmega328P.
- Interfaces de communication complètes permettant la gestion de modules divers (capteurs, radios, écrans basse tension).
- Prise en charge des circuits logiques 3,3V évitant l’usage de convertisseurs de niveau pour de nombreux capteurs modernes.
Performances et souplesse d’intégration
L’Arduino Pro mini 3.3V 8MHz Atmega328 offre une réactivité adaptée aux applications embarquées où la vitesse de pilotage n’est pas prioritaire, laissant place à la priorité de l’efficience énergétique. Le cœur ATmega328P assure une compatibilité logicielle et matérielle élargie, tout en supportant simultanément plusieurs interfaces de communication avec les périphériques auxiliaires. L’alimentation directe en 3,3V simplifie l’adaptation aux modules modernes, limitant le risque de surchauffe et facilitant l’extension des fonctionnalités dans des systèmes hybrides.
