XH-M131 DC 5V Module relais avec photorésistance

XH-M131 DC 5V Module relais avec photorésistance

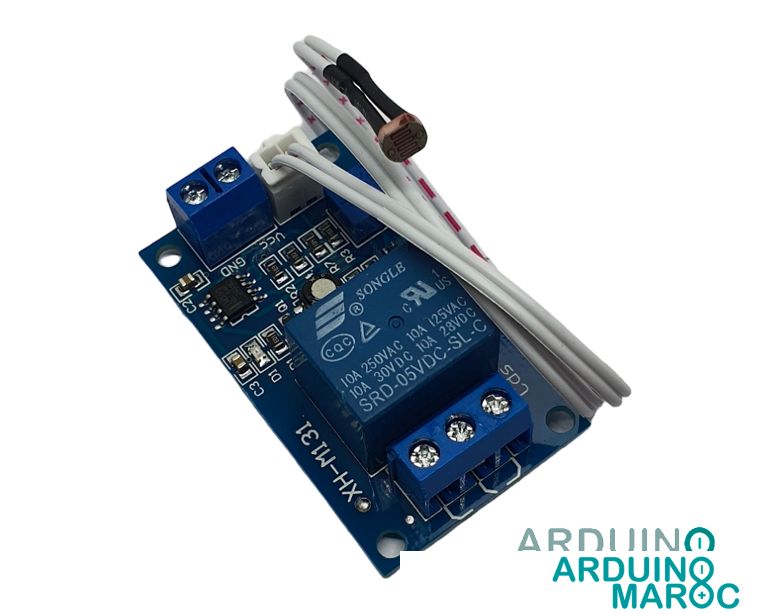

XH-M131 DC 5V Module relais avec photorésistance permet de contrôler des charges électriques en fonction de la luminosité ambiante. Ce module est équipé d’une photorésistance qui permet de détecter la présence ou l’absence de lumière et d’activer ou désactiver un relais en conséquence.

Ce module de relais est particulièrement utile dans les systèmes d’éclairage automatisés, les capteurs de luminosité, les systèmes de contrôle d’accès, les systèmes d’alarme, les systèmes de surveillance et de nombreuses autres applications nécessitant une commande de charge électrique en fonction de la luminosité ambiante.

Spécifiques techniques

• Tension d’entrée : DC 5V
• Charge de sortie : AC 250V / 10A, DC 30V / 10A
• Seuil de détection de la luminosité : ajustable par potentiomètre
• Température de fonctionnement : -40°C à 85°C
• Taille : 30mm x 53mm x 19mm
• Longueur de câble : 20cm
• Couleur de la LED indicatrice de puissance : rouge
• Couleur de la LED indicatrice de fonctionnement du relais : bleu
• Terminal de sortie du module de relais : normalement ouvert (NO), normalement fermé (NC), et terminal commun (COM)

Datasheet du XH-M131

https://www.katranji.com/tocimages/files/417260-119759.pdf

Video descriptif

Fonctionnement du module relais XH-M131 DC 5V avec photorésistance ?

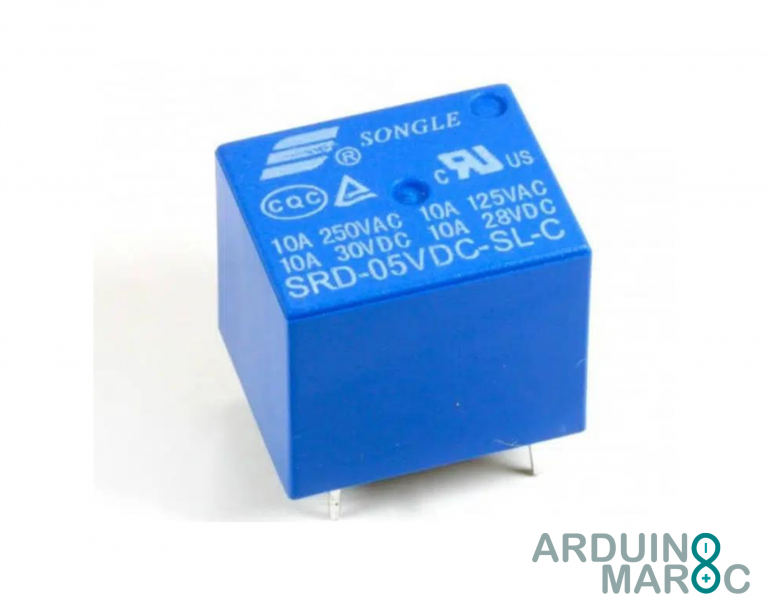

Le module  XH-M131 avec photorésistance est composé d’un relais, d’une photorésistance, d’un potentiomètre et de LED de contrôle.

La photorésistance détecte la luminosité ambiante et le signal est amplifié par un amplificateur opérationnel qui permet de régler la sensibilité du module.

Le potentiomètre est utilisé pour ajuster le seuil de détection de la luminosité à partir duquel le relais se déclenche. Lorsque la lumière atteint un certain niveau, la photorésistance émet un signal qui active le relais, ce qui permet de fermer ou d’ouvrir le circuit électrique.

Les LED de contrôle indiquent l’état de fonctionnement du module

Réglage le seuil de détection de luminosité

1. Alimenter le module de relais XH-M131 DC 5V avec photorésistance en utilisant une source d’alimentation DC 5V.
2. Connecter la charge au module de relais en utilisant les bornes COM, NO et NC.
3. Régler la sensibilité du module en tournant le potentiomètre dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre jusqu’à ce que le seuil de détection de luminosité souhaité soit atteint.
4. Vérifier le fonctionnement du module de relais en utilisant une source de lumière pour vérifier si le relais s’active lorsque la lumière atteint le seuil de détection

Utilisation du XH-M131 module relais  DC 5V  avec Arduino

1. Tout d’abord, connectez le module de relais à l’Arduino (Uno, Mega,…) en reliant le pin VCC du module au pin 5V de l’Arduino, le pin GND au pin GND et le pin IN au pin numérique de votre choix.
2. Ensuite, téléchargez la bibliothèque de capteur de lumière .
3. Ouvrez un nouveau fichier de code dans l’Arduino IDE et copiez le code suivant  :

4. Le code ci-dessus utilise le pin A0 de l’Arduino pour lire la valeur de la photorésistance sur le module de relais.

Si la valeur de la luminosité est inférieure à 300, le relais sera activé. Si la valeur est supérieure à 300, le relais sera désactivé.

4. Une fois que vous avez copié le code dans l’Arduino IDE, téléversez-le sur votre carte Arduino et connectez la charge électrique que vous souhaitez contrôler à travers le relais.
5. Ensuite, alimentez le module de relais et vérifiez que la charge électrique se déclenche et se désactive en fonction de la luminosité ambiante.
