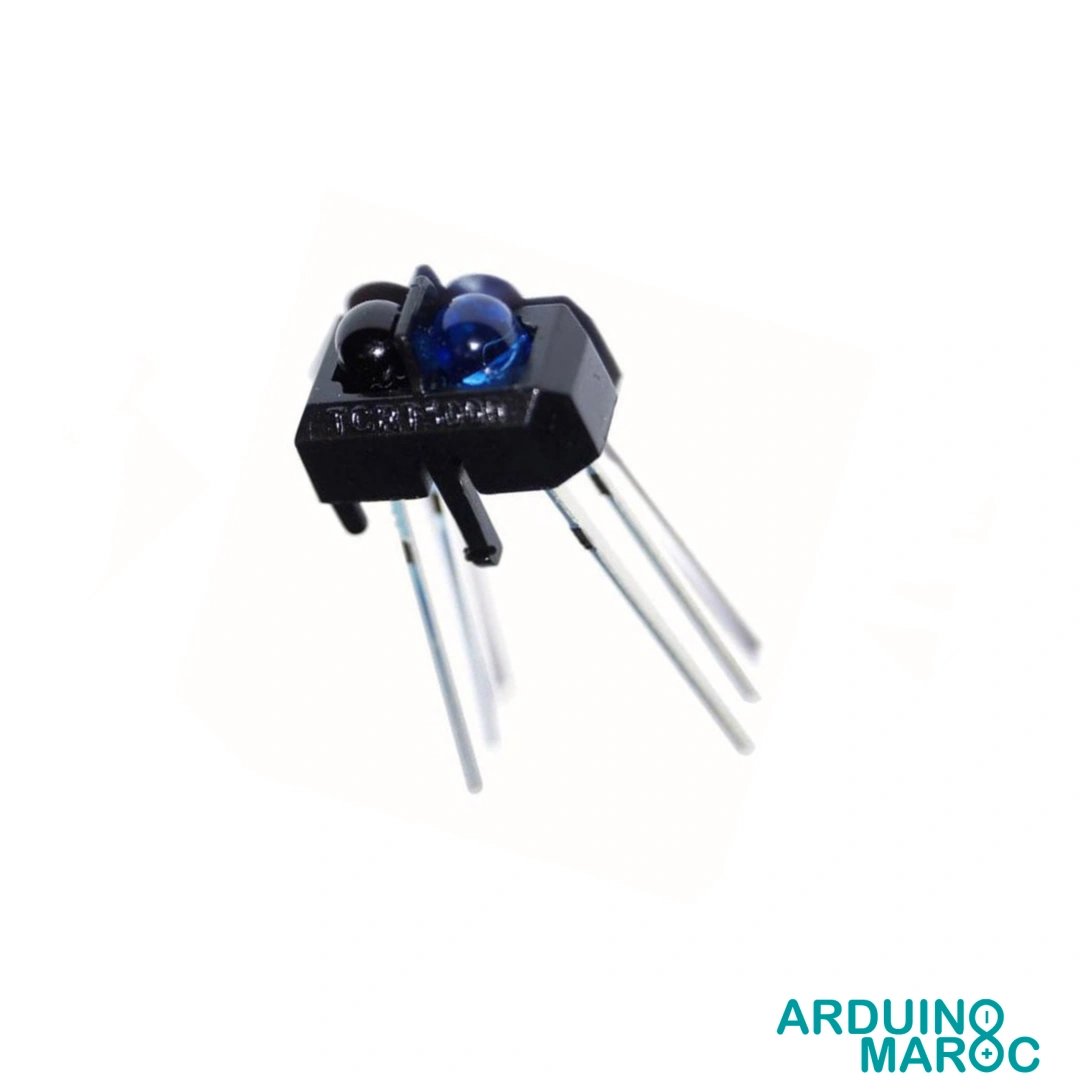

TCRT5000 capteur réflecteur optique infrarouge
Réflecteur optique TCRT5000 dédié aux applications de détection infrarouge, intègre un émetteur LED IR et un phototransistor dans un boîtier compact de 10,2 x 5,8 x 7 mm. Ce capteur détecte la présence d’objets à l’aide de la réflexion de lumière, assurant précision sur vos montages électroniques d’alignement, de reconnaissance de ligne ou de mesure de distance courte dans la robotique et l’automatisation.
Avec une intensité nominale de 10 mA et une tension directe de 1,25 Vcc, le TCRT5000 garantit une performance stable pour la détection optique tout en présentant une faible consommation d’énergie. Sa structure intégrée permet une intégration aisée sur circuit imprimé, idéale pour la création de suiveurs de lignes ou de compteurs d’impulsions dans les projets Arduino ou Raspberry Pi.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
5.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Réflecteur optique TCRT5000
Le TCRT5000 figure parmi les modules de détection optique à réflexion les plus prisés pour la mise en œuvre de capteurs de proximité et la détection de lignes dans le domaine de l’électronique embarquée. Intégrant un émetteur infrarouge et un phototransistor à réception, ce composant compact répond aisément aux besoins de mesure de distance, de suivi de trajectoires ou encore d’object detection dans des environnements industriels ou robotiques. Sa réactivité et sa précision facilitent l’intégration dans les circuits numériques et analogiques.
Caractéristiques Techniques du TCRT5000
| Paramètre | Valeur |
|---|---|
| Technologie de détection | Rétro-réflexion optique infrarouge |
| Émetteur | LED infrarouge |
| Photodétecteur | Phototransistor |
| Intensité nominale | 10 mA |
| Tension directe | 1,25 Vcc |
| Dimensions | 10,2 x 5,8 x 7 mm |
| Distance de détection recommandée | 0,2 à 15 mm |
| Sensibilité du capteur | Optimale de 2 à 10 mm |
| Longueur d’onde | 950 nm (IR) |
- Format compact pour intégration facile sur PCB ou breadboard
- Réponse rapide idéale pour les applications nécessitant de la réactivité
- Stable en fonctionnement continu
Applications Pratiques du TCRT5000
Le réflecteur optique TCRT5000 intervient dans de multiples installations nécessitant la reconnaissance d’un objet grâce à son signal réfléchi infrarouge. Il s’inscrit notamment dans les domaines suivants :
- Détection de présence ou d’absence d’objets sur convoyeurs automatiques
- Suivi de lignes pour robots mobiles (lignes noires sur fond blanc ou inversement)
- Comptage d’unités (compteurs optoélectroniques, encodeurs rotatifs)
- Systèmes de mesure sans contact
- Détecteurs de fin de course dans les automates
Grâce à sa plage de détection courte et précise, il facilite des lectures stables même dans des environnements de faible luminosité ambiante.
Facilité d’Intégration et Utilisation
- Montage direct sur carte avec espacement optimisé des broches
- Aucune nécessité d’alignement complexe lors de la pose, simplifiant la mise en œuvre en série
- Compatibilité native avec microcontrôleurs tels que Arduino, Raspberry Pi et modules de prototypage
La sortie du TCRT5000 peut être reliée directement à une entrée analogique ou numérique, offrant ainsi une adaptation rapide sur la plupart des plateformes domotiques ou éducatives.
Avantages du TCRT5000 sur d’Autres Solutions Optiques
- Rendement élevé dans la détection à courte portée grâce à l’alignement optimisé de l’émetteur et du récepteur
- Réduction significative des interférences luminosité ambiante due à l’emploi de l’infrarouge
- Consommation d’énergie maîtrisée grâce à une intensité de 10 mA
- Format réduit adapté aux applications embarquées ou miniaturisées
