TA7642 Circuit Radio AM TO-92

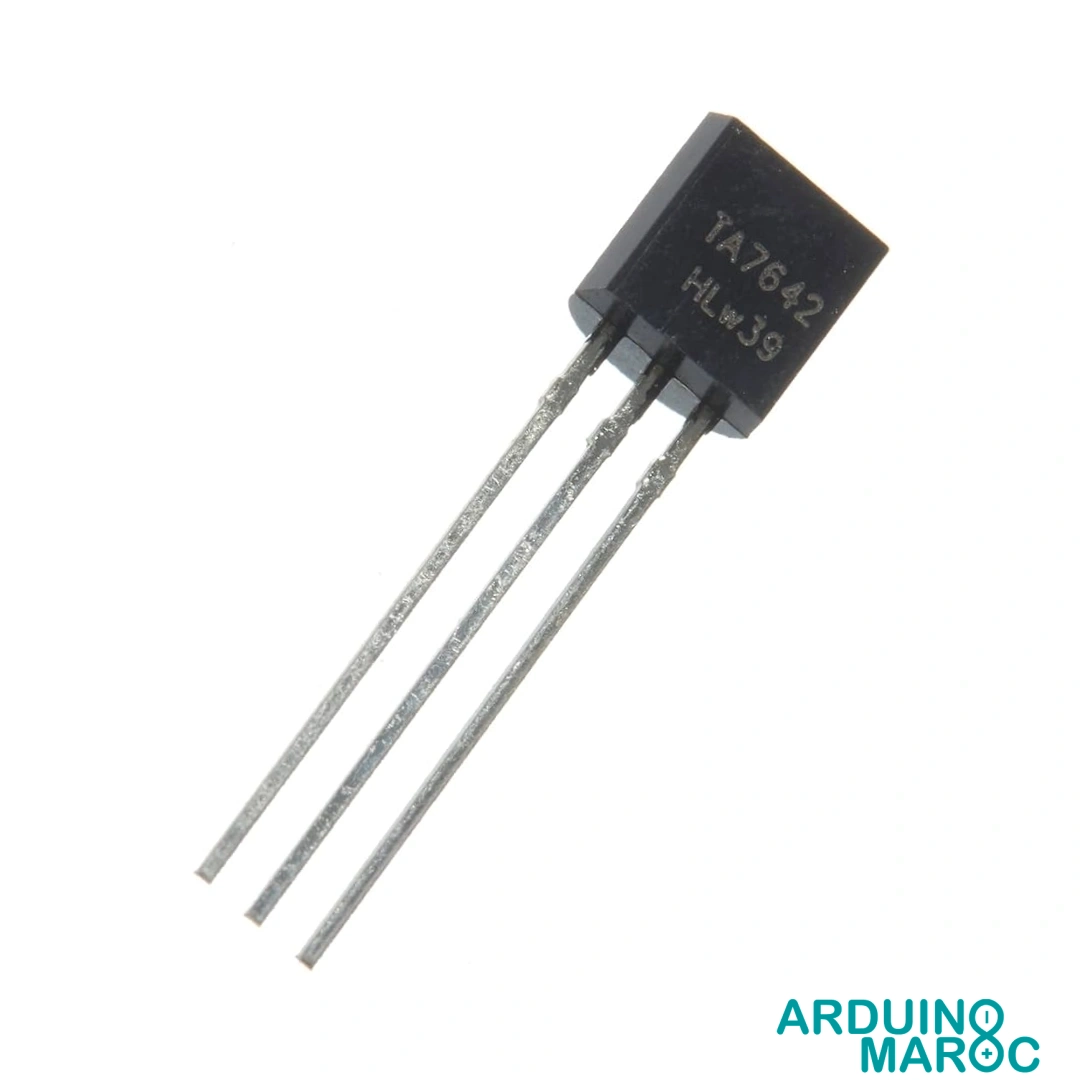

TA7642 TO-92 Circuit Radio AM est un circuit intégré compact dédié à la réception radio AM, fonctionnant à faible tension (1,3V à 1,6V) avec une consommation énergétique minimale d’environ 0,2 mA. Ce composant, intégré dans un boîtier TO-92, couvre la plage de fréquences AM de 520 à 1640 kHz et offre un gain élevé jusqu’à 72 dB, idéal pour les montages de radios portables ou systèmes de communication sans fil.
Utilisé principalement pour la réception de signaux en modulation d’amplitude, le TA7642 simplifie l’élaboration de récepteurs AM en réduisant le nombre de composants nécessaires. Il s’adresse aux projets électroniques nécessitant une intégration efficace du traitement du signal AM, aussi bien dans des systèmes audio compacts que dans des applications DIY et expérimentations radio.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
5.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
TA7642 TO-92 Circuit Radio AM
Le TA7642 en boîtier TO-92 est un circuit intégré radio AM incontournable pour la réalisation de récepteurs à faible consommation et de dispositifs compacts exploitant la modulation d’amplitude. Pensé pour fonctionner à très basse tension, ce composant constitue une solution idéale dans le développement d’appareils mobiles ou de prototypes axés sur la réception AM efficace et fiable.
Caractéristiques Techniques du TA7642
| Paramètre | Valeur |
|---|---|
| Tension de fonctionnement | 1,3V à 1,6V |
| Plage de fréquence | 520 kHz à 1640 kHz (Bande AM) |
| Consommation de courant | Environ 0,2 mA |
| Gain intégré | Jusqu’à 72 dB |
| Boîtier | TO-92, 4,8 mm x 4,8 mm |
- Idéal pour les alimentations sur batterie grâce à sa très faible consommation
- Compatibilité native avec la bande de diffusion AM standard
- Format compact simplifiant l’intégration sur circuit imprimé
Schéma de Brochage
Le TA7642 se présente sous un format TO-92 à trois broches, facilitant son implémentation rapide dans divers montages radiofréquences. Le brochage typique inclut l’entrée signal RF, la masse, et la sortie audio détectée.
Applications Pratiques
- Récepteurs AM portatifs (radios de poche, montages éducatifs)
- Modèles de tuners pour systèmes de cassettes audio classiques
- Dispositifs sans fil exploitant l’AM pour transmettre ou recevoir des signaux audio
- Outils pédagogiques pour l’enseignement de la technologie radio analogique
- Projets expérimentaux et kits électroniques d’initiation à la radioélectricité
Avantages et Points Forts
- Consommation extrêment réduite permettant une utilisation prolongée sur batterie
- Gain élevé intégré réduisant le besoin d’amplification externe
- Dimensions compactes autorisant l’intégration dans les appareils miniaturisés
- Optimisé pour une détection performante sur toute la plage AM standard sans ajustements complexes
Compatibilité et Accessoires
- Peut être intégré avec des bobines ferrite, condensateurs, et amplificateurs audio courants
- S’intègre parfaitement sur des platines d’essai (breadboards) ou circuits imprimés dédiés
- Convient pour une combinaison avec microcontrôleurs ou modules d’alimentation basse tension
