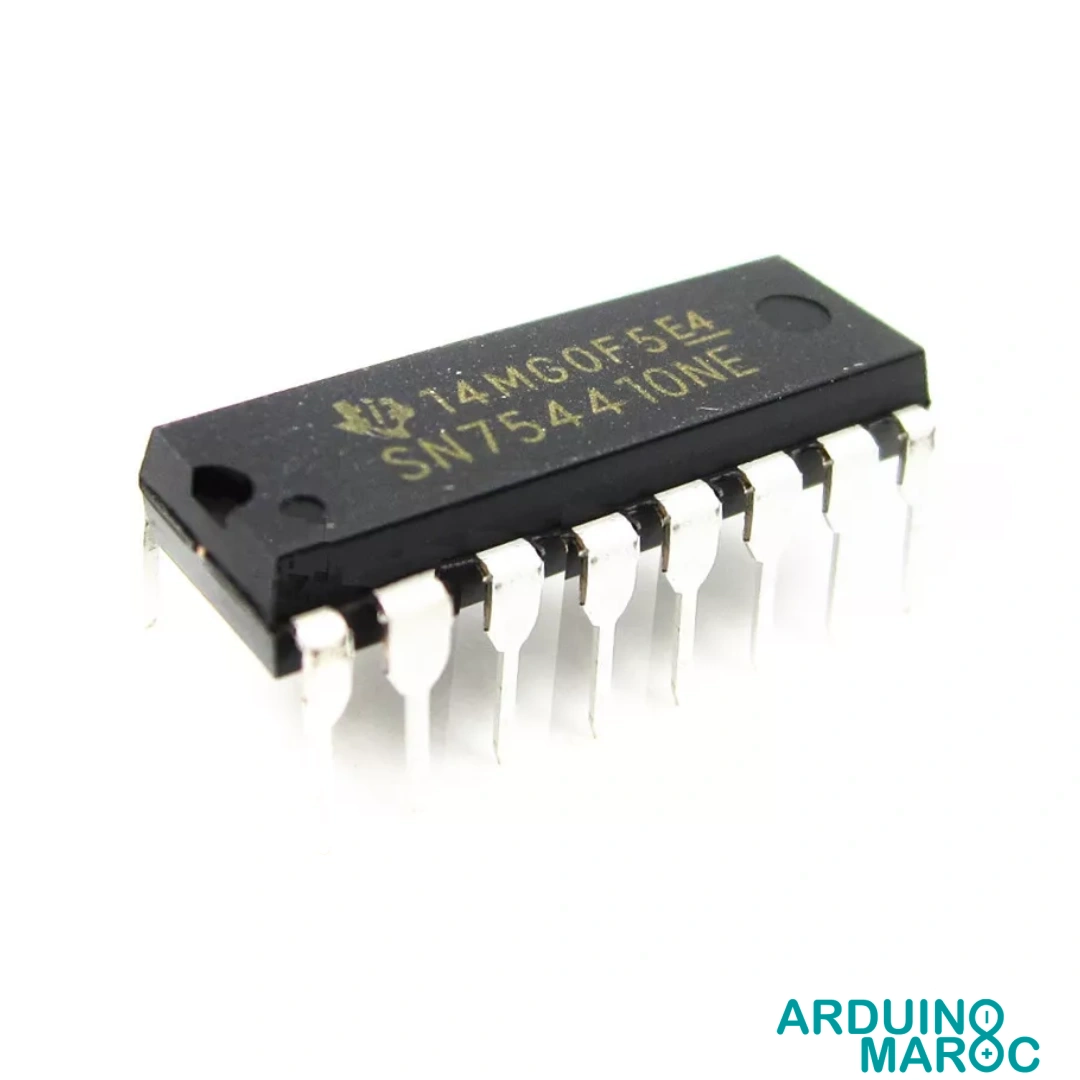

SN754410 Pont en H Quadruple 4 Canaux 1A 36V PDIP
Le SN754410 quadruple demi pont en H est un driver de moteur intégré puissant, permettant le contrôle précis de charges inductives telles que les moteurs à courant continu, moteurs pas à pas bipolaires, relais et solénoïdes. Supportant jusqu’à 1A par canal et compatible avec des signaux TTL ou bas-niveau CMOS, ce CI accepte une plage de tension d’alimentation étendue de 4,5V à 36V pour s’adapter à de nombreux projets d’automatisation et de robotique.
Grâce à ses quatre demi ponts en H intégrés dans un package PDIP 16 broches, le SN754410 permet le pilotage bidirectionnel de deux moteurs DC ou d’un moteur pas à pas à deux phases. Son architecture est idéale pour moduler la vitesse via PWM ou assurer une inversion de sens rapide, tout en garantissant une dissipation de puissance jusqu’à 2,075W. Ce composant est un standard pour la commande électronique de moteurs dans les systèmes embarqués ou les machines telles que imprimantes 3D et robots autonomes.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
18.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
SN754410 Quadruple Demi Pont en H
Le SN754410 est un circuit intégré spécialisé dans le pilotage de charges inductives, notamment moteurs à courant continu, moteurs pas à pas bipolaires, relais et solénoïdes. Doté de quatre demi ponts en H, ce composant s’impose comme une solution efficace pour le pilotage bidirectionnel et l’automatisation nécessitant une commande indépendante et précise.
Caractéristiques Techniques
| Paramètre | Valeur | Utilité |
|---|---|---|
| Nombre de canaux | 4 demi ponts en H | Pilotage simultané de deux moteurs DC ou d’un moteur pas à pas bipolaire |
| Courant maximal par canal | 1A continu | Contrôle de charges exigeant un courant élevé |
| Tension d’alimentation | 4,5 V à 36 V | Adaptation à de nombreux moteurs ou solénoïdes présents sur le marché |
| Dissipation de puissance | 2,075 W max. | Gestion thermique facilitée pour maintenir les performances |
| Compatibilité des entrées | TTL et bas-niveau CMOS | Intégration simple avec microcontrôleurs modernes |
| Package | PDIP 16 broches | Montage traversant, installation sur breadboard ou PCB |
Architecture et Fonctionnement Interne
- Chaque demi pont peut être contrôlé indépendamment, permettant des configurations flexibles : ponts complets pour moteurs DC, ou séparés pour bobines de moteurs pas à pas.
- Protection intégrée contre les courants inverses grâce à des diodes internes, évitant tout risque de dommage lors d’arrêts brusques ou d’inversions de polarité.
- Commutation rapide, adaptée aux signaux PWM pour variation de vitesse et gestion fine de la direction.
Applications Pratiques
- Gestion de robots mobiles à roues nécessitant des commandes individuelles précises pour chaque moteur.
- Pilotage de moteurs pas à pas dans les imprimantes 3D ou les machines CNC pour assurer des déplacements millimétrés et synchronisés.
- Commande de relais électromagnétiques ou de solénoïdes pour automatiser des séquences ou valider des systèmes de verrouillage.
- Intégration dans les modules domotiques demandant la gestion motorisée d’éléments tels que volets roulants, portes automatiques ou petits actionneurs.
Atouts et Particularités
- SN754410 propose quatre canaux indépendants, permettant la gestion simultanée de plusieurs dispositifs ou de plusieurs phases – avantage pour les développeurs de plateformes robotiques ou de machines automatisées.
- Sa compatibilité universelle avec les signaux logiques facilite la connexion aux systèmes de commande basés sur Arduino, Raspberry Pi ou autres microcontrôleurs.
- Le boîtier PDIP favorise la rapidité du prototypage et simplifie le remplacement lors de la maintenance ou de la mise à niveau de circuits existants.
Information Complémentaire
- Fréquence de commutation PWM recommandée : jusqu’à 20 kHz pour un fonctionnement optimal sans émissions parasites notables.
- Température de fonctionnement : -40°C à 85°C, ce qui permet d’utiliser le SN754410 dans des environnements industriels ou domestiques variés.
- Protection thermique interne pour éviter toute surchauffe lors d’utilisations prolongées ou d’applications exigeantes.
