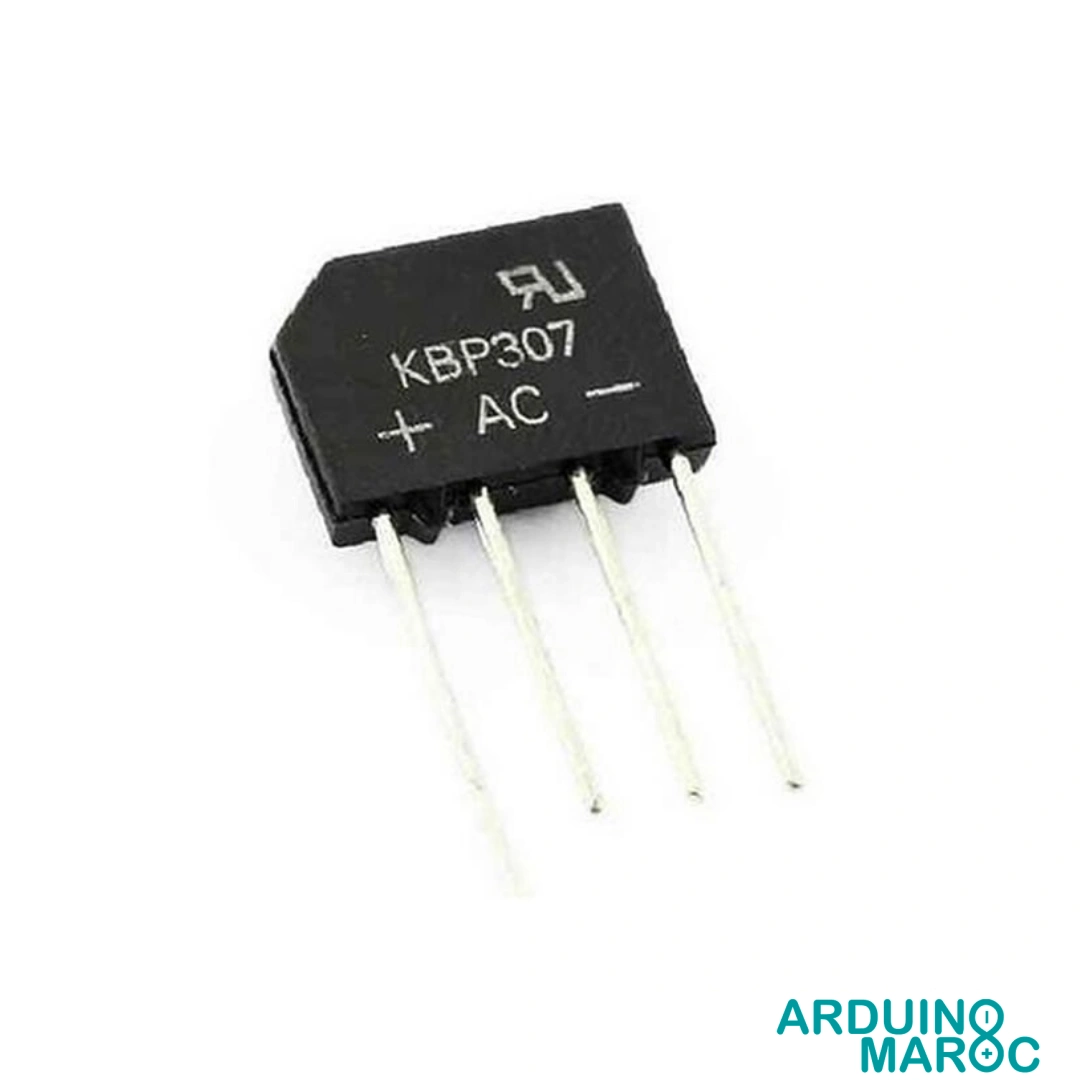

Pont redresseur KBP307 3A 700V
Le Pont Redresseur KBP307 3A 700V assure la conversion efficace du courant alternatif en courant continu, supportant jusqu’à 700V et délivrant un courant de 3A. Idéal pour les alimentations d’appareils électroniques, convertisseurs de tension ou systèmes de charge de batteries, ce KBP307 garantit un redressement stable et précis dans divers montages électroniques.
Grâce à son boîtier KBP et sa plage de température étendue de -55°C à +150°C, ce pont redresseur s’intègre aisément dans vos circuits d’alimentation ou projets Arduino. Ses performances électriques et sa facilité d’installation répondent aux besoins des applications nécessitant une conversion fiable AC/DC jusqu’à 3A et 700V.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
45.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Pont Redresseur KBP307 3A 700V
Le Pont Redresseur KBP307 3A 700V est un composant électronique essentiel pour l’alimentation de nombreux circuits nécessitant la transformation du courant alternatif en courant continu. Grâce à sa gestion efficace d’une tension inverse maximale de 700V et à sa capacité de traitement d’un courant jusqu’à 3A, il équipe idéalement les applications qui requièrent une alimentation DC stable et fiable.
Caractéristiques Techniques
- Courant Direct Rectifié (Io) : 3A – approprié pour alimenter plusieurs modules électroniques simultanément
- Tension Inverse Crête Répétitive (VRRM) : 700V – pour l’intégration dans des réseaux à haute tension
- Tension Directe Crête (VF) : 1.1V à 3A – garantit une perte minimale lors de la redressement
- Température de Fonctionnement (Tj) : -55°C à +150°C – permet un usage dans des conditions extrêmes
- Type de boîtier : KBP – format compact pour montage sur circuit imprimé
| Paramètre | Valeur |
|---|---|
| Tension inverse maximale (VRRM) | 700V |
| Courant de sortie (Io) | 3A |
| Température de fonctionnement | -55°C à +150°C |
| Type de boîtier | KBP |
Exemples d’Applications Pratiques
Le KBP307 est particulièrement apprécié dans les montages où la stabilité de l’alimentation DC et la tolérance aux fortes tensions sont recherchées. Il intervient dans les secteurs suivants :
- Alimentations de dispositifs électroniques nécessitant une conversion AC/DC
- Modules de charge pour batteries au plomb-acide, lithium ou NiMH
- Systèmes embarqués pour l’automatisation industrielle
- Circuits d’alimentation pour électroménagers
- Convertisseurs de tension pour applications Arduino et microcontrôleurs
Procédure d’Intégration avec Arduino
- Connecter les bornes AC (~) du Pont Redresseur KBP307 à la source secteur alternative.
- Relier la sortie positive (+) sur l’entrée Vin de l’Arduino, et la sortie négative (-) sur la broche GND.
- S’assurer que l’alimentation DC respecte les seuils du microcontrôleur pour éviter tout dommage.
Atouts et Points Différenciateurs
- Faible chute de tension directe : Permet des performances électriques optimisées lors du redressement.
- Large plage de température de fonctionnement : Apte à fonctionner en environnement industriel ou extérieur.
- Courant soutenu de 3A : Adapté aux charges exigeantes.
- Boîtier compact : Facile à intégrer même dans des espaces restreints sur les PCB.
Compatibilité avec les Plateformes et Accessoires
- Pont Redresseur KBP307 fonctionne avec la quasi-totalité des microcontrôleurs, plateformes de prototypage comme Arduino et Raspberry Pi (avec conversion appropriée de la tension), et blocs d’alimentation pour systèmes embarqués.
- Utilisable en complément de condensateurs de filtrage, fusibles, et régulateurs pour obtenir une alimentation DC lissée et sécurisée.
Résumé des Performances
Grâce à son support d’une tension inverse élevée et à son rendement lors de la conversion AC/DC, le Pont Redresseur KBP307 3A 700V s’intègre parfaitement dans les circuits nécessitant une alimentation stable même en conditions difficiles. Son format, la facilité de mise en œuvre et la plage thermique offerte garantissent un usage sûr dans de nombreux environnements techniques.
