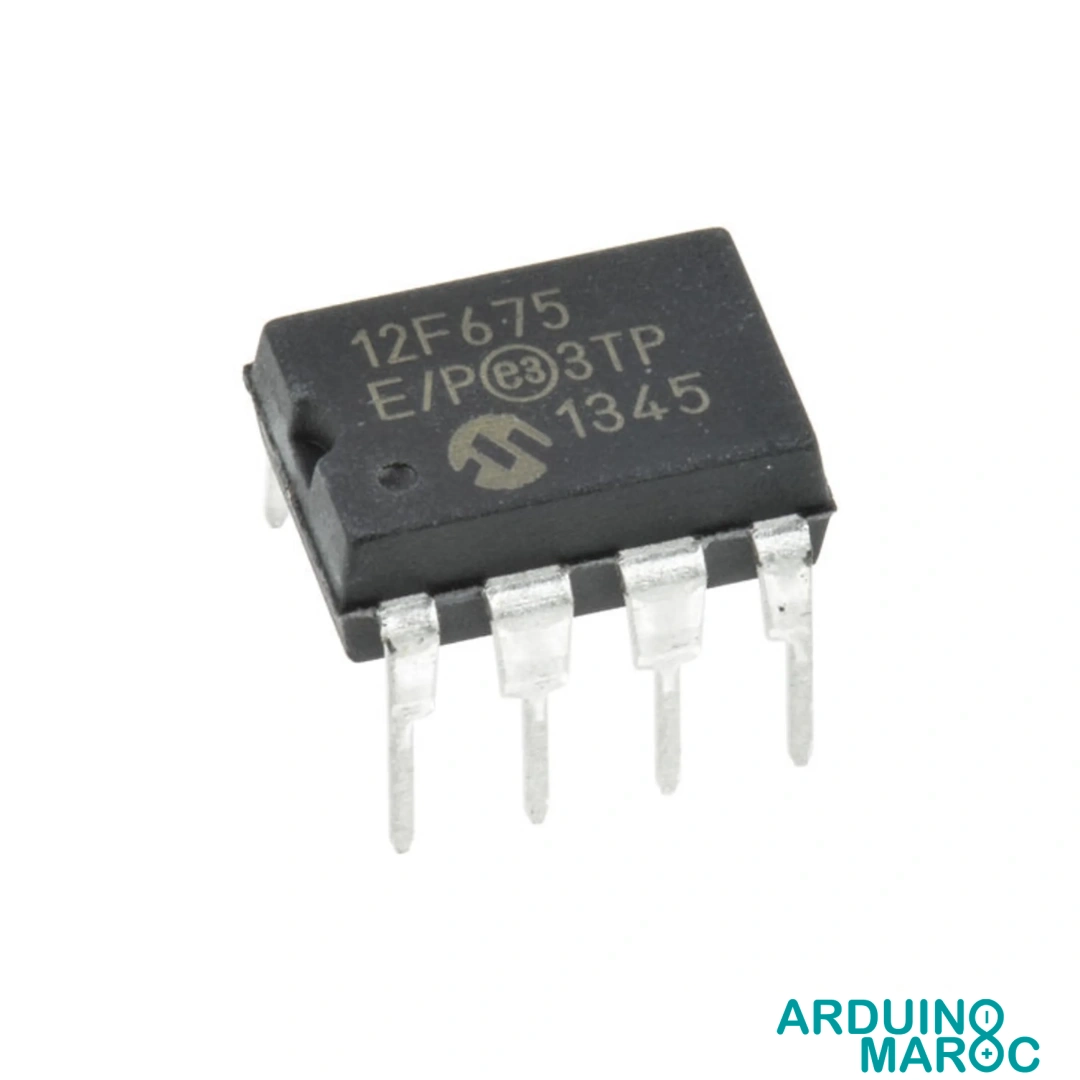

PIC12F675 Microcontrôleur 8 bits 8 broches 1,75KB Flash

Le PIC12F675 Microcontrôleur 20MHz 1.75KB est basé sur une architecture RISC 8 bits optimisée pour la rapidité d’exécution grâce à un jeu de 35 instructions. Il fonctionne à une fréquence maximale de 20 MHz et intègre une mémoire flash de 1 Ko, 64 octets de SRAM ainsi qu’une EEPROM de 128 octets pour le stockage non volatile. La large plage de tension d’alimentation de 2,0V à 5,5V et l’oscillateur interne de 4 MHz avec possibilité de calibration offrent une flexibilité d’utilisation dans de nombreux environnements électroniques.

Avec ses 6 broches d’E/S, convertisseur analogique-numérique 10 bits sur 4 canaux, timers 8 et 16 bits, module comparateur analogique et options de programmation en circuit, le PIC12F675 s’intègre parfaitement aux projets d’acquisition de données, de contrôle embarqué et de gestion de signaux, notamment pour les réalisations demandant une faible consommation énergétique. Sa conception compacte et ses fonctions de gestion d’alimentation en veille adressent particulièrement les dispositifs alimentés sur batterie et les applications autonomes exigeant performance et efficacité.

Promotion Arduino

Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %

Sale_coupon_15

25.00د.م.

Add to compare

Ajouter à mes favoris

14 People watching this product now!

Retrait au magasin Moussasoft

A récupérer aujourd'hui

Gratuit

La livraison de courrier

Notre coursier livrera à l'adresse indiquée

2-3 Jours

40,00 Dh

Livraison par courrier DHL

Le courrier DHL livrera à l'adresse indiquée

2-8 Jours

$12,00

Garantie

Plus de détails

Retours gratuits sous 7 jours

Plus de détails

Mode de paiement : A la livraison, Chèque, Virement

Description

PIC12F675 Microcontrôleur 8 bits 20MHz 1.75KB : Un composant compact à faible consommation pour l’embarqué

Le PIC12F675 microcontrôleur est idéal pour les systèmes embarqués nécessitant un contrôle précis, une faible consommation d’énergie et une intégration facilitée grâce à son format compact 8 broches. Bâti sur une architecture RISC hautement optimisée, cet élément essentiel de la gamme Microchip offre une efficacité de traitement remarquable, s’adaptant parfaitement aux projets électroniques nécessitant une gestion du signal analogique et numérique, tout en assurant des cycles d’instruction rapides et une réponse fiable même sous alimentation par batterie.

Caractéristiques Techniques du PIC12F675

Spécification	Détail	Utilité dans les Projets
Architecture CPU	RISC 8 bits, 35 instructions	Programmation rapide et simplifiée, temps de développement réduit
Vitesse d’horloge	Jusqu’à 20 MHz (oscillateur interne 4MHz calibrable)	Traitement efficace, adaptabilité aux applications temporelles critiques
Mémoire programme	1,75 KB Flash (1024 mots x 14 bits)	Stockage de programmes embarqués compacts
SRAM / EEPROM	64 octets SRAM / 128 octets EEPROM	Gestion de variables et conservation de paramètres après coupure alimentation
Tension de fonctionnement	2,0V à 5,5V	Utilisation sur dispositifs portables et secteur
E/S numériques	6 broches configurables	Connexion de capteurs, relais, interfaces utilisateur, LEDs
ADC	4 canaux 10 bits	Acquisition et numérisation de signaux analogiques de capteurs
Timers intégrés	Timer0 (8 bits), Timer1 (16 bits)	Mesure de temps, génération de signaux PWM, détection d’événements
Programmation	ICSP (In-Circuit Serial Programming)	Mise à jour simplifiée du firmware en place
Boîtier	PDIP, SOIC, DFN-S, MLF 8 broches	Intégration sur breadboard ou circuits imprimés compacts

Fonctionnalités Spécifiques et Gestion de l’Énergie

Réveil sur interruption externe : Idéal pour les applications nécessitant de sortir d’un mode veille lors d’un événement précis.
Watchdog timer (WDT), Power-on Reset (POR) et Brown-out Reset (BOR) : Sécurité accrue pour un fonctionnement autonome sécurisé contre les dysfonctionnements électriques.
Mode veille (Sleep) et courant ultra-faible : Fait pour les systèmes sur batterie ou durée de vie prolongée en veille.
Comparateur analogique intégré : Simplification des tâches de comparaison de seuil, réduction du nombre de composants externes.

Applications Pratiques du PIC12F675

Systèmes d’acquisition de données : Mesure de température, humidité, luminosité via l’ADC pour logger ou transmettre des informations dans des stations autonomes.
Automatisations domestiques et domotique : Contrôle de volets, éclairage, temporisation ou pilotage de petits moteurs.
Génération de signaux PWM : Contrôle d’intensité d’éclairage LED, régulation de vitesse de ventilateurs ou moteurs DC.
Pilotage de relais et interfaces utilisateur : Boutons, afficheurs simples pour commandes à distance ou automatisées.
Équipements médicaux, dispositifs portables et capteurs autonomes : Grâce à son faible encombrement et à sa consommation réduite.

Atouts Techniques et Différences Face à D’autres Microcontrôleurs

Simplicité d’intégration : Le nombre réduit de broches rend le placement sur PCB efficace, particulièrement pour les dispositifs miniaturisés.
Faible consommation énergétique : Courant de repos extrêmement bas, parfait pour les applications longue durée hors secteur.
Précision de conversion ADC 10 bits : Permet le développement d’interfaces capteurs fiables, au-delà des convertisseurs 8 bits classiques.
Programmation flexible : Supportée par de nombreux environnements (MPLAB X IDE, MPLAB XC8) et équipements de programmation Microchip (PICkit…).
Oscillateur interne calibrable : Dispense d’un composant externe pour la plupart des applications, tout en offrant la possibilité d’une source d’horloge externe si la précision temporelle l’exige.
