Photo-interrupteur KY-010 module optique Arduino

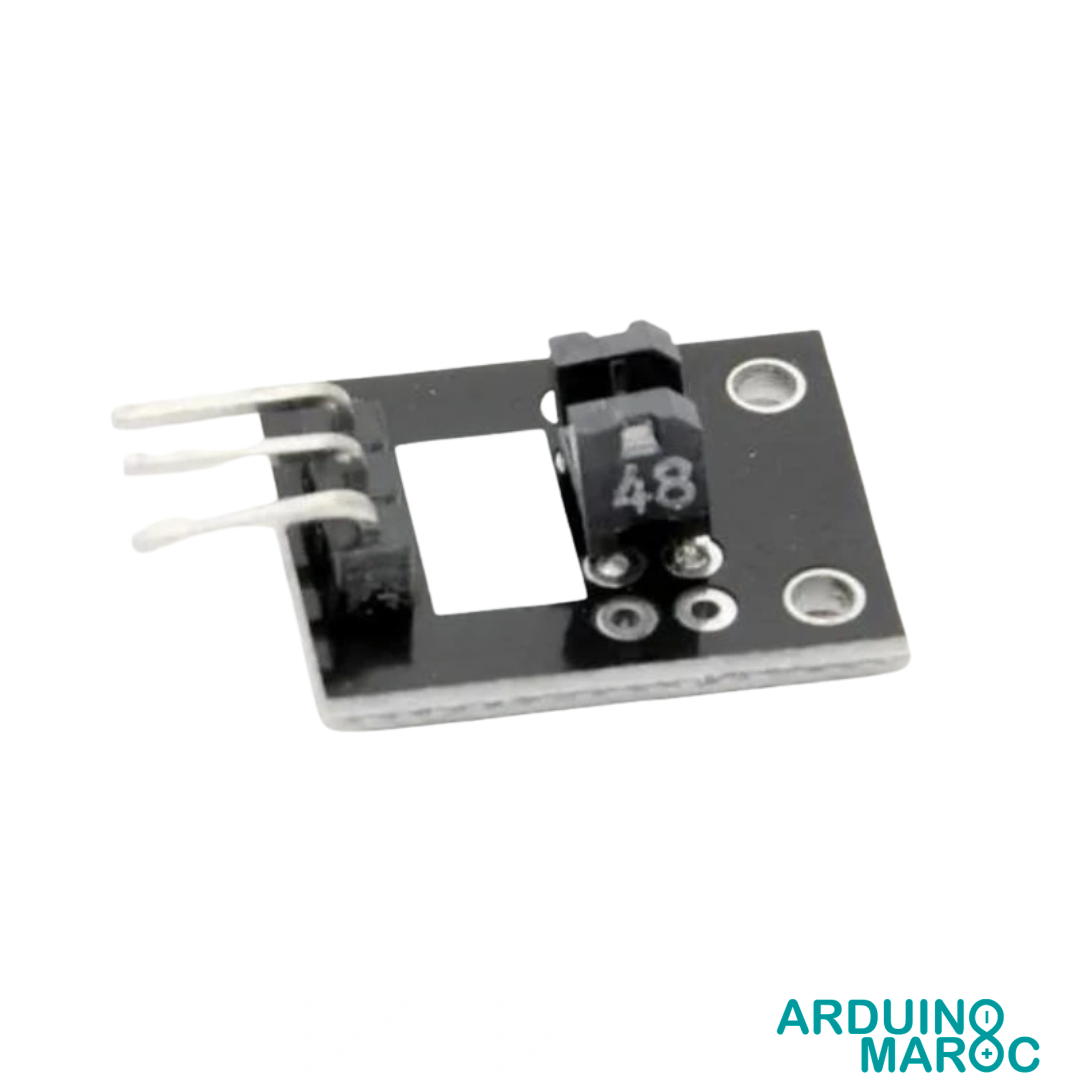

KY-010 Photo Interrupter Module

Le KY-010 Photo Interrupter Module s’appuie sur la détection optique pour offrir une solution efficace à la fois simple et fiable dans la détection d’objets, le comptage et la gestion automatisée dans divers systèmes électroniques. Grâce à la combinaison d’une diode infrarouge émettrice et d’un phototransistor récepteur intégrés dans un module compact, le capteur photo-interrupteur KY-010 détecte précisément toute interruption du faisceau lumineux causée par le passage d’un objet. Ce composant se distingue par sa facilité d’intégration dans les projets basés sur l’Arduino et d’autres microcontrôleurs.

Caractéristiques Techniques

Architecture du Module et Schéma de Connexion

Le KY-010 photo interrupter module comprend trois broches clairement identifiées pour une intégration simplifiée :

• Broche + : Alimentation entre 3,3 V et 5 V.
• Broche – : Connexion à la masse (GND).
• Broche S (Signal) : Communication de l’état de détection vers un microcontrôleur.

L’installation se fait en reliant la broche + à la sortie 5V, la broche – à la masse et S à un port numérique du contrôleur. Cette connexion directe permet une lecture fiable de l’état d’interruption du faisceau infrarouge.

Applications Pratiques

• Détection d’objets : Présence ou absence d’un élément traversant le faisceau, idéal pour la détection sans contact dans les robots mobiles ou convoyeurs automatisés.
• Comptage d’unités : Application courante dans les systèmes de comptage de passages sur tapis roulants ou portiques.
• Encodeur d’angle et de vitesse : En association avec un disque ranuré, il assure le suivi précis des rotations pour le contrôle de moteurs ou la mesure de vitesse.
• Robots suiveurs de ligne : Utilisé dans la détection du passage d’une ligne, ce qui active une réponse automatique du robot.
• Interrupteur de sécurité : Permet le déclenchement d’une action lors de l’interruption du faisceau infrarouge pour des dispositifs nécessitant une sécurité supplémentaire.

Atouts du KY-010 par rapport aux solutions classiques

• Simplicité d’intégration : Connexion aisée à l’Arduino ou à tout microcontrôleur acceptant le signal numérique.
• Réponse rapide : Temps de réaction optimal lors du passage ou de l’interruption d’objet.
• Précision de détection : Détection fiable même sur de petits objets opaques, limitant les erreurs de comptage ou de détection.
• Format compact : Facilite l’incorporation dans des architectures d’automates et de robots où l’espace est restreint.

Simplicité d’Utilisation avec les plateformes Arduino

L’utilisation avec Arduino est directe : il suffit de raccorder les trois broches, puis de lire l’état logique sur la broche signal à l’aide d’un code minimal. Cette interface évite tout réglage complexe et convient parfaitement à l’apprentissage de la détection optique ou à la réalisation de prototypes fonctionnels.

Résumé des Points Techniques Importants

• Sortie numérique facilement exploitée sur la plupart des microcontrôleurs.
• Faible consommation d’énergie adaptée aux montages autonomes ou embarqués.
• Stable dans de larges plages de température (-25 °C à +85 °C), ce qui le rend utilisable en environnement industriel ou éducatif.

Compatibilité et Extensions

• Plateformes supportées : Arduino UNO, Mega, Nano, ESP8266, STM32, Raspberry Pi (via adaptation du signal), et autres microcontrôleurs.
• Accessoires complémentaires : Disques rotatifs à fenêtre pour mesures de précision, supports mécaniques, modules relais pour automatisation d’actions en fonction des détections.

Performances et Stabilité

• Durée de vie de la diode infrarouge : Jusqu’à 10 000 heures d’utilisation efficace.
• Stabilité de la détection : Maintien constant de la sensibilité, même après de nombreux cycles de commutation.
