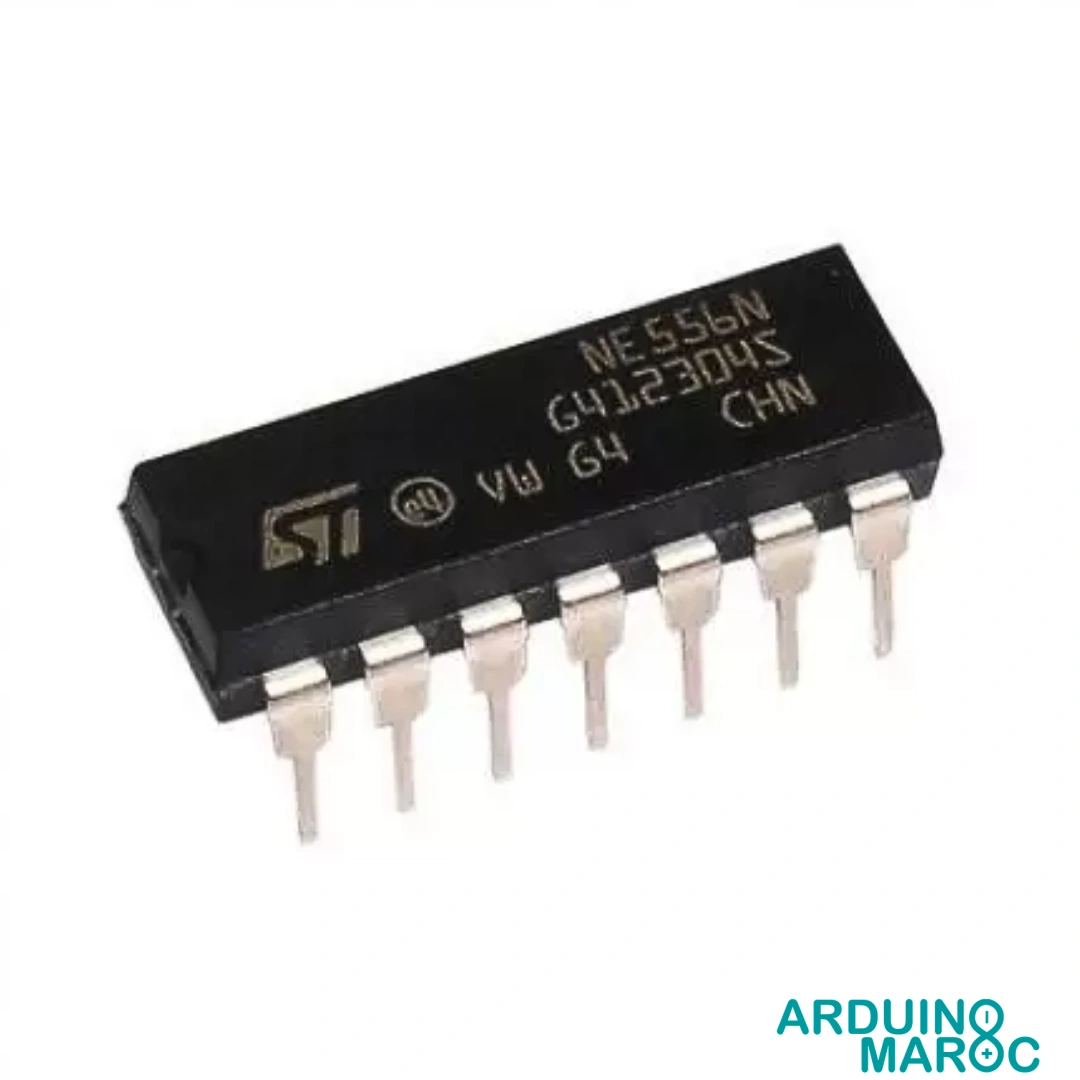

NE556 Dual temporisateur temporisation précision applications
Le NE556 Dual Temporisateur se présente comme un circuit intégré double temporisateur qui permet de générer des délais précis et des formes d’onde variées. Fonctionnant entre 4,5V et 15V, ce composant intègre deux temporisateurs indépendants offrant chacun une sortie jusqu’à 200 mA, avec des temps de réaction rapides – montée et descente typiquement 100 ns – pour la gestion de temporisations allant des microsecondes à plusieurs heures.
Grâce à ses modes monostable et astable, le NE556 Dual Temporisateur répond efficacement aux besoins de pilotage de LED, de génération PWM, de contrôle de temporisation dans les circuits de moteurs ou dans les systèmes de retards au démarrage. Son faible courant de consommation de 10 mA en fait une option économe pour les montages compacts et intégrés, tout en assurant des performances stables sur la plage de température 0°C à 70°C.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
6.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
NE556 Dual Temporisateur : Temporisation de précision pour applications électroniques
Le NE556 Dual Temporisateur s’impose comme une référence incontournable pour les circuits nécessitant une temporisation précise et stable. Sa structure double intègre deux temporisateurs indépendants dans un seul boîtier, ce qui le rend idéal pour le développement de modules de délai, de générateurs d’impulsions ou de clignotants synchronisés. Grâce à ses vastes plages de fonctionnement, ce composant s’adapte aussi bien aux montages simples qu’aux applications complexes en automatisation, contrôle moteur, ou gestion d’évènements électroniques.
Caractéristiques Techniques essentielles du NE556 Dual Temporisateur
| Spécification | Valeur | Utilité |
|---|---|---|
| Tension de fonctionnement | 4,5V à 15V | Compatible avec les standards courants d’alimentation en électronique |
| Courant de sortie maximal | 200 mA par canal | Pilotage direct de charges comme LEDs ou buzzers sans driver supplémentaire |
| Température de fonctionnement | 0°C à 70°C | Utilisation adaptée à la plupart des milieux domestiques et industriels |
| Temps de montée/descente | 100 ns typique | Transitions rapides, parfaites pour la génération de signaux précis |
| Consommation de courant | 10 mA typique | Faible sollicitation énergétique pour des applications basse consommation |
| Modèles de fonctionnement | Monostable & astable, indépendant/cascade | Paramétrage flexible selon les besoins du projet |
Modes de Fonctionnement
- Mode monostable : Produit une impulsion de durée déterminée sur un canal après réception d’un signal déclencheur.
- Mode astable : Génère un signal périodique de fréquence réglable, idéal pour réaliser des oscillateurs ou des clignotants.
- Fonctionnement indépendant ou en cascade : Les deux temporisateurs peuvent être utilisés de façon isolée ou combinée pour des scénarios à étapes multiples.
Applications Pratiques
- Génération de signaux PWM pour le contrôle de moteurs à courant continu ou la gestion de la luminosité de LED.
- Retard d’activation dans les systèmes de démarrage progressif ou séquentiel.
- Clignotement d’indicateurs lumineux pour tableaux de signalisation ou dispositifs d’alarme.
- Détection de sous-tension et surveillance de réseaux électriques.
- Minuterie pour temporiser l’activation d’un appareil ou d’un relais.
- Modules d’alarmes à temporisation réglable
Avantages et Points Forts
- Double temporisateur intégré : Réduit l’encombrement sur les circuits imprimés et permet d’économiser des composants par rapport à l’association de deux temporisateurs simples.
- Précision de timing élevée : Stabilité des délais grâce à la conception interne du NE556, adaptée aux tâches de synchronisation critiques.
- Large plage de temporisation : Ajustement possible des délais de quelques microsecondes à plusieurs heures avec une seule puce.
- Sorties à forte capacité de courant : Adaptées au pilotage direct de charges typiques sans circuits additionnels.
Compatibilité et Intégration
- Arduino, Raspberry Pi et microcontrôleurs : Parfaitement adapté pour l’association avec des plateformes de prototypage grâce à son interface simple.
- Modules de puissance/relais, cartes de prototypage et breadboards : Procure une connexion facile pour les développements ou tests rapides.
- Montages analogiques et numériques : Fonctionne à la fois dans des circuits analogiques purs ou en interface avec des systèmes digitaux.
