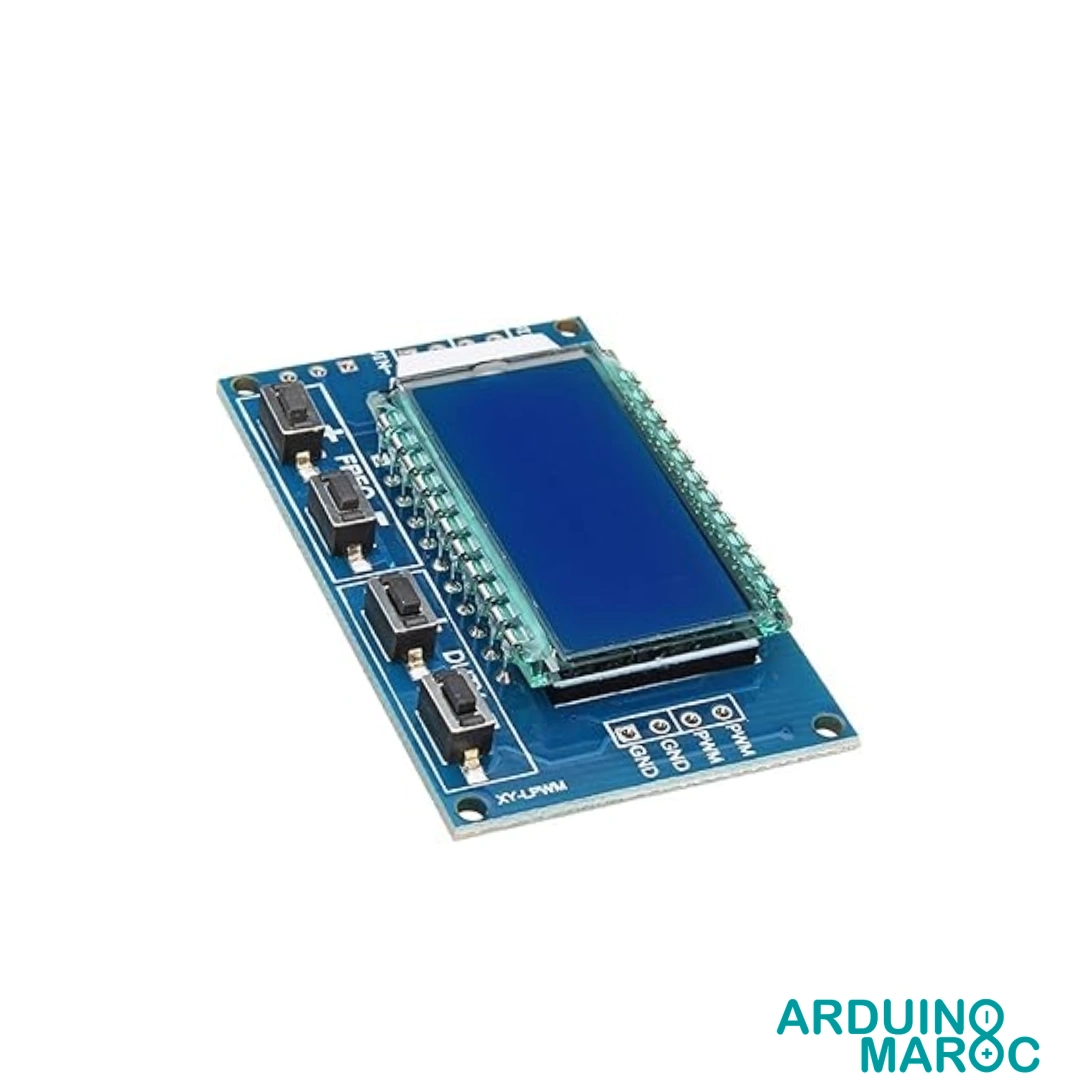

Module Générateur PWM 1Hz-150kHz Écran LCD

Name: Module Générateur PWM 1Hz-150kHz Écran LCD - Arduino Maroc
SKU: P8C4T2-9058
Price: 85.00 MAD
Availability: InStock

Le Module Générateur PWM Variable 1Hz-150Khz avec écran LCD assure une modulation précise de signaux PWM sur une plage de 1 Hz à 150 kHz. Grâce à l’affichage LCD, la fréquence et le cycle de service sont affichés en temps réel, permettant un ajustement simple via les boutons dédiés. La configuration étendue permet, par des actions courtes ou longues, d’affiner rapidement les valeurs selon les besoins techniques de chaque projet.

Ce générateur PWM variable fonctionne sous une tension de 3,3V à 30V DC, délivrant un courant de 5 à 30 mA et offrant deux modes de réglage : normal (jusqu’à 150 kHz) et précis (jusqu’à 15 kHz). Idéal pour le pilotage de moteurs, la génération de signaux d’onde carrée ou les applications série TTL, il s’intègre parfaitement dans les systèmes de contrôle électronique nécessitant un signal PWM flexible et une configuration intuitive.

UGS : P8C4T2-9058

Promotion Arduino

Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %

Sale_coupon_15

85.00د.م.

Add to compare

Ajouter à mes favoris

20 People watching this product now!

Retrait au magasin Moussasoft

A récupérer aujourd'hui

Gratuit

La livraison de courrier

Notre coursier livrera à l'adresse indiquée

2-3 Jours

40,00 Dh

Livraison par courrier DHL

Le courrier DHL livrera à l'adresse indiquée

2-8 Jours

$12,00

Garantie

Plus de détails

Retours gratuits sous 7 jours

Plus de détails

Mode de paiement : A la livraison, Chèque, Virement

Description

Module Générateur PWM Variable 1Hz-150kHz avec Écran LCD

Le Module Générateur PWM Variable 1Hz-150kHz équipé d’un écran LCD se distingue comme un outil essentiel pour le contrôle et la modulation de signaux PWM dans les projets électroniques avancés. Grâce à son interface intuitive et à la précision de ses réglages, ce dispositif permet d’ajuster finement la fréquence ainsi que le cycle de service des signaux carrés, répondant aux exigences de laboratoires, prototypages et bancs de tests industriels.

Caractéristiques Techniques

Spécification	Détails
Tension de fonctionnement	3,3V à 30V DC
Gamme de fréquence	1Hz à 150kHz (mode normal), 1Hz à 15kHz (mode précis)
Précision de la fréquence	2%
Courant de sortie	5 à 30 mA
Amplitude de sortie	Égale à la tension d’alimentation
Température opérationnelle	-40°C à +85°C
Dimensions	79 mm x 43 mm x 37 mm

Le Module Générateur PWM Variable intègre des fonctionnalités avancées tel que la gestion précise du signal PWM via microcontrôleur. Son afficheur LCD offre un retour visuel immédiat sur la fréquence et le cycle de service, optimisant l’ajustement des signaux en temps réel. Les boutons dédiés (FREQ+, FREQ-, DUTY+, DUTY-) assurent une calibration rapide et intuitive des paramètres, avec une alternance entre mode normal et mode précis pour répondre aux différents besoins d’expérimentation.

Modes de Fonctionnement et Réglages

Réglage de la fréquence de 1 Hz à 150 kHz en mode normal, et de 1 Hz à 15 kHz en mode précis
Cycle de service ajustable de 0 à 100 % avec une précision pouvant atteindre 0,1 % en mode précis
Changement de mode par appui long sur les boutons FREQ+ et FREQ-
Affichage direct sur écran LCD pour une lecture rapide et fiable des valeurs

Fonction	Bouton	Description	Mode	Plage/Précision
Réglage fréquence	FREQ+ / FREQ-	Augmentation/diminution pas à pas ou accélérée	Normal	1Hz à 150kHz, précision 1%
Réglage fréquence	FREQ+ / FREQ-	Augmentation/diminution pas à pas ou accélérée	Précis	1Hz à 15kHz, précision 0,1%
Réglage cycle de service	DUTY+ / DUTY-	Modification entre 0% et 100%	Normal et Précis	Précision 1% (normal), 0,1% (précis)

Applications Pratiques

Test et calibration de circuits à base de microcontrôleurs
Pilotage et variation de vitesse des moteurs DC ou brushless
Commande d’éclairage à LED par modulation PWM
Implémentation dans des bancs de test automatisés et simulateurs de signaux numériques
Transmission expérimentale de données numériques TTL

Avantages et Points Forts

Grande flexibilité de réglage grâce à une plage de fréquences étendue et une modulation fine du cycle de service, offrant des possibilités d’adaptation à de multiples architectures électroniques.
Interface LCD intuitive facilitant la lecture et l’ajustement des paramètres en temps réel, limitant ainsi les erreurs de configuration.
Précision de modulation accrue en mode précis, utile pour les applications nécessitant un contrôle rigoureux du signal.
Compatibilité directe avec des tensions d’alimentation allant jusqu’à 30V, simplifiant l’intégration sur divers bancs de développement et prototypes.
Format compact adapté à l’intégration au sein d’armoires ou de maquettes de dimension réduite.

Facilité d’Utilisation

Réglage intuitif via boutons accessibles
Navigation simple entre les modes d’affichage et de configuration
Affichage instantané des changements de paramétrage

Le Module Générateur PWM Variable 1Hz-150kHz avec Écran LCD s’impose ainsi comme un instrument performant pour la génération précise de signaux PWM, répondant aux exigences de mise en œuvre dans l’automatisation, le prototypage, et le contrôle industriel. Son intégration rapide, sa flexibilité, et son affichage direct jouent un rôle déterminant dans la simplicité d’utilisation et l’optimisation des essais sur banc ou en environnement de développement.
