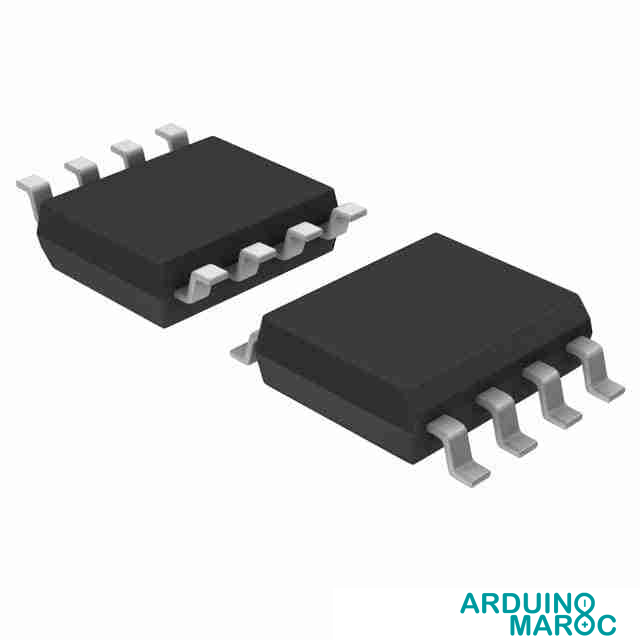

MAX4194ESA+ Amplificateur Opérationnel Rail à Rail CMOS
Amplificateur opérationnel MAX4194ESA+ au format SO et montage CMS, adapté aux applications exigeant une faible consommation grâce à un courant d’alimentation maximal de 20 nA. Ce composant à 8 broches offre une sortie Rail to Rail et une remarquable résistance d’entrée pouvant atteindre 1GΩ, garantissant des performances stables même à très basse consommation.
Avec un CMRR minimum de 60dB, une tension d’offset d’entrée plafonnant à 0,69mV et une plage de températures de fonctionnement de -40°C à +85°C, le MAX4194ESA+ s’intègre facilement dans les montages alimentés en simple ou en double (2,7 à 7,5 V ou ±1,35 à ±3,75V). Son produit gain-bande typique est de 0,25 MHz, et ses dimensions compactes (5 x 4 x 1,5 mm) facilitent l’intégration dans des circuits miniaturisés sans compromis sur la performance.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
55.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Amplificateur opérationnel MAX4194ESA+ – Performances optimales à ultrafaible courant
Le MAX4194ESA+ s’impose comme une référence incontournable pour les applications nécessitant un amplificateur opérationnel à ultrafaible consommation et à sortie rail à rail. Grâce à sa très faible consommation en courant et sa large plage de tensions d’alimentation, il répond parfaitement aux exigences des appareils alimentés sur batterie, des systèmes d’instrumentation et des circuits de précision nécessitant à la fois compacité et stabilité.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| CMRR minimum | 60 dB |
| Courant d’alimentation maximum | 20 nA |
| Dimensions | 5 x 4 x 1,5 mm |
| Nombre de broches | 8 |
| Produit gain-bande typique | 0,25 MHz |
| Sortie | Rail à Rail |
| Résistance d’entrée maximale | 1 GΩ |
| Température d’utilisation | -40 °C à +85 °C |
| Tension d’alimentation asymétrique | 2,7 V à 7,5 V |
| Tension d’alimentation symétrique | ±1,35 V à ±3,75 V |
| Tension d’offset d’entrée maximale | 0,69 mV |
| Type de boîtier | SO |
| Montage | CMS |
| Type d’alimentation | Simple ou Double |
Les ingénieurs apprécient particulièrement le courant d’alimentation extrêmement faible de 20 nA, propice aux dispositifs mobiles ou intégrés où chaque microampère compte. Son CMRR solide garantit une précision remarquable même en présence de signaux parasites. La plage de température de fonctionnement étendue permet une intégration dans des environnements industriels variés.
Applications typiques
- Circuits de mesure de signaux faibles et acquisition de données dans les systèmes embarqués.
- Instrumentation portable et moniteurs biomédicaux nécessitant une consommation d’énergie ultra réduite.
- Amplification de signaux dans les capteurs chimiques et biologiques.
- Équipements de détection autonomes.
Points forts et différenciateurs
- Sortie rail à rail offrant une plage maximale d’utilisation du signal, idéale pour les alimentations basses.
- Résistance d’entrée élevée, minimisant les effets de charge sur les circuits précédents.
- Dimensions réduites et boîtier CMS pour une intégration en surface, adaptée aux circuits compacts.
- Double mode d’alimentation (simple ou symétrique), procurant une flexibilité de configuration.
- Tension d’offset d’entrée très faible, essentielle pour une reproduction précise des signaux d’entrée.
Facilité d’intégration et de montage
Le MAX4194ESA+, proposé en boîtier SO et montage CMS, convient parfaitement à l’intégration sur les cartes électroniques à densité élevée. Son brochage standard à 8 broches simplifie le remplacement ou la conception de nouveaux circuits, que ce soit pour des prototypes ou des séries.
