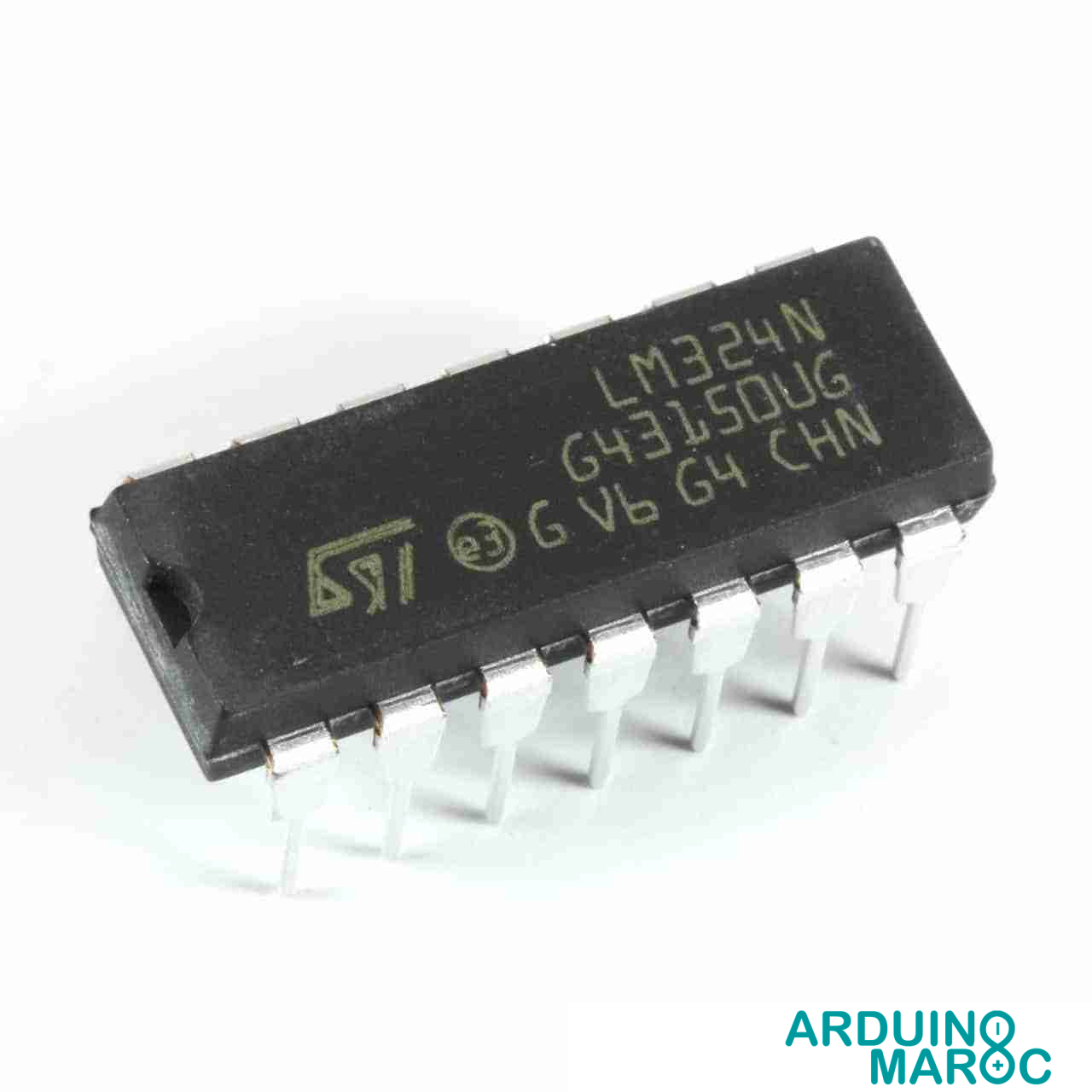

LM324N amplificateur opérationnel quad DIP14
L’amplificateur opérationnel LM324N intègre quatre amplificateurs à faible consommation dans un boîtier DIP14 standard, adapté aux circuits analogiques nécessitant un fonctionnement sur une plage de tension étendue de 3V à 30V. Son gain en bande-passante de 1,3 MHz, sa vitesse de balayage de 0,4V/µs et son offset d’entrée maximal de 7mV offrent des performances stables pour les applications audio, d’instrumentation ou d’automatisation.
Grâce à sa température de fonctionnement comprise entre -40°C et +85°C, le LM324N répond parfaitement aux exigences de nombreuses conceptions électroniques embarquées. Idéal pour l’intégration en prototypage et en production, cet AOP quadruple permet de réaliser des montages amplificateurs, suiveurs de tension ou comparateurs linéaires tout en économisant de l’espace sur vos circuits imprimés.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
8.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Amplificateur opérationnel LM324N
L’amplificateur opérationnel LM324N est un circuit intégré regroupant quatre amplificateurs opérationnels indépendants dans un seul boîtier DIP14. Ce composant à faible consommation est largement exploité pour la réalisation de solutions analogiques économiques, offrant des performances stables dans les environnements électroniques les plus divers, des montages audio aux systèmes d’acquisition de signaux.
Caractéristiques techniques principales
| Paramètre | Valeur |
|---|---|
| Type de composant | Amplificateur opérationnel quad |
| Nombre d’amplis intégrés | 4 |
| Boîtier | DIP 14 broches |
| Consommation énergétique | Basse puissance |
| Tension d’alimentation | 3V à 30V (simple) ou ±1,5V à ±15V (symétrique) |
| Bande passante | 1 MHz (gain unitaire) |
| Gain-bande passante | 1,3 MHz |
| Vitesse de balayage | 0,4 V/µs |
| Tension d’offset d’entrée max. | 7 mV |
| Température de fonctionnement | -40°C à +85°C |
| Marquage composant | LM324N |
| Normes environnementales | No SVHC (20-Jun-2013) |
Applications concrètes de l’LM324N
- Montages d’amplification linéaire pour capteurs (température, lumière, etc.)
- Traitement de signaux audio pour modules préamplificateurs et filtres actifs
- Onduleurs, convertisseurs, circuits de détection analogique
- Oscillateurs, generateurs de signaux ou circuits intégrateurs
- Réalisation de comparateurs de tension simples
- Réseaux pour la conversion analogique-numérique (CAN) en acquisition de données
Pourquoi choisir le LM324N dans vos systèmes électroniques ?
- Basse consommation appréciée pour l’intégration sur équipements alimentés sur batterie
- Plage de tension d’alimentation étendue : adaptation aussi bien aux montages 5V qu’aux environnements industriels exigeant 24V
- Fonctionnement en mode simple ou double alimentation sans modification de topologie
- Fonctionnement stable en température négative et positive, de -40°C à +85°C
- Boîtier DIP pratique pour le prototypage sur breadboard et circuits imprimés standards
- Faible tension d’offset d’entrée améliorant la précision des mesures analogiques
Intégration et utilisation
Le LM324N se prête aisément à l’assemblage dans les architectures Arduino, Raspberry Pi (avec interface analogique), plateformes STM32, PIC et toutes cartes électroniques nécessitant de l’amplification linéaire. Les 14 broches du boîtier DIP facilitent le soudage et l’insertion sur platines d’essai, accélérant les phases de prototypage et de tests fonctionnels.
L’utilisation de l’amplificateur opérationnel LM324N garantit des performances constantes dans les applications mettant en œuvre le traitement de signaux faibles, le tout avec une très faible consommation et une excellente immunité face aux variations de tension d’alimentation.
