KY-036 Capteur tactile Arduino sortie analogique numérique

KY-036 Capteur tactile pour Arduino – Détection tactile précise pour systèmes embarqués

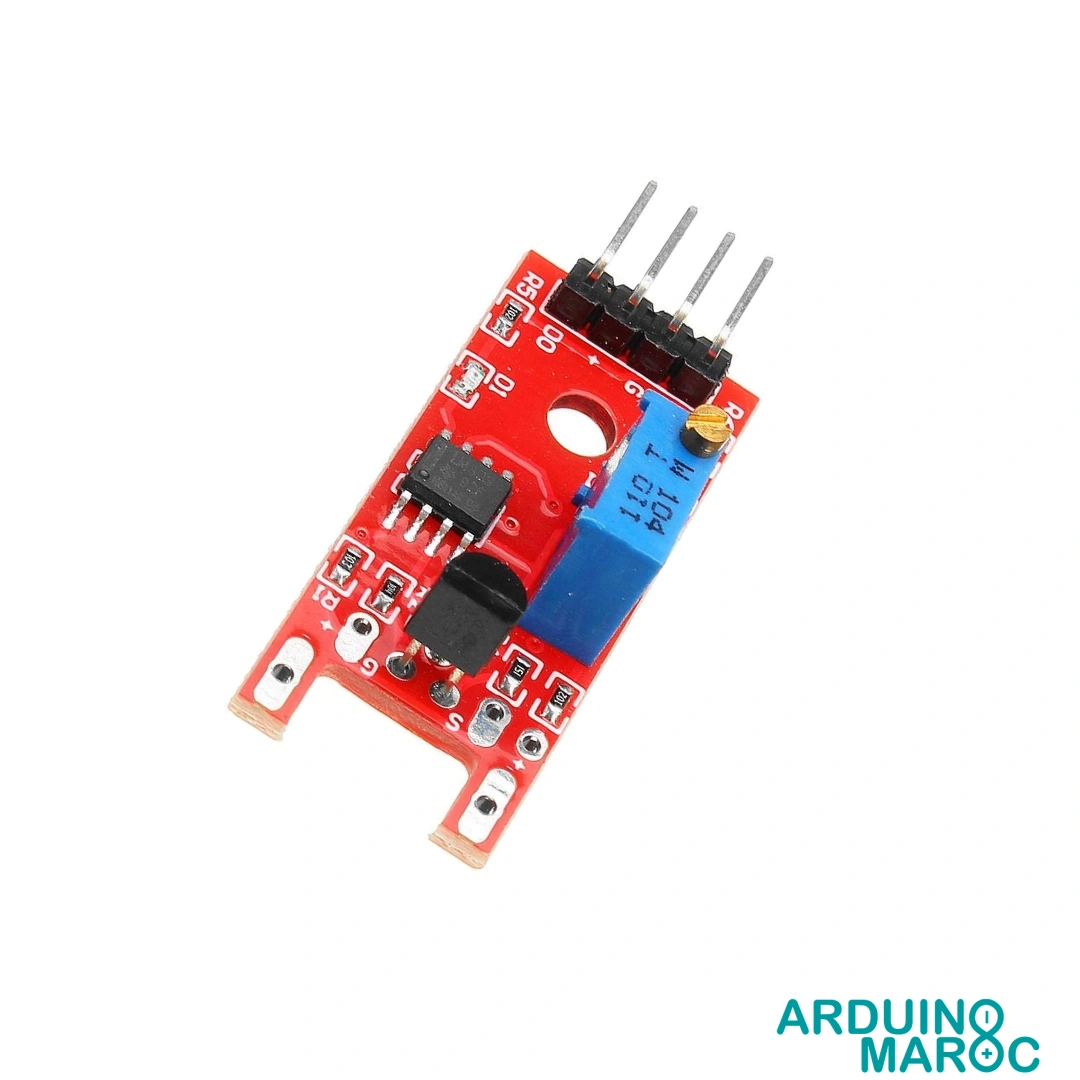

Le KY-036 Capteur tactile s’impose comme un élément incontournable pour l’intégration d’une fonctionnalité tactile dans les systèmes électroniques à base de cartes Arduino. Ce composant, dont la conception intègre une interface analogique et numérique, accentue la réactivité et la précision dans la détection de contacts physiques. Son atout principal réside dans sa double sortie et la possibilité d’ajuster la sensibilité par potentiomètre intégré, ce qui permet de l’adapter à diverses exigences d’automatisation, de contrôle ou d’expérimentation.

Caractéristiques Techniques du KY-036

Grâce à ces spécifications, le module KY-036 offre une adaptation idéale pour la détection simple ou l’analyse des réactions tactiles dans tout système embarqué, laboratoire électronique, ou expérimentation domotique.

Principaux Atouts du Module KY-036

• Double sortie : analogique et numérique pour une Flexibilité maximale dans les applications de lecture de signal ou de commutation pure.
• Potentiomètre facilement accessible pour l’ajustement de la sensibilité en fonction des besoins du projet.
• Signaux visuels via deux LEDs intégrées, permettant une vérification instantanée du fonctionnement.
• Intégration du LM393 qui autorise une réponse rapide aux variations de contact, évitant les erreurs de lecture.
• Alimentation 3.3 V ou 5 V adaptée aux principaux microcontrôleurs.

Applications Pratiques

• Systèmes d’alarme nécessitant une détection de contact direct ou indirect.
• Tableaux interactifs ou dispositifs à interface utilisateur tactile.
• Projets éducatifs portant sur la reconnaissance du toucher ou l’initiation à l’électronique embarquée.
• Commandes manuelles pour la domotique ou la robotique éducative.
• Automatisation simple d’actions grâce à la sensibilité réglable du capteur.

Schéma de Brochage et Installation Facile

L’installation se distingue par une simplicité déroutante grâce au schéma de broches :

• (+): alimentation entre 3.3V et 5V
• (-): connexion à la masse
• D0: lecture du signal numérique (contact ON/OFF)
• A0: acquisition du signal analogique pour un suivi plus précis

Le câblage de ce module ne nécessite que 4 connexions et son code de base est accessible aux utilisateurs de tous niveaux, permettant un déploiement rapide sur tout microcontrôleur compatible Arduino.

Compatibilité et Accessoires associés

• Liaison directe avec toutes les cartes Arduino Uno, Mega, Nano ou autres plateformes microcontrôleurs 3.3/5V.
• Interface compatible avec kits d’initiation et cartes d’expérimentation électroniques standards.
• Idéal en association avec modules relais, afficheurs LEDs, moteurs, et actionneurs électroniques.

Exemple de Code Source pour Arduino

int Led = 13 ;
int buttonpin = 3;
int val;
void setup () {
  pinMode(Led, OUTPUT);
  pinMode(buttonpin, INPUT);
}
void loop () {
  val = digitalRead(buttonpin);
  if(val == HIGH) {
    digitalWrite(Led, HIGH);
  } else {
    digitalWrite(Led, LOW);
  }
}


Vidéo Démonstrative
