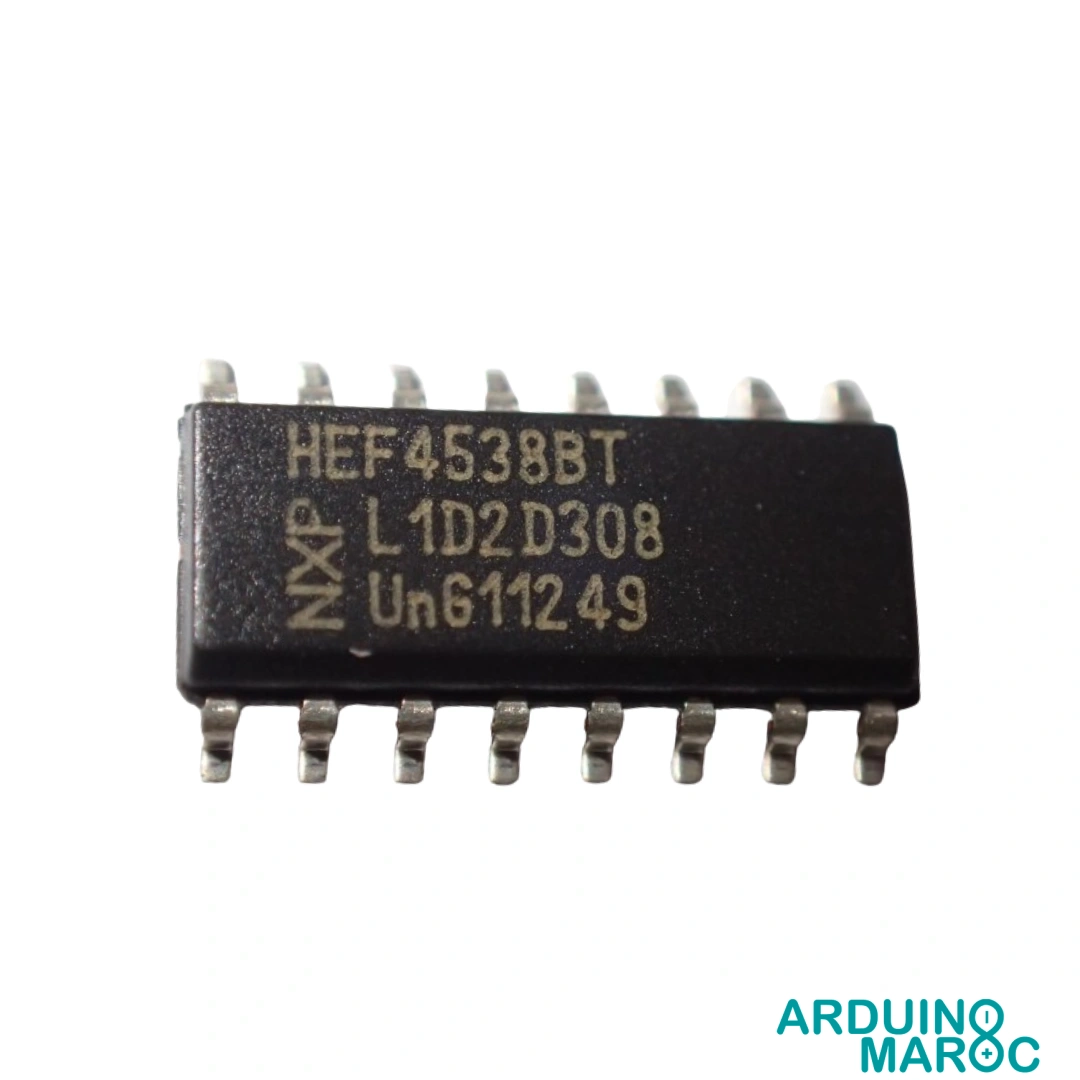

HEF4538BT multivibrateur monostable double NXP SO-16

HEF4538BT Double Multivibrateur Monostable – Précision et Contrôle du Timing Numérique

Le HEF4538BT Double Multivibrateur Monostable s’impose comme une référence pour le contrôle de temporisation dans les systèmes électroniques numériques. Offrant une flexibilité remarquable pour la génération d’impulsions parfaitement temporisées, il optimise l’orchestration des signaux dans les projets intégrant logique séquentielle, minuteries ou contrôles automatisés. Son encapsulation SO-16, associée à une tenue de fonctionnement robuste sur de larges plages de tension et de température, répond aux exigences des environnements industriels comme aux circuits de précision.

Caractéristiques Techniques

• Gestion précise des impulsions utilée dans des circuits numériques exigeants
• Stabilité de la largeur d’impulsion sur une large plage thermique (± 0,2%)
• Réglage fin du temps d’impulsion via composants externes
• Commutation rapide (délai minimal de 120 ns)

Fonctionnalité Avancée : Temporisation Programmable

L’un des aspects distinctifs du HEF4538BT réside dans sa temporisation programmable par des résistances et des capacités externes (broches REXT / CEXT et CEXT). Cette souplesse permet d’adapter la durée des impulsions générées à chaque application, des séquenceurs rapides à la synchronisation lente, couvrant ainsi un vaste éventail de scénarios d’utilisation.

• Redéclenchement : permet de prolonger la durée de l’impulsion en cas de détection d’un nouveau front actif
• Réinitialisation directe : interruption instantanée de l’impulsion à tout moment par une commande externe
• Sorties complémentaires pour pilotage différentiel ou logique CMOS

Applications Pratiques

Le HEF4538BT Double Multivibrateur Monostable s’intègre aisément dans les architectures nécessitant :

• Génération d’impulsions de synchronisation pour processeurs ou circuits logiques
• Temporisation précise dans les compteurs, déclencheurs ou convertisseurs analogique-numérique
• Systèmes de contrôle automatisé (temporisation de relais, séquenceurs d’étape, minuterie d’alimentation)
• Instrumentation et mesures électroniques où le contrôle fin des délais est primordial
• Modules de sécurité (anti-rebond, temporisation d’alarme)

Avantages et Points Forts

• Grande stabilité temporelle sur la plage de température industrielle
• Possibilité de redéclencher et de réinitialiser la temporisation en temps réel
• Deux multivibrateurs indépendants pour plus de fonctionnalités dans un même boîtier
• Résistance élevée aux interférences grâce à la technologie CMOS
• Large compatibilité avec des tensions d’alimentation de 3 V à 15 V

Compatibilité et Installation Simplifiée

Le HEF4538BT se connecte facilement à des microcontrôleurs, circuits logiques TTL/CMOS, cartes Arduino, modules relais ou systèmes d’instrumentation. Il accepte divers composants de temporisation externes (résistances et condensateurs standards), ce qui simplifie l’ajustement des délais selon les programmes cibles. Le format SO-16 permet une intégration sur circuit imprimé sans adaptateurs supplémentaires.

Performances et Stabilité

• Tenue éprouvée sur toute la plage de température (-40°C à +85°C)
• Impulsions reproductibles même dans des environnements sujets à des variations d’alimentation
• Performances constantes et précises pour des applications automatisées exigeantes

Le HEF4538BT Double Multivibrateur Monostable s’adresse aux professionnels cherchant à maîtriser la temporisation électronique dans des systèmes logiques et de commande, où le contrôle du temps et la stabilité des impulsions sont essentiels à la réussite de leur projet.
