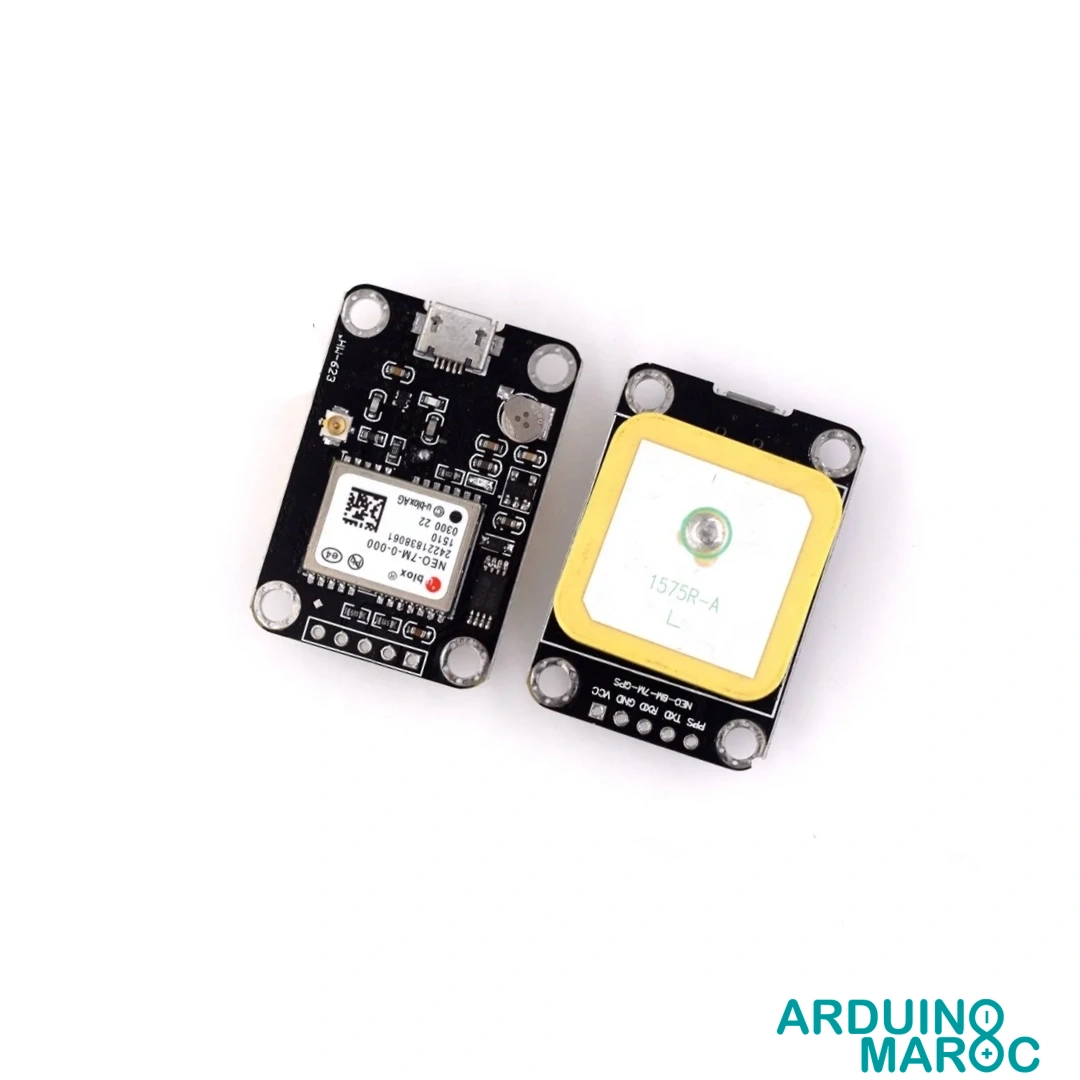

GPS NEO-7M Module Positionnement GNSS UART I2C USB
Le module GPS NEO-7M pour Arduino est un récepteur GNSS performant supportant GPS, QZSS et GLONASS. Il fonctionne entre 3,3V et 5,5V via micro-USB ou UART, et propose des interfaces USB, SPI et I2C. Sa consommation de 50 mA en mode actif, son débit en bauds par défaut réglé à 9600, une sauvegarde EEPROM en cas de coupure et une batterie de secours intégrée assurent la conservation des données et la reprise rapide du positionnement.
Grâce à son récepteur u-blox 7 à 56 canaux, son antenne intégrée/externe et son indicateur LED, le NEO-7M assure une acquisition des signaux satellites fiable, même dans les environnements à signaux faibles. Ce module GPS précis et compact (37,4 x 26,2 mm) convient pour le guidage de drones, l’automobile et l’électronique embarquée demandant une localisation performante et stable.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
195.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Module GPS NEO-7M — Solution de localisation ultra précise pour l’intégration dans les projets microcontrôleurs, ce module tire parti des technologies GNSS pour offrir un positionnement géospatial fiable. Il combine une interface de communication flexible et une compatibilité énergétique large, s’adaptant aisément aux applications Arduino, quadricoptères, systèmes embarqués et équipements industriels. La présence d’antennes intégrées et d’un indicateur LED permettent une mise en service intuitive et un suivi d’état signal clair.
Caractéristiques Techniques
| Caractéristique | Valeur / Détail |
|---|---|
| Technologies GNSS prises en charge | GPS, QZSS, GLONASS |
| Tension de fonctionnement | 3,6 V à 5 V |
| Consommation en mode actif | 50 mA |
| Courant de repos | 30 mA |
| Taille du module | 37,4 x 26,2 mm |
| Débit en bauds par défaut | 9600 |
| Broches | VCC, GND, RXD, TXD, PPS |
| Récepteur | Moteur u-blox 7, 56 canaux |
| Navigation update rate | Jusqu’à 10 Hz |
| Sensibilité (tracking) | –162 dBm (GPS), –158 dBm (GLONASS) |
| Sauvegarde EEPROM | Oui |
| Batterie de secours | Oui |
| LED d’indication | Oui |
| Antennes | Interne & Externe |
| Interfaces | UART, USB V2.0, DDC (I2C), SPI (optionnel) |
| Protocoles | NMEA, UBX, RTCM |
| Antibrouillage | Suppression active des interférences CW |
Options de Connectivité
- UART : Communication série standard avec microcontrôleurs pour configuration et récupération des données GNSS.
- USB V2.0 full speed : Interface offrant un transfert de données rapide et alimentation directe via USB.
- DDC / I2C : Intégration facile avec circuits ou capteurs additionnels pour échanges de données synchronisés.
- SPI (optionel) : Connexion performante pour besoins d’acquisition rapide.
- I/O numériques : Impulsion temporelle configurable et entrée réveil EXTINT pour intégrations avancées.
Applications Pratiques
- Navigation de drones et quadricoptères : Fournit latitude, longitude et altitude pour un contrôle autonome ou téléguidé.
- Systèmes embarqués automobiles : Intégration dans des GPS de bord ou dispositifs de géolocalisation de flotte pour flotte automobile.
- Systèmes industriels : Localisation et suivi d’actifs dans des environnements à connectivité faible ou contrainte.
- Applications Arduino et IoT : Captation continue des coordonnées pour station météo, robots mobiles, ou dispositifs de mesure connectés.
Fonctionnalités de Sauvegarde et Continuité
Le module GPS NEO-7M assure la préservation des données de configuration et des paramètres critiques grâce à une EEPROM interne. En cas de coupure d’alimentation, la mémoire conserve les réglages, évitant toute perte au redémarrage. La batterie de sauvegarde embarquée maintient également la synchronisation de l’horloge temps réel, optimisant ainsi la rapidité d’acquisition des signaux satellites lors du redémarrage.
Performances de Positionnement et Sécurité du Signal
- Sensibilité GNSS élevée : Fonctionnement fiable même dans des environnements complexes ou urbains denses.
- Systèmes antibrouillage : Suppression dynamique des interférences continues pour garantir la qualité du signal.
- Temps d’acquisition courts : Acquisition rapide (démarrage assisté : 5 sec sur GPS) et réacquisition efficace (1 sec).
- Gestion multi-constellations : Combinaison des réseaux GPS, QZSS et GLONASS pour une précision et une constance accrues.
Compatibilité et Intégration
- Microcontrôleurs supportés : Arduino, STM32, Raspberry Pi, ESP32, ESP8266 et plateformes IoT diverses.
- Accès direct : Interfaces standardisées pour simplifier l’intégration avec shields, cartes maîtresses ou modules complémentaires.
- Accessoires recommandés : Antennes externes, câbles UART/USB, batteries de secours, modules de communication sans fil pour projets intelligents.
