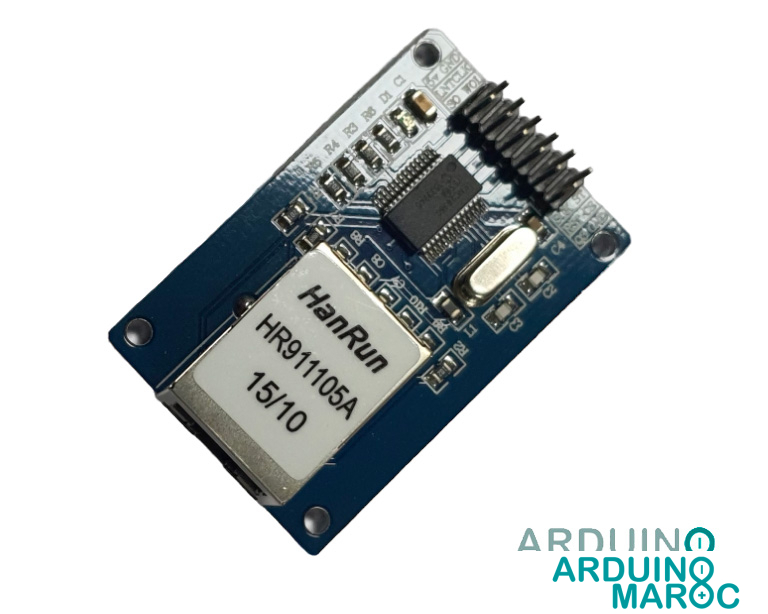

ENC28J60 Module Ethernet Réseau LAN

ENC28J60 Module Ethernet Réseau LAN

Description

ENC28J60 Module Ethernet Réseau LAN peut offrir une connectivité Ethernet à des microcontrôleurs ou des systèmes électroniques embarqués. Il est souvent utilisé dans des applications telles que les systèmes de contrôle industriels, les systèmes de surveillance, les projets de domotique et les applications IoT.

Il est compatible avec une variété de microcontrôleurs tels que Arduino (Uno, Mega, Nano,…), Raspberry Pi, STM32, etc.

Le module est équipé d’un contrôleur de réseau ENC28J60 qui prend en charge la norme Ethernet 10/100 Mbps et dispose d’une interface SPI pour communiquer avec le microcontrôleur hôte.

Il est également doté d’une mémoire tampon de paquets intégrée qui permet de stocker les données avant leur transmission sur le réseau Ethernet.

Le module est compact et facile à intégrer dans des projets électroniques. Il dispose d’un connecteur RJ45 pour la connexion au réseau Ethernet et d’une interface SPI pour la communication avec le microcontrôleur hôte.

Il peut être alimenté par une tension de 3,3 V et consomme très peu d’énergie, ce qui le rend idéal pour les projets basse consommation.

Si vous souhaitez d’utiliser ce module avec Arduino Uno, vous pouvez consulter cette article

https://www.moussasoft.com/module-ethernet-enc28j60-arduino

Les applications du ENC28J60 Module Ethernet Réseau LAN

• Système de contrôle industriel
• Système de surveillance
• Système de domotique
• Application IoT
• Serveur web embarqué
• Imprimante réseau
• Contrôleur de robot
• Système de mesure et de contrôle
• Distributeur de boissons
• Contrôle de système de chauffage, ventilation et climatisation (CVC)
• Système de contrôle d’accès
• Système de gestion de parking
• Contrôle d’appareils de laboratoire
• Système de gestion de flotte
• Système de contrôle d’arrosage automatique

Les questions fréquemment posées à propos Module Ethernet Réseau LAN ENC28J60

• Q: Quels sont les avantages du Module Ethernet Réseau LAN ENC28J60 par rapport à d’autres solutions Ethernet pour microcontrôleurs ?

A: IL est souvent choisi pour sa simplicité, sa faible consommation d’énergie et son coût peu élevé. Il peut être facilement ajouté à un projet existant en utilisant l’interface SPI, ce qui évite la nécessité de disposer d’un microcontrôleur doté d’un port Ethernet intégré.

• Q: Quels sont les inconvénients du Module Ethernet Réseau LAN ENC28J60 ?

A: Le module ENC28J60 a une capacité limitée par rapport aux solutions Ethernet plus avancées, notamment en ce qui concerne la vitesse de transmission des données. Il ne prend pas en charge les fonctionnalités avancées telles que le PoE (Power over Ethernet) ou la détection de lien.

• Q: Comment configurer le Module Ethernet Réseau LAN ENC28J60 ?

A: il peut être configuré en envoyant des commandes via l’interface SPI. Il existe des bibliothèques logicielles disponibles pour les principaux microcontrôleurs qui facilitent la configuration du module.

• Q: Quel est le niveau de compatibilité du module Ethernet ENC28J60 avec les protocoles Ethernet standards ?

A: Le module ENC28J60 prend en charge les protocoles Ethernet standards tels que TCP/IP, UDP et ARP, ce qui le rend compatible avec la plupart des réseaux Ethernet.

• Q: Comment diagnostiquer les problèmes de communication avec le module Ethernet ENC28J60 ?

R: Les problèmes de communication peuvent être diagnostiqués en utilisant des outils de débogage tels que Wireshark pour vérifier la communication entre le module ENC28J60 et le réseau Ethernet.

Il est également possible de vérifier les signaux sur les broches de l’interface SPI pour s’assurer que le module est correctement configuré.

• Q: Quels sont les types de broches disponibles sur le module Ethernet ENC28J60 ?

R:Il dispose de plusieurs broches pour la communication, l’alimentation et la mise à la terre.

Les broches les plus importantes sont les broches SPI pour la communication avec le microcontrôleur hôte, ainsi que les broches pour le connecteur RJ45 Ethernet pour la connexion au réseau local.

• Q: Quelle est la portée de connexion du module Ethernet ENC28J60 ?

R: La portée de connexion dépend de la qualité du câblage Ethernet utilisé et des paramètres de configuration du module. En général, le module peut être utilisé pour des connexions Ethernet sur des distances allant jusqu’à environ 100 mètres.

• Q: Comment mettre à jour le firmware du module Ethernet ENC28J60 ?

R: Le firmware du module ENC28J60 peut être mis à jour en utilisant un programmateur de microcontrôleur ou un dispositif de programmation spécialisé.

Cependant, la plupart des utilisateurs n’auront pas besoin de mettre à jour le firmware, car il est déjà préchargé sur le module lorsqu’il est acheté.

• Q: Comment peut-on utiliser plusieurs modules ENC28J60 dans un même réseau local ?

R: Pour utiliser plusieurs modules ENC28J60 dans un même réseau local, chaque module doit avoir une adresse IP unique et une configuration de réseau appropriée. Il est également important de s’assurer que les adresses MAC des modules sont uniques pour éviter les conflits sur le réseau.

Les caractéristiques techniques

• Contrôleur Microchip: ENC28J60;
• Interface : SPI ;
• Peut être alimenté par une tension de 3,3 V ;
• Consommation d’énergie typique de 135 mA en mode de transmission de données ;
• Consommation d’énergie typique de 55 mA en mode veille ;
• DMA interne pour une copie rapide de la mémoire ;
• Vitesses d’horloge: jusqu’à 20 MHz;
• Transformateur d’isolement :HR911105A ;
• Contrôleur Ethernet compatible IEEE 802.3 ;
• Des performances stables;
• MAC et PHY 10Base-T intégrés ;
• Transformateur: RJ45;
• Taille:58 x 34 x 17 mm ;
• Oscillateur à cristal: 25Mhz;
• Compatible avec les réseaux 10/100/1000Base-T

Datasheet Module Ethernet Réseau LAN

http://ww1.microchip.com/downloads/en/devicedoc/39662c.pdf

Video descriptif du Module Ethernet Réseau LAN
