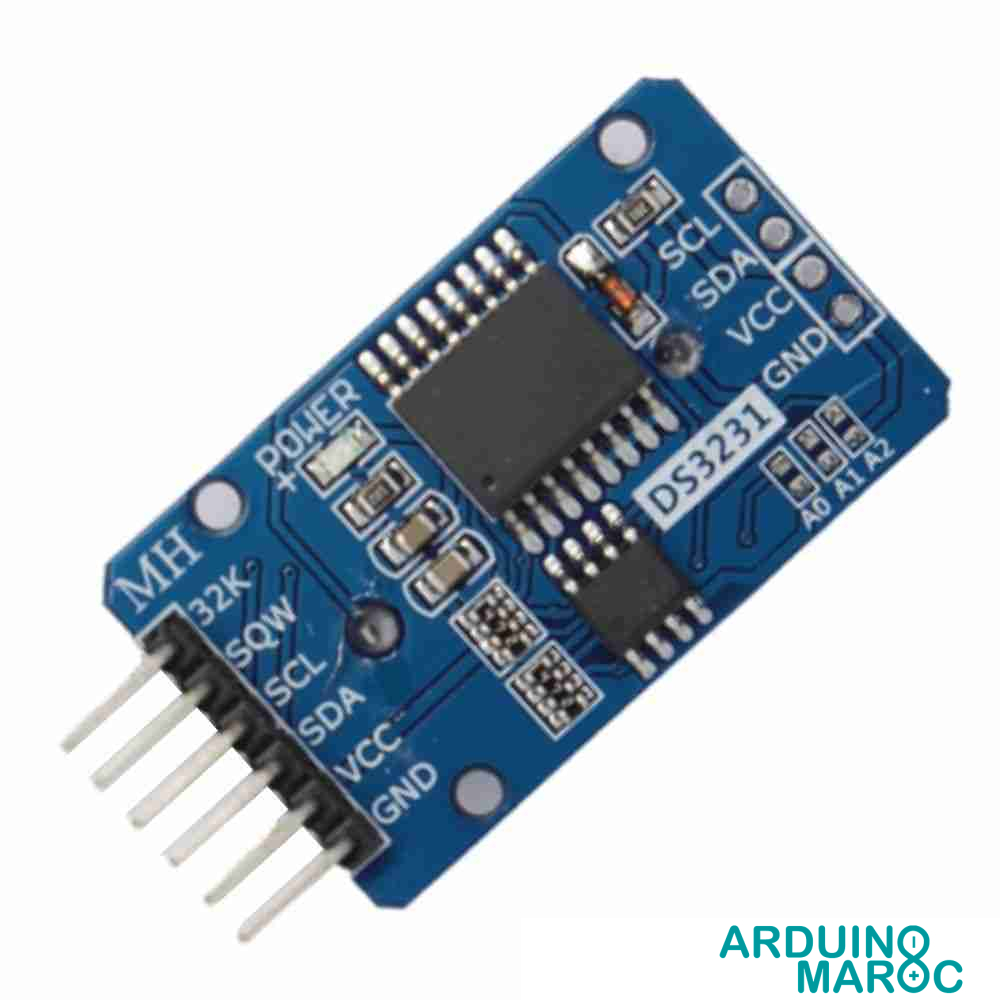

DS3231 horloge temps réel RTC module I2C Arduino
Le DS3231 Horloge temps réel RTC est un module précis basé sur la puce DS3231, idéal pour le suivi de l’heure dans des systèmes embarqués ou projets Arduino. Alimenté de 3,3V à 5,5V, il exploite une interface I2C simple à utiliser, une batterie de secours CR2032 et un oscillateur à cristal compensé en température (TCXO), garantissant une précision de ±2 ppm entre -40°C et +85°C.
Ce module RTC DS3231 stocke l’heure et la date même en cas de coupure d’alimentation et gère les années bissextiles jusqu’en 2100, avec la possibilité de programmer des alarmes précises. Sa faible consommation (< 300µA), sa stabilité thermique supérieure au DS1307 et sa taille compacte (38 x 22 x 14 mm) le rendent essentiel pour l’enregistrement de données, la gestion d’événements ou toute commande horaire électronique nécessitant une extrême exactitude.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
40.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
DS3231 Horloge temps réel RTC : Précision et stabilité pour la gestion du temps électronique
Le DS3231 horloge temps réel RTC est une référence technique dans le domaine de la gestion et du suivi horaire précis pour les systèmes embarqués et les projets électroniques. Grâce à son oscillateur à cristal compensé en température (TCXO) intégré et à sa conception optimisée pour la stabilité thermique, ce module garantit l’exactitude de l’heure même dans des conditions ambiantes changeantes. Il répond aux exigences des développeurs, ingénieurs et passionnés d’électronique souhaitant fiabiliser la gestion de l’horodatage, de la commande d’événements ou de la programmation automatisée.
Caractéristiques techniques du DS3231 Horloge temps réel RTC
| Caractéristique | Valeur/Fonction |
|---|---|
| Tension d’alimentation | 3,3V à 5,5V |
| Consommation de courant | Moins de 300µA |
| Oscillateur principal | Oscillateur à cristal compensé en température (TCXO) |
| Batterie de secours | Pile CR2032 (rechargeable, incluse) |
| Communication | Interface I2C (SCL, SDA) |
| Précision | ±2 ppm sur une plage de température de -40°C à +85°C |
| Gestion de l’heure et de la date | Heure, minute, seconde, jour, mois, année (prise en compte des années bissextiles jusqu’en 2100) |
| Fonctions supplémentaires | Alarme programmable, sortie signal carré 32kHz |
| Dimensions (L x l x h) | 38 x 22 x 14 mm |
| Poids | 8 g |
Performances thermiques et stabilité du DS3231
Grâce à l’intégration du TCXO (oscillateur à cristal compensé en température), le DS3231 horloge temps réel RTC maintient une dérive horaire extrêmement faible, de l’ordre de ±2 ppm, garantissant une stabilité remarquable, même en dehors de conditions courantes. Sa plage de fonctionnement thermique allant de 0°C à +70°C (et jusqu’à -40°C à +85°C pour la puce) permet des applications aussi bien en laboratoire qu’en environnement industriel.
- Correction automatique de la dérive liée aux variations de température
- Gestion autonome de l’horloge en cas de coupure d’alimentation (grâce à la pile de secours CR2032 intégrée)
- Maintien de l’horodatage, y compris lors des années bissextiles et des transitions de calendrier complexes
Applications pratiques du module DS3231 Horloge temps réel RTC
Le DS3231 horloge temps réel RTC trouve sa place dans plusieurs domaines d’applications électroniques où la précision horaire est essentielle :
- Systèmes de commande embarqués nécessitant une référence horaire stable (Arduino, Raspberry Pi, microcontrôleurs divers)
- Stations de mesure environnementales ou enregistreurs de données automatisés
- Horodatage d’événements et synchronisation dans les réseaux d’objets connectés (IoT)
- Systèmes d’alarme programmables pour temporisation ou activation planifiée
- Horloges murales numériques et affichages horaires
Comparatif : DS3231 contre DS1307
| Attribut | DS3231 | DS1307 |
|---|---|---|
| Précision horaire | ±2 ppm | ±5 à ±20 ppm |
| Oscillateur | TCXO intégré | Oscillateur externe |
| Gestion des années bissextiles | Jusqu’en 2100 | Jusqu’en 2099 |
| Alarmes programmables | Oui | Non |
| Plage de température | -40°C à +85°C | 0°C à +70°C |
Intégration simple et rapide avec Arduino et autres microcontrôleurs
Le DS3231 horloge temps réel RTC communique via une interface I2C, ce qui assure une connexion directe et intuitive avec la plupart des cartes telles qu’Arduino ou Raspberry Pi.
- Connexion des broches SDA et SCL du module vers A4 et A5 de l’Arduino
- Alimentation du module via VCC (3,3V ou 5V) et GND
- Utilisation des bibliothèques courantes telles que « RTClib » pour la gestion des données temporelles
- Programmation rapide de la date, l’heure, et des alarmes à l’aide de scripts exemples
Cette architecture favorise une intégration rapide dans divers projets de prototypage ou de production, renforçant la pertinence du DS3231 horloge temps réel RTC pour les développeurs recherchant efficacité et précision.
