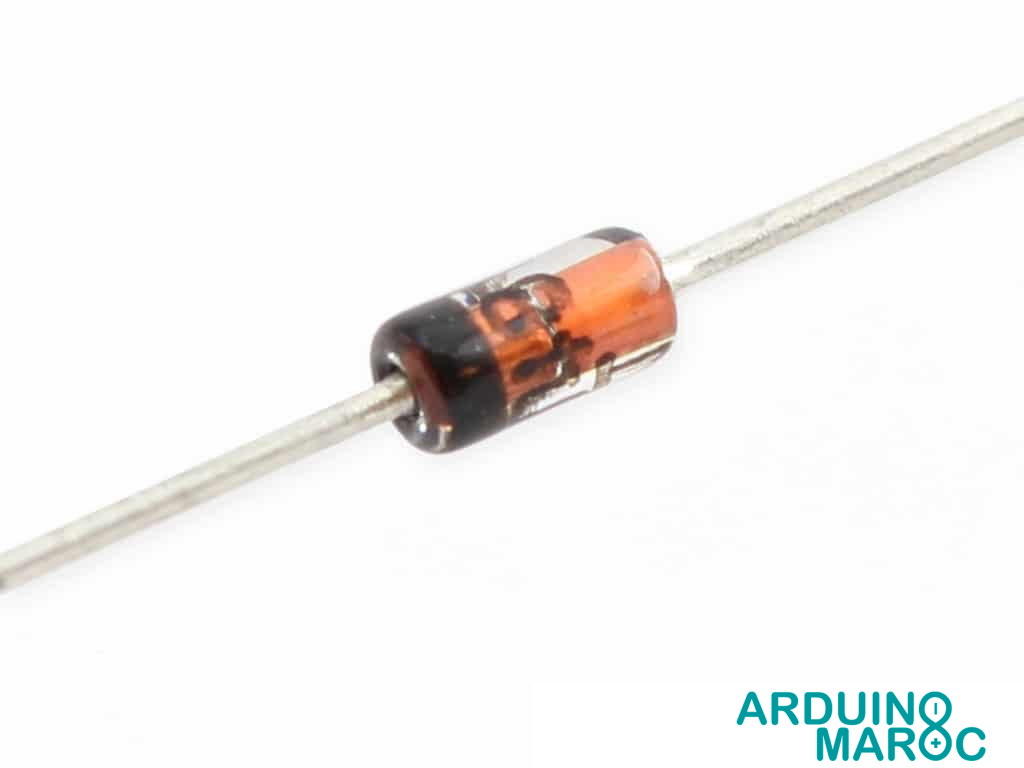

Diode zener 24V 0.5W régulation tension
La diode zener 24V 1/2W garantit une régulation précise de tension dans vos circuits électroniques. Grâce à son seuil de tension stabilisé à 24 volts et à sa puissance nominale de 0,5 watt, ce composant assure une fonction de limitation efficace pour la protection des équipements électriques sensibles.
Conçue pour les applications nécessitant une tension de référence stable, la diode zener 24V 1/2W convient parfaitement pour la stabilisation, le découplage ou la limitation de tension dans des alimentations et régulateurs. Son format compact facilite l’intégration sur différents types de montages, que ce soit en prototypage ou en assemblage définitif.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
2.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Diode Zener 24V 1/2W – Régulation précise pour circuits électroniques
La diode zener 24V 1/2W agit comme une référence stable de tension dans des montages électroniques nécessitant une régulation fiable. Sa structure permet le maintien d’une tension de 24V constante aux bornes, idéal pour la protection et la stabilisation de circuits sensibles aux variations de tension. Son enveloppe compacte, associée à une dissipation de puissance de 0.5W, la destine aux applications de filtrage, limitation de surtension et régulation d’alimentation.
Caractéristiques techniques de la Diode Zener 24V 1/2W
| Paramètre | Valeur |
|---|---|
| Type | Diode zener |
| Tension zener (Vz) | 24V |
| Puissance dissipée (Ptot) | 1/2W (0.5W) |
| Courant maximal recommandé | ≈ 20 mA (pour éviter surchauffe) |
| Boîtier | DO-35 (verre axial) |
- Régulation de tension pour alimentations basse puissance
- Suppression des surtensions sur les lignes sensibles
- Utilisation dans les interfaces logiques et circuits de commande
Applications courantes de la Diode Zener 24V
La diode zener 24V 1/2W est essentielle dans :
- Réalisation de modules de régulation basse consommation en électronique embarquée
- Protection contre les transitoires dans les systèmes industriels et de télécommunication
- Division de tension pour entrées analogiques ou numériques
- Stabilisation sur les rails d’alimentation secondaires
Principaux atouts de la diode zener 24V 1/2W
- Stabilité de la tension zener : Garantit une régulation constante même en cas de fluctuations du courant
- Format standard : Le boîtier axial DO-35 permet une intégration aisée dans de nombreux circuits imprimés
- Protection des dispositifs sensibles : Empêche toute surtension susceptible d’endommager les composants en aval
Compatibilité avec autres éléments électroniques
La diode zener 24V s’intègre facilement aux systèmes utilisant des microcontrôleurs, modules relais, circuits de puissance moyenne et interfaces capteurs. Elle accompagne fréquemment les régulateurs linéaires (type 7805/7812), les transistors MOSFET ou bipolaires, et se connecte aisément à toute source d’alimentation inférieure à 24V pour réaliser des réseaux de limitation ou de découpage.
Simplicité d’intégration dans vos montages
- Repérer l’orientation de la bande noire sur l’enveloppe, indiquant la cathode
- Connecter la diode zener en mode inverse par rapport à la source à stabiliser
- Souder les pattes sur le PCB ou les insérer sur une breadboard pour prototypage rapide
La diode zener 24V 1/2W constitue ainsi une solution de référence pour la régulation de tension, la protection des circuits électroniques et la réalisation de prototypes industriels ou pédagogiques.
