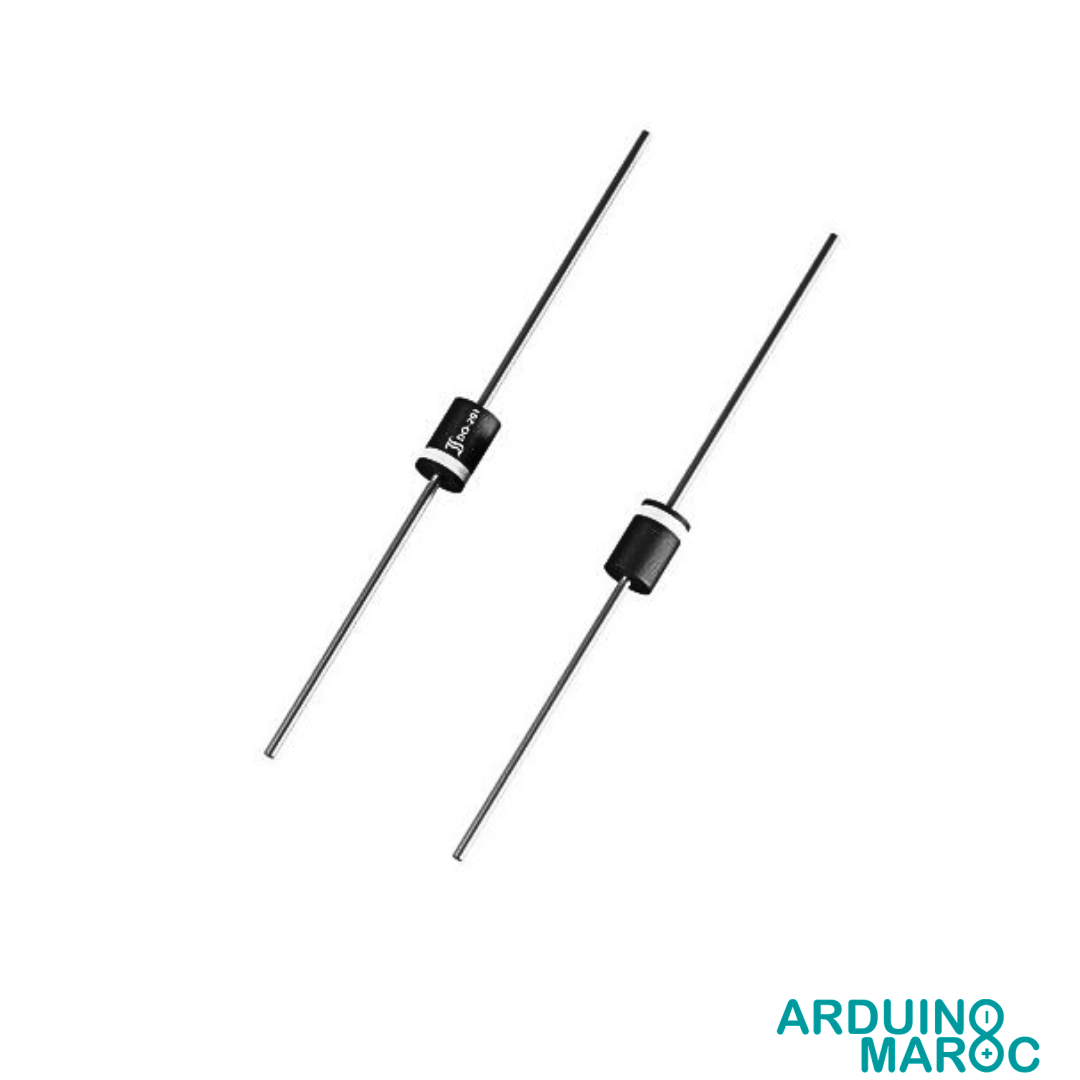

Diode Zener 1N5346B 9.1V 5W DO-201 Axiale
La diode Zener 1N5346B 9.1V 5W DO-201 garantit une tension régulée de 9.1V avec une dissipation de 5W. Adaptée aux régulateurs de tension, circuits de protection ou alimentations à découpage, elle convient à toute application requérant une régulation précise et stable, même sous températures extrêmes allant de -65°C à +200°C.
Son boîtier DO-201 assure une protection mécanique et thermique efficace, tandis que ses caractéristiques électriques précises – tension Zener stable entre 8.65V et 9.56V à 20 mA, et faible résistance thermique – permettent une stabilité optimale dans les circuits électroniques sensibles. La 1N5346B est idéale pour garantir une tension de référence fiable dans vos montages électroniques.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
5.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
Diode Zener 1N5346B 9.1V 5W DO-201
La 1N5346B est une diode Zener axiale spécialement employée comme régulateur de tension dans les circuits électroniques nécessitant une gestion précise de la tension. Étalonnée pour une tension Zener de 9.1V avec une dissipation de puissance atteignant 5W, elle répond efficacement aux applications où la stabilité et la maîtrise thermique sont essentielles, que ce soit dans les alimentations, les circuits de protection ou les régulateurs linéaires.
Caractéristiques Techniques
| Spécification | Valeur | Bénéfice dans les applications |
|---|---|---|
| Tension Zener nominale | 9.1V | Fournit une référence de tension stable pour la régulation |
| Puissance nominale | 5W | Gestion de courants élevés, convient aux circuits exigeants |
| Tension inverse maximale | 7V | Protection efficace contre les tensions de retour élevées |
| Courant de pointe inverse (1μs) | 10mA | Protection accrue lors de surcharges ponctuelles |
| Type de boîtier | Axial DO-201 | Facilite le montage sur circuit imprimé, dissipation thermique optimisée |
| Plage de température d’utilisation | -65°C à +200°C | Utilisation adaptée dans des environnements extrêmes |
| Tension Zener max/min (20mA) | Min: 8.65V / Max: 9.56V | Contrôle précis de la plage de régulation |
| Résistance thermique (RθJA) | 25°C/W | Meilleure gestion thermique lors de puissances dissipées élevées |
Performances Thermiques et Sécurité des Circuits
Grâce à sa résistance thermique optimisée et sa capacité à dissiper jusqu’à 5W, la 1N5346B fonctionne même dans des conditions thermiques difficiles. Sa tolérance à des températures allant de -65°C à +200°C garantit une utilisation pérenne dans les environnements industriels comme dans des applications électroniques embarquées. Le boîtier axial DO-201 assure une protection à la fois mécanique et thermique, ce qui limite les défaillances dues à la surchauffe ou aux chocs physiques.
- Stabilité accrue de la tension de sortie sous variation de charge.
- Utilisation possible dans des conditions extrêmes telles que l’industrie automobile ou les systèmes d’alimentation à découpage.
- Particulièrement indiquée pour la protection des composants des surtensions accidentelles.
Applications Pratiques
- Régulateur de tension dans les alimentations stabilisées de dispositifs industriels et grand public
- Protection contre les surtensions dans les cartes mères, onduleurs et alimentations à découpage
- Circuits de référence de précision dans les modules de mesure, convertisseurs analogique-numérique et logiques programmables
- Modules de gestion d’énergie embarqués dans l’automobile, l’aéronautique et la robotique
Avantages et Points Forts
- Stabilité de la tension : la 1N5346B maintient une tension constante, même lors de fluctuations importantes de courant et de température.
- Faible résistance thermique : permet une meilleure dissipation de la chaleur, limitant ainsi les montées en température dans des installations denses.
- Format DO-201 : boîtier axial reconnu pour sa solidité et sa fiabilité sur circuit imprimé, même en environnement contraignant.
- Protection anti-surcharges : gestion efficace des pics de tension et de courant.
