Diode FR207 Commutation Rapide 2A 1000V DO-15

FR207 Diode de Commutation Rapide 2A 1000V

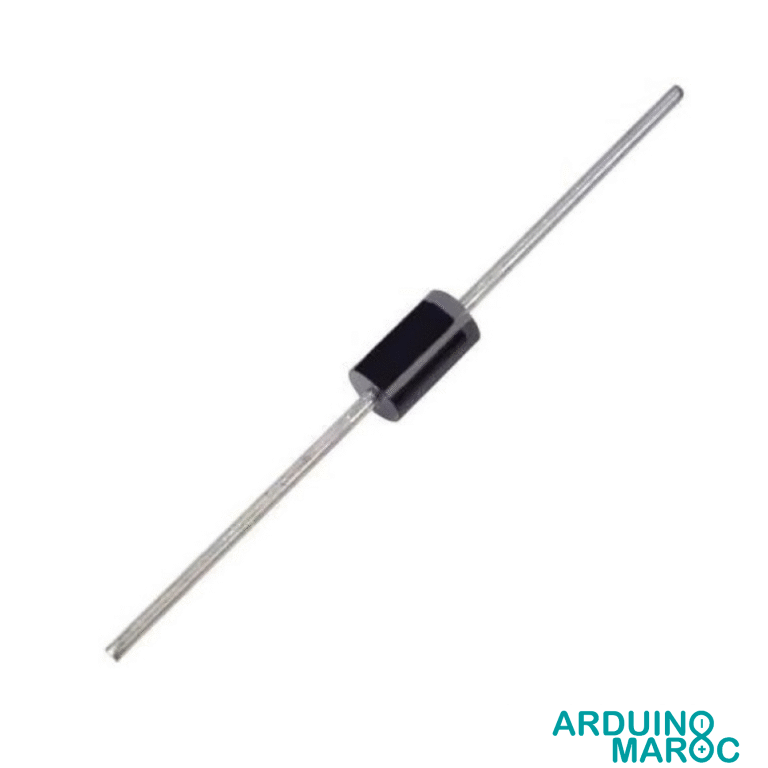

La FR207 Diode de Commutation Rapide 2A 1000V constitue une solution électronique performante pour la gestion du courant dans les circuits soumis à des cycles rapides. Cette diode de commutation, capable de supporter jusqu’à 2 ampères sous une tension maximale de 1000 volts, s’illustre par sa rapidité de commutation et sa capacité à sécuriser les montages électriques fonctionnant sous haute tension. Son enveloppe compacte DO-15 autorise une intégration efficace aussi bien sur des platines de puissance que sur des cartes de prototypage.

Caractéristiques Techniques

• Courant direct moyen (I_O) : 2A
• Tension inverse répétitive maximale (V_RRM) : 1000V
• Temps de recouvrement inverse (t_rr) : 500ns
• Tension de seuil : 1.1V à 1.3V (typique)
• Température de fonctionnement : -55°C à +150°C
• Boîtier : DO-15

La faible tension de seuil assure une conduction efficace, avec un temps de recouvrement inverse optimisé pour les applications de commutation à grande vitesse. Le boîtier DO-15 protège la diode tout en facilitant son intégration sur des circuits imprimés standards.

Intégration et Utilisation avec Cartes Arduino

La FR207 s’intègre aisément dans des plateformes de prototypage telles qu’Arduino, permettant la gestion du courant unidirectionnel ou la protection contre les surtensions dans les montages. Grâce à sa tension inverse élevée, elle préserve efficacement les microcontrôleurs et modules sensibles.

• La cathode (bande argentée) se connecte au port numérique ou à la sortie à protéger.
• L’anode se relie à l’alimentation ou à la masse selon la configuration.

Exemple d’utilisation dans un schéma Arduino : protection contre le retour de courant sur des charges inductives ou en redressement de signaux alternatifs.

const int diodePin = 7;

void setup() {
  pinMode(diodePin, INPUT);
  Serial.begin(9600);
}

void loop() {
  int voltage = analogRead(diodePin);
  Serial.println(voltage);
  delay(1000);
}

Applications Pratiques

• Redressement haute tension dans les alimentations à découpage
• Protection contre les surtensions pour dispositifs électroniques sensibles
• Circuits de commutation rapide et temporisation numérique
• Recirculation de courant dans moteurs, relais ou charges inductives

Dans chaque configuration, la diode de commutation rapide FR207 garantit une barrière fiable contre les retours de courant, tout en tolérant les régimes transitoires de forte intensité.

Performances et Points Forts

• Temps de recouvrement rapide : 500ns, adapté aux exigences des montages haute fréquence
• Supporte jusqu’à 2A en continu, idéal pour les circuits de puissance ou les modules LED
• Tension de service élevée : jusqu’à 1000V pour une meilleure protection contre les pointes de tension
• Dimensions compactes en boîtier DO-15, pour une intégration facilitée sur PCB ou breadboard
• Large plage de température d’utilisation, adaptée à des environnements aussi bien industriels que domestiques

Compatibilité et Association

• Microcontrôleurs type Arduino, ESP32, Raspberry Pi (pour la protection des entrées/sorties)
• Modules d’alimentation, convertisseurs DC-DC, chargeurs, circuits audio
• Montages à base de relais, moteurs DC ou solénoïdes nécessitant un redressement rapide ou une protection contre la commutation
