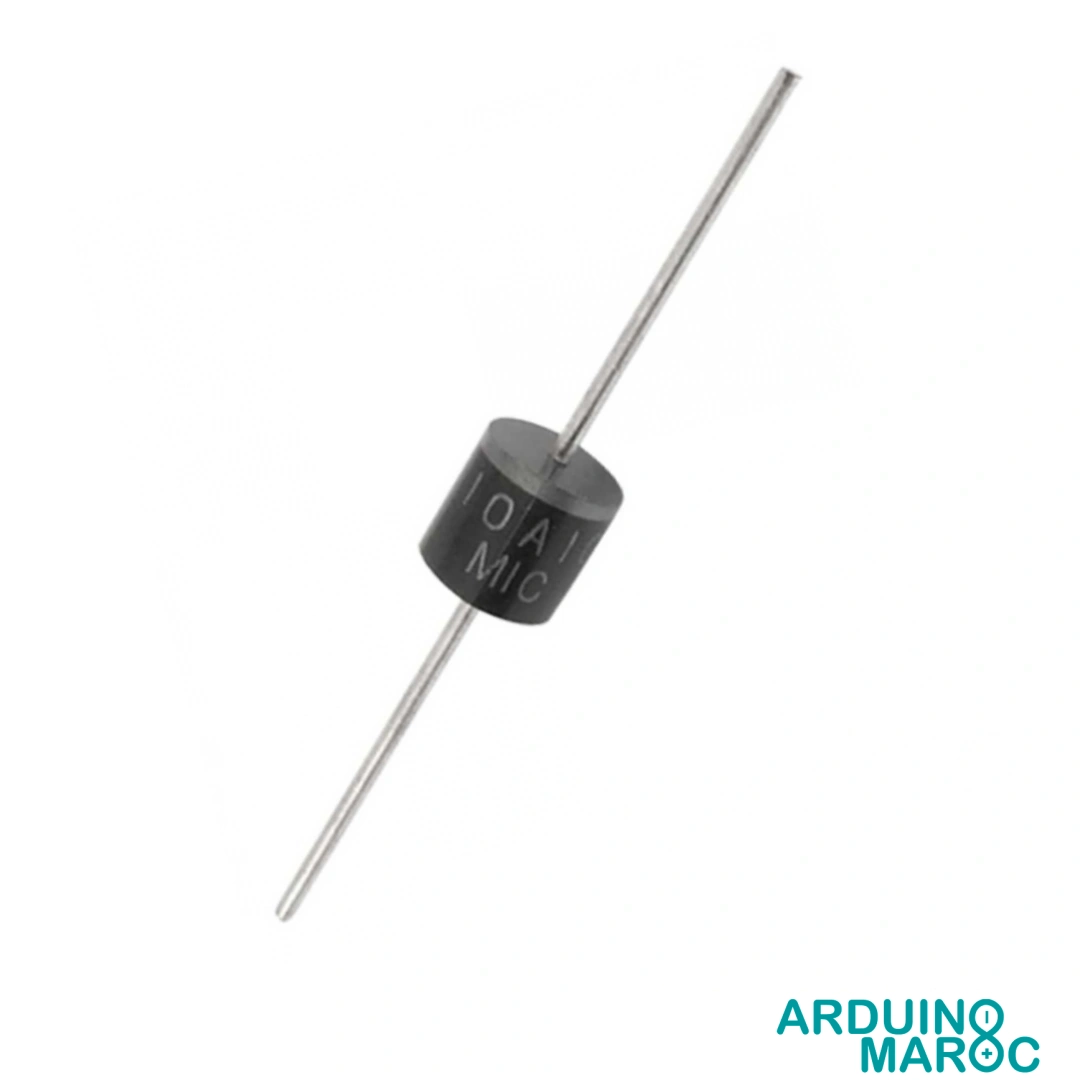

Diode 10A10 Redresseur 10A 1000V DO-41

10A10 Diode Redresseur 10A 1000V

La 10A10 Diode Redresseur 10A 1000V est un composant électronique spécialement destiné à la conversion efficace du courant alternatif (AC) en courant continu (DC). Dotée d’une forte capacité de gestion du courant combinée à une haute tension de blocage, cette diode redresseur est un choix incontournable pour les montages nécessitant un haut niveau d’endurance et de sécurité électrique, tels que les blocs d’alimentation, les interfaces de puissance ou les systèmes de protection.

Caractéristiques Techniques

• Courant direct maximal (Io) : 10 A
• Tension de blocage inverse répétitive (Vrrm) : 1000 V
• Chute de tension directe (Vf) : 1.1 V max à 10 A
• Récupération inverse rapide : 2.5 µs
• Température de jonction maximale : 150°C
• Type de boîtier : DO-41

Illustration d’Implémentation dans un Système avec Arduino

La 10A10 Diode Redresseur offre une réelle facilité d’intégration dans les montages électroniques basés sur microcontrôleurs. Sa topologie DO-41 permet un montage direct sur circuit imprimé ou sur plaque d’essais.

• Rectification d’une tension AC pour alimenter un projet Arduino
• Protection des circuits contre les inversions de tension
• Adaptée aux convertisseurs de puissance DC pour les moteurs et actionneurs

Exemple schématique pour la conversion AC-DC :

AC In --->|---+--- Arduino
            |
           ---
           - |
            |
           GND

Lecture de la tension redressée avec Arduino :

const int sensorPin = A0;  // Entrée analogue pour le monitoring de la tension DC
int sensorValue = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  sensorValue = analogRead(sensorPin);
  float voltage = sensorValue * (5.0 / 1023.0);
  Serial.print("Tension Redressée : ");
  Serial.print(voltage);
  Serial.println(" V");
  delay(1000);
}

Applications Pratiques

• Alimentations à découpage et linéaires : conversion AC-DC stable pour circuits sensibles
• Redressement de courant pour moteurs, relais, et systèmes de commande
• Chargeurs de batterie : contrôle du sens de circulation du courant
• Protection contre surtension et inversion de polarité pour les équipements électroniques
• Montages DIY : réalisation de ponts de diodes et sécurisation des montages Arduino, ESP32, Raspberry Pi

Atouts Majeurs de la 10A10 Redresseur 10A 1000V

• Grande capacité de gestion de courant et de tension pour des systèmes jusqu’à 1000V et 10A
• Réponse rapide : temps de récupération de 2,5 µs adapté aux applications de commutation.
• Format DO-41 : installation aisée, robustesse mécanique, compatibilité avec différents types de circuits imprimés
• Plage de température étendue : fonctionnement fiable jusqu’à 150°C, idéale pour les environnements exigeants
• Performance continue : faible perte d’énergie grâce à une faible chute de tension directe (Vf)
