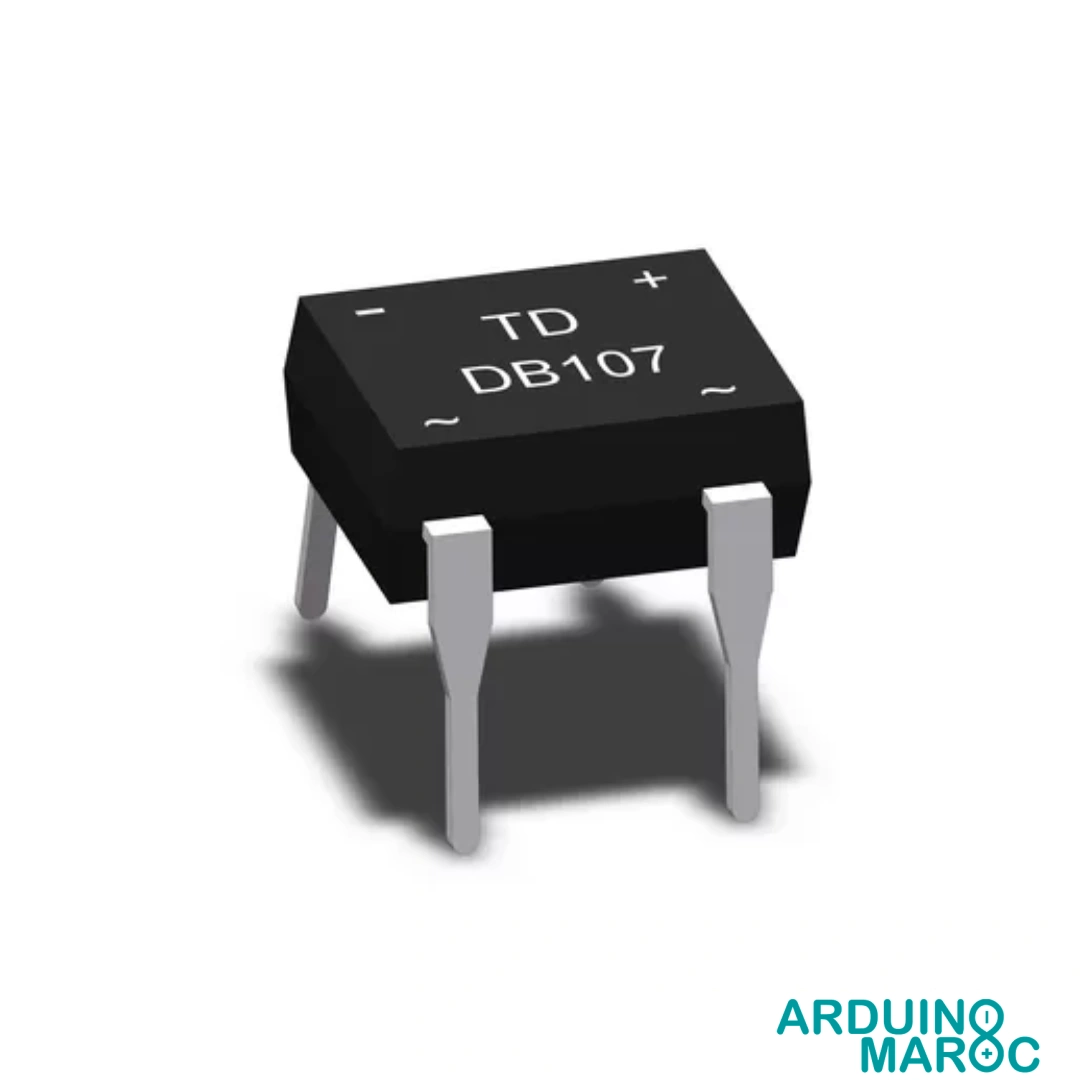

DB107 Pont Redresseur 1A 1000V Montage PCB
Le DB107 pont redresseur 1A 1000V est un composant électronique compact dédié à la conversion efficace du courant alternatif en courant continu, adapté aux alimentations, chargeurs et modules d’automatisation. Son boîtier ABS spécial pour montage sur PCB, sa gestion du courant jusqu’à 1A et sa tension inverse maximale de 1000V répondent aux besoins de rectification des circuits sensibles, tout en optimisant la protection contre l’inversion de polarité et les surtensions.
Ce pont redresseur DB107 1A 1000V reste essentiel pour garantir une alimentation CC stable et sécurisée dans des applications telles que l’électronique embarquée, les convertisseurs de puissance, les systèmes de commande moteur et l’intégration avec les plateformes comme Arduino. Son faible temps de récupération de 500ns et sa dissipation de 3W en font un élément fiable pour stabiliser la tension et protéger les composants connectés.
Promotion Arduino
Dépêchez-vous et obtenez des réductions sur tous les produits Arduino jusqu'à 20 %
Sale_coupon_15
3.00د.م.
- Retrait au magasin Moussasoft
A récupérer aujourd'hui
Gratuit
- La livraison de courrier
Notre coursier livrera à l'adresse indiquée
2-3 Jours
40,00 Dh
- Livraison par courrier DHL
Le courrier DHL livrera à l'adresse indiquée
2-8 Jours
$12,00
- Garantie
- Retours gratuits sous 7 jours
Mode de paiement : A la livraison, Chèque, Virement
Description
DB107 Pont Redresseur 1A 1000V
Le DB107 Pont Redresseur occupe une place centrale dans de nombreux projets électroniques nécessitant la conversion efficace du courant alternatif (CA) en courant continu (CC). Ce dispositif à semi-conducteurs est destiné aux applications requérant un redressement fiable jusqu’à 1A et une résistance aux tensions inverses jusqu’à 1000V. Compact et optimisé pour les circuits imprimés, le DB107 Pont Redresseur facilite l’intégration de l’alimentation continue dans divers dispositifs électroniques.
Caractéristiques Techniques
| Paramètre | Valeur |
|---|---|
| Courant de sortie maximal (IF(AV)) | 1A |
| Tension inverse répétitive maximale (VRRM) | 1000V |
| Tension directe (Vf) | 1,1V à 1A |
| Puissance de dissipation | 3W |
| Temps de récupération | 500ns |
| Température de fonctionnement | -55°C à +150°C |
| Boîtier | ABS plastique, montage PCB |
| Type de montage | Montage traversant (DB107) |
- Capacité d’adaptation à des tensions industrielles : supporte jusqu’à 1000V d’inversement, idéal pour les environnements soumis à des perturbations électriques.
- Soutien de charges modérées : 1A de courant continu adapté aux blocs d’alimentation, convertisseurs ou petits moteurs.
- Températures extrêmes : fonctionnement fiable aussi bien dans des conditions froides que chaudes.
Intégration au sein d’un projet Arduino
La présence de quatre broches clairement identifiées simplifie la mise en place d’un DB107 Pont Redresseur sur un circuit expérimental. Grâce à ses entrées AC1 et AC2, il prend en charge le courant alternatif tout en délivrant une tension continue fiable entre les bornes + et –.
- Entrées AC1 et AC2 : connexion directe à la source de courant alternatif.
- Sorties + et – : fourniture d’une tension continue propre, prête à alimenter microcontrôleurs, relais ou circuits de détection.
Pour les plateformes Arduino ou microcontrôleurs, il suffit d’associer la sortie redressée à une entrée analogique via un diviseur de tension. Cette architecture permet d’exploiter les signaux analogiques dans la gestion d’alimentations autonomes ou la surveillance de batteries.
Applications Pratiques
- Alimentations stabilisées pour circuits logiques et modules d’éclairage basse tension.
- Chargeurs de batteries lithium, plomb-acide ou USB.
- Convertisseurs de puissance pour moteurs miniatures ou ventilateurs.
- Filtres de tension dans la suppression de parasites issus du secteur.
- Cartes de prototypage Arduino et Raspberry Pi : prototypage d’alimentations, bancs de test, régulation d’alimentation.
Avantages et Points Forts
- Intégration facile sur PCB grâce à un gabarit compact et des broches standardisées.
- Excellent rendement de conversion grâce à un temps de récupération rapide.
- Stabilité thermique permise par une large plage de températures de fonctionnement.
- Sécurité accrue pour les composants en aval contre les surtensions ou inversions de polarité.
Compatibilité et Accessoires
Le DB107 Pont Redresseur est adapté à différentes configurations de montage sur PCB classique. Il fonctionne en synergie avec :
- Microcontrôleurs (Arduino, ESP32, STM32).
- Capteurs et modules alimentés en tension continue.
- Régulateurs de tension linéaires ou à découpage.
- Filtres RC/LC et condensateurs électrolytiques pour stabilisation de la tension.
Fiabilité et Performances
- Protection accrue contre les pics de tension de ligne grâce à une tension d’inversement élevée.
- Courant stable sous sollicitation continue, absence de dérive thermique.
- Réponse rapide aux variations de charge, adaptée aux charges dynamiques ou aux alimentations à commutation rapide.
Specification
